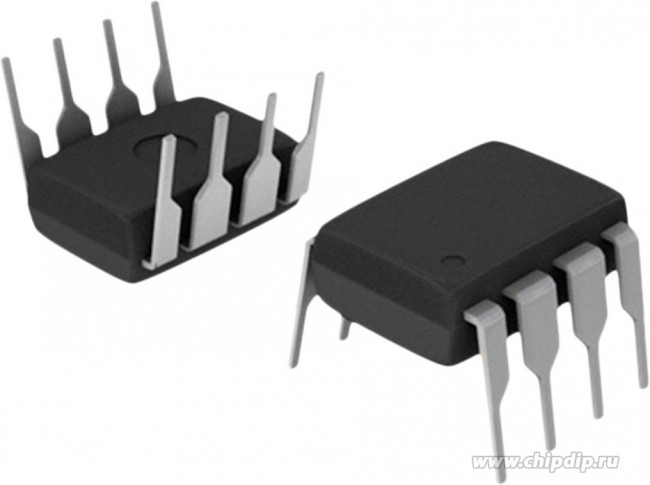

OP97FPZ, Precision Amplifiers LOW-POWER, LOW BIAS CURRE
Оставить отзыв
В избранноеВ сравнение
Артикул: OP97FPZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\ИС для усилителей\Прецизионные усилители Описание IC: operational amplifier; 900kHz; Ch: 1; DIP8; ±2?20VDC; tube Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
THT
Кол-во каналов
1
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 21:30:44 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 3.43 mm |
| amplifier type | General Purpose |
| base product number | OP97 -> |
| cmrr - коэффициент подавления синфазного сигнала | 132 dB |
| current - input bias | 30pA |
| current - supply | 380ВµA |
| диапазон входного напряжения - макс. | 14 V |
| длина | 9.27 mm |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 17 nV/sqrt Hz |
| eu rohs | compliant |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 900 kHz |
| hts | 8542.33.00.01 |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 150 pA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Прецизионные усилители |
| количество каналов | 1 Channel |
| lead shape | Through Hole |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | +/- 20 V |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±20 |
| maximum input bias current (ua) | 0.00015@±15V |
| maximum input offset current (ua) | 0.00015@±15V |
| maximum input offset voltage (mv) | 0.075@±15V |
| maximum operating temperature (°c) | 85 |
| maximum supply current (ma) | 0.6@±15V |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 2 V |
| minimum cmrr (db) | 110 |
| minimum cmrr range (db) | 105 to 115 |
| minimum dual supply voltage (v) | ±2 |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 110 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 20 V |
| напряжение питания - мин. | 2 V |
| напряжение сдвоенного питания | +/- 15 V |
| number of channels per chip | 1 |
| number of circuits | 1 |
| operating temperature | -40В°C ~ 85В°C |
| отключение | No Shutdown |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| package height | 03.03.2024 |
| package length | 9.27 |
| package width | 6.35 |
| packaging | Tube |
| партномер | 8004980496 |
| part status | NRND |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Dual |
| process technology | Bipolar |
| продукт | Precision Amplifiers |
| psrr - коэффициент подавления помех по питанию | 110 dB |
| рабочее напряжение питания | 2 V to 20 V |
| рабочий ток источника питания | 380 uA |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| серия | OP97 |
| shut down support | No |
| slew rate | 0.2V/Вµs |
| sr - скорость нарастания выходного напряжения | 0.2 V/us |
| standard package name | DIP |
| supplier device package | 8-PDIP |
| supplier package | PDIP N |
| supplier temperature grade | Extended Industrial |
| тип продукта | Precision Amplifiers |
| торговая марка | Analog Devices |
| Тип | Precision |
| type | Low Power Amplifier |
| typical dual supply voltage (v) | ±15 |
| typical gain bandwidth product (mhz) | 0.9 |
| typical input noise voltage density (nv/rthz) | 17@±15V |
| typical noninverting input current noise density (pa/rthz) | 0.02@±15V |
| typical slew rate (v/us) | 0.2@±15V |
| typical voltage gain (db) | 126.02 |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| усиление по напряжению, дб | 126.02 dB |
| вес, г | 1 |
| вид монтажа | Through Hole |
| voltage - input offset | 30ВµV |
| voltage - supply, single/dual (в±) | В±2V ~ 20V |
| vos - входное напряжение смещения нуля | 30 uV |
| Ширина | 7.24 мм |
| -3db bandwidth | 900kHz |
