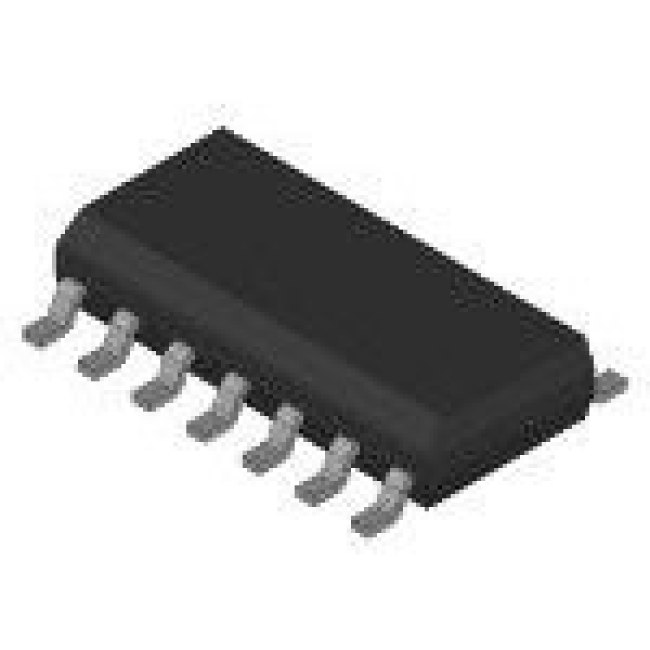

Op Amp Quad Precision Amplifier R-R I/O В±18V/36V 14-Pin SOIC N Tube
Информация о производителе | |
Производитель | Analog Devices |
Основные | |
вес, г | 2.96 |
moisture sensitivity level (msl) | 3 (168 Hours) |
mounting type | Surface Mount |
operating temperature | -40В°C ~ 125В°C |
package | Tube |
package / case | SOIC-14 |
rohs status | ROHS3 Compliant |
type | Precision |
максимальная рабочая температура | +125 °C |
минимальная рабочая температура | -40 °C |
eccn | EAR99 |
htsus | 8542.33.0001 |
reach status | REACH Unaffected |
supplier device package | 14-SOIC |
длина | 8.75мм |
тип корпуса | SOIC |
тип монтажа | Поверхностный монтаж |
число контактов | 14 |
размеры | 8.75 x 4 x 1.5мм |
length | 8.75 mm(Max) |
minimum operating temperature | -40 C |
width | 4 mm(Max) |
pin count | 14 |
factory pack quantity | 56 |
manufacturer | Analog Devices Inc. |
maximum operating temperature | +125 C |
mounting style | SMD/SMT |
packaging | Tube |
product category | Precision Amplifiers |
series | OP484 |
eu rohs | Compliant |
lead shape | Gull-wing |
maximum operating temperature (°c) | 125 |
mounting | Surface Mount |
part status | Active |
pcb changed | 14 |
standard package name | SOP |
supplier package | SOIC N |
base product number | OP484 -> |
eccn (us) | EAR99 |
maximum dual supply voltage (v) | ±18 |
minimum dual supply voltage (v) | ±1.5 |
minimum operating temperature (°c) | -40 |
supplier temperature grade | Extended Industrial |
power supply type | Single|Dual |
типичное одиночное напряжение питания | 5 → 28 В |
типичное двойное напряжение питания | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
output type | Rail to Rail Input/Output |
maximum single supply voltage (v) | 36 |
minimum single supply voltage (v) | 3 |
typical dual supply voltage (v) | ±12|±3|±5|±15|±9 |
typical single supply voltage (v) | 12|24|15|5|28|18|9 |
height | 1.5 mm(Max) |
number of channels | 4 Channel |
hts | 8542.33.00.01 |
package height | 1.5(Max) |
package length | 8.75(Max) |
package width | 4(Max) |
maximum supply current (ma) | 5.8@5V@-40C to 125C |
тип источника питания | Двойной, одиночный |
process technology | Bipolar |
Вес и габариты | |
rohs | Details |
operating supply current | 2.25 mA |
product | Precision Amplifiers |
количество каналов на ис | 4 |
number of circuits | 4 |
operating supply voltage | 1.5 V to 18 V |
supply voltage - max | 18 V |
supply voltage - min | 1.5 V |
number of channels per chip | 4 |
amplifier type | General Purpose |
shutdown | No Shutdown |
типичная скорость нарастания | 2.4В/мкс |
типичное усиление по напряжению | 107.6 dB |
rail to rail | Ввод/вывод полного размаха напряжений |
типичное произведение коэффициента усиления на ширину полосы пропускания | 3.25МГц |
current - input bias | 80nA |
current - output / channel | 10mA |
gain bandwidth product | 4.25MHz |
slew rate | 4V/Вµs |
voltage - input offset | 150ВµV |
voltage - supply, single/dual (в±) | 3V ~ 36V, В±1.5V ~ 18V |
typical output current (ma) | 6.5@5V |
minimum cmrr range (db) | 60 to 65 |
minimum cmrr (db) | 60 |
maximum input offset voltage (mv) | 0.075@5V |
ib - input bias current | 450 nA |
manufacturer type | Precision Amplifier |
maximum input bias current (ua) | 0.45@5V |
gbp - gain bandwidth product | 4.25 MHz |
sr - slew rate | 4 V/us |
dual supply voltage | +/-3 V, +/-5 V, +/-9 V, +/-12 V, +/-15 V |
maximum dual supply voltage | +/-18 V |
typical gain bandwidth product (mhz) | 3.25 |
psrr - power supply rejection ratio | 76 dB |
cmrr - common mode rejection ratio | 90 dB |
minimum dual supply voltage | +/-1.5 V |
maximum input offset current (ua) | 0.05@5V |
typical slew rate (v/us) | 2.4@5V |
typical input noise voltage density (nv/rthz) | 3.9@5V |
typical voltage gain (db) | 107.6 |
typical noninverting input current noise density (pa/rthz) | 0.4@5V |
minimum psrr (db) | 76 |
typical settling time (ns) | 2500 |
shut down support | No |
en - input voltage noise density | 3.9 nV/sqrt Hz at 5 V |
voltage gain db | 107.6 dB |
output current per channel | 10 mA |
Высота | 1.5 мм |
vos - input offset voltage | 150 uV |
Ширина | 4 мм |
