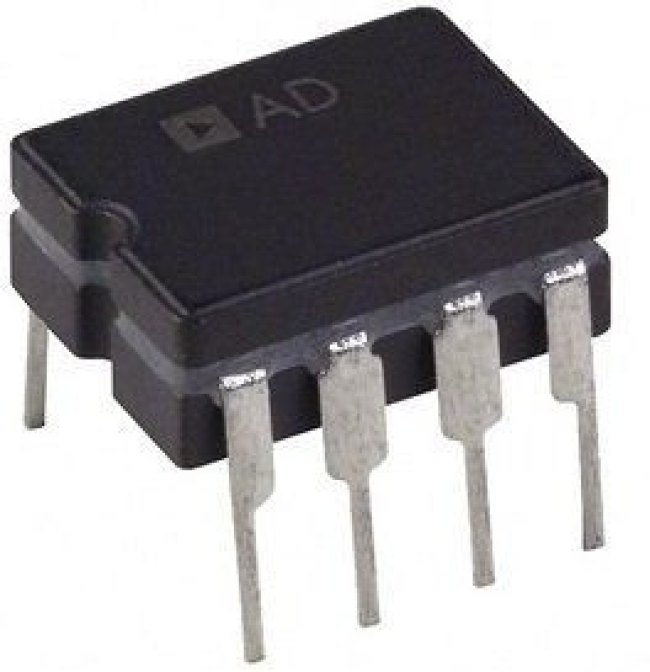

OP295GPZ, Микросхема сдвоенный ОУ (DIP8)
Оставить отзыв
В избранноеВ сравнение
Артикул: OP295GPZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание Операционный усилитель высокого класса DIP8-300 Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
THT
Кол-во каналов
2
Мин.напряжение питания, В
3
Макс.напряжение питания, В
36
Особенности
rail-to-rail output
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:23:32 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 3.43 mm |
| amplifier type | General Purpose Amplifier |
| automotive | No |
| длина | 9.27 mm |
| dual supply voltage | +/-3 V, +/-5 V, +/-9 V, +/-12 V, +/-15 V |
| eccn (us) | ear99 |
| en - input voltage noise density | 51 nV/sqrt Hz |
| en - интенсивность шума входного напряжения | 51 nV/sqrt Hz |
| eu rohs | compliant |
| factory pack quantity | 50 |
| gbp - gain bandwidth product | 75 kHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 85 kHz |
| height | 3.43 mm |
| ib - input bias current | 0.02 uA |
| ib - входной ток смещения | 0.02 uA |
| input offset voltage drift (uv/°c) | 5 |
| in - input noise current density | 0.1 pA/sqrt Hz |
| in - плотность тока шума на входе | 0.1 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 2 Channel |
| lead shape | Through Hole |
| length | 9.27 mm |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| manufacturer | Analog Devices Inc. |
| manufacturer type | General Purpose Amplifier |
| maximum dual supply voltage | +/-18 V |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.02 5V |
| maximum input offset current (ua) | 0.003 5V |
| maximum input offset voltage (mv) | 0.3 5V |
| maximum operating temperature | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum quiescent current (ma) | 0.3 5V-40C to 125C |
| maximum single supply voltage (v) | 36 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum cmrr (db) | 90 |
| minimum cmrr range (db) | 90 to 95 |
| minimum dual supply voltage | +/-1.5 V |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 90 |
| minimum single supply voltage (v) | 3 |
| mounting | Through Hole |
| mounting style | Through Hole |
| напряжение питания - макс. | 36 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| number of channels | 2 Channel |
| number of channels per chip | 2 |
| operating supply current | 300 uA |
| operating supply voltage | 5 V, 9 V, 12 V, 15 V, 18 V, 24 V, 28 V |
| отключение | No Shutdown |
| output type | CMOS |
| package / case | PDIP-8 |
| packaging | Tube |
| партномер | 8021838299 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Single|Dual |
| ppap | No |
| process technology | BiCMOS |
| product | Operational Amplifiers |
| product category | Operational Amplifiers-Op Amps |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 90 dB |
| psrr - power supply rejection ratio | 90 dB |
| рабочее напряжение питания | 5 V, 9 V, 12 V, 15 V, 18 V, 24 V, 28 V |
| рабочий ток источника питания | 300 uA |
| rail to rail | Rail to Rail Output |
| размер фабричной упаковки | 50 |
| rohs | Details |
| series | OP295 |
| серия | OP295 |
| shutdown | No Shutdown |
| shut down support | No |
| sr - скорость нарастания выходного напряжения | 0.03 V/us |
| sr - slew rate | 0.03 V/us |
| standard package name | DIP |
| supplier package | PDIP N |
| supplier temperature grade | Extended Industrial |
| supply type | Single, Dual |
| supply voltage - max | 36 V |
| supply voltage - min | 3 V |
| technology | BiCMOS |
| технология | BiCMOS |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | General Purpose Amplifier |
| тип выхода | Rail to Rail |
| торговая марка | Analog Devices |
| Тип | General Purpose Amplifier |
| type | General Purpose Amplifier |
| typical dual supply voltage (v) | ±3|±5|±9|±12|±15 |
| typical gain bandwidth product (mhz) | 0.075 |
| typical high level output voltage (v) | 5 |
| typical input bias current (ua) | 0.008 5V |
| typical input noise voltage density (nv/rthz) | 51 5V |
| typical low level output voltage (v) | 0 |
| typical noninverting input current noise density (pa/rthz) | 0.1 5V |
| typical output current (ma) | 18 5V |
| typical single supply voltage (v) | 5|9|12|15|18|24|28 |
| typical slew rate (v/us) | 0.03 5V |
| typical voltage gain (db) | 140 |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| усиление по напряжению, дб | 140 dB |
| вес, г | 1 |
| вид монтажа | Through Hole |
| voltage gain db | 140 dB |
| vos - input offset voltage | 300 uV |
| vos - входное напряжение смещения нуля | 300 uV |
| Ширина | 7.24 мм |
| width | 7.24 mm |
