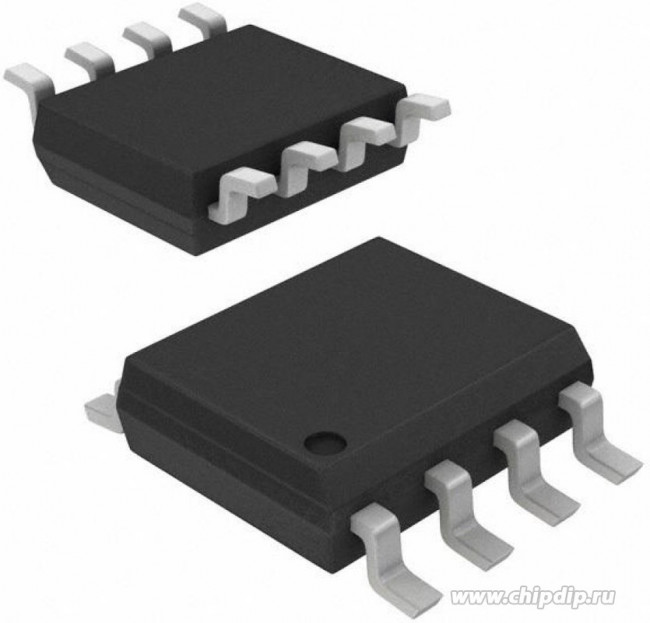

OP2177ARZ-REEL7, Операционный усилитель, 1.3 МГц
Оставить отзыв
В избранноеВ сравнение
Артикул: OP2177ARZ-REEL7
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Микросхемы / Усилители и компараторы / Операционные усилителиОперационный усилитель, 1.3 МГц
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 2:02:23 |
| Бренд | Analog Devices |
| Вес и габариты | |
| cmrr - common mode rejection ratio | 118 dB |
| диапазон рабочих температур | -40…+125 °С |
| dual supply voltage | 2.5 V to 15 V |
| eccn (us) | ear99 |
| en - input voltage noise density | 7.9 nV/sqrt Hz |
| eu rohs | compliant |
| factory pack quantity | 1000 |
| gain v/v | 2000 V/mV |
| gbp - gain bandwidth product | 1.3 MHz |
| hts | 8542.33.00.01 |
| ib - input bias current | 2 nA |
| input voltage range - max | 15 V |
| in - input noise current density | 0.2 pA/sqrt Hz |
| ios - input offset current | 1 nA |
| категория | Электронные компоненты/Микросхемы |
| характеристика | (In)-плотность тока шума на входе-2 нA |
| коэффициент | подавления:-синфазного сигнала(CMRR)-118/помех по питанию(PSRR)-120 дБ |
| коэффициент подавления синфазного сигнала, db | 120 |
| количество | каналов-2 |
| количество каналов | 2 |
| Корпус | SOIC8 |
| lead shape | Gull-wing |
| manufacturer | Analog Devices Inc. |
| manufacturer type | Precision Amplifier |
| maximum dual supply voltage | 15 V |
| maximum dual supply voltage (v) | ±15 |
| maximum input bias current (ua) | 0.002@±5V@-40C to 125C |
| maximum input offset current (ua) | 0.001@±5V@-40C to 125C |
| maximum input offset voltage (mv) | 0.075@±5V |
| maximum operating temperature | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum supply current (ma) | 1@±5V |
| minimum cmrr (db) | 120 |
| minimum cmrr range (db) | >=115 |
| minimum dual supply voltage | 2.5 V |
| minimum dual supply voltage (v) | ±2.5 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 118 |
| mounting | surface mount |
| mounting style | SMD/SMT |
| msl(уровень чувствительности к влажности) | 1 |
| напряжение питания | двуполярное±2, 5…±15 В |
| number of channels | 2 Channel |
| number of channels per chip | 2 |
| operating supply current | 500 uA |
| operating supply voltage | 2.5 V to 15 V |
| output current per channel | 10 mA |
| package / case | SOIC-8 |
| package height | 1.5(Max) |
| package length | 5(Max) |
| package width | 4(Max) |
| packaging | Tube |
| партномер | 8403918160 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| полоса пропускания, мгц | 01.03.2024 |
| потребляемый ток | 500 мкА |
| power supply type | Dual |
| product | Precision Amplifiers |
| product category | Precision Amplifiers |
| product type | Precision Amplifiers |
| psrr - power supply rejection ratio | 120 dB |
| рабочее напряжение питания | 2.5…15 |
| series | OP2177 |
| shutdown | No Shutdown |
| shut down support | No |
| скорость | SR-скорость нарастания выходного напряжения:0.7 В/мкс |
| способ монтажа | поверхностный(SMT) |
| sr - slew rate | 0.7 V/us |
| standard package name | SOP |
| subcategory | Amplifier ICs |
| supplier package | SOIC N |
| supply voltage - max | 15 V |
| supply voltage - min | 2.5 V |
| температура | -40…+125 |
| ток питания, ма | 0.4 |
| транспортная упаковка: размер/кол-во | 58*46*41/1000 |
| Тип | Прецизионный операционный усилитель серии OP2177 |
| type | PRECISION AMPLIFIER |
| typical dual supply voltage (v) | ±12|±3|±5|±9 |
| typical gain bandwidth product (mhz) | 01.03.2024 |
| typical input noise voltage density (nv/rthz) | 7.9@±5V |
| typical noninverting input current noise density (pa/rthz) | 0.2@±5V |
| typical output current (ma) | 10@±5V |
| typical slew rate (v/us) | 0.7@±5V |
| typical voltage gain (db) | 126.02 |
| упаковка | REEL, 1000 шт. |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| усиление | по напряжению-122.02 дБ; Кус.V/V-2000 В/мВ |
| вес, г | 0.2 |
| входное напряжение | смещения нуля(Vos)-25 мкВ |
| входное напряжение смещения, мв | 0.015 |
| входной ток | смещения(Ib)-2 нА; разбаланса-1 нА |
| входной ток смещения, на | 2 |
| voltage gain db | 126.02 dB |
| vos - input offset voltage | 25 uV |
| выходной ток | на канал-10 мА |
