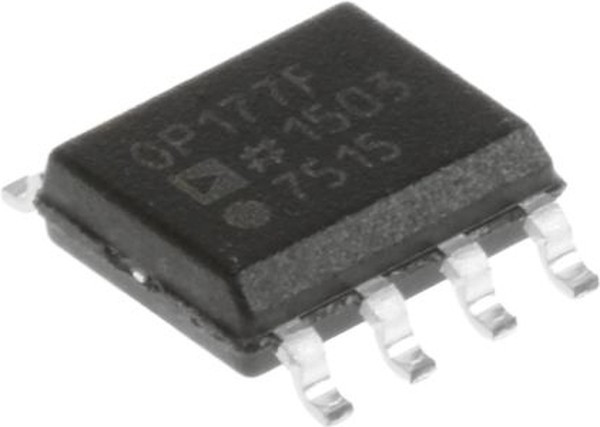

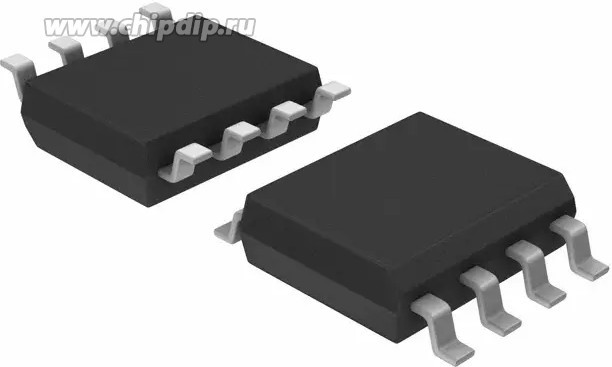

OP177FSZ, Precision Amplifiers ULTRA-PRECISION OP AMP IC
Оставить отзыв
В избранноеВ сравнение
Артикул: OP177FSZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для усилителей\Прецизионные усилителиПрецизионные усилители ULTRA-PREC IC Low Supply Crnt 2mA
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 21:49:23 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 1.5 mm (Max) |
| число контактов | 8 |
| cmrr - коэффициент подавления синфазного сигнала | 140 dB |
| common mode rejection ratio | 130(dB) |
| диапазон входного напряжения - макс. | 14 V |
| длина | 5 mm (Max) |
| dual supply voltage (max) | ±18(V) |
| dual supply voltage (min) | ±3(V) |
| dual supply voltage (typ) | ±5/±9/±12/±15(V) |
| eccn (us) | ear99 |
| eu rohs | compliant |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 600 kHz |
| hts | 8542.33.00.01 |
| ib - входной ток смещения | 2 nA |
| input bias current | 2(nA) |
| input offset voltage | 0.025(mV) |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Прецизионные усилители |
| количество каналов | 1 Channel |
| количество каналов на ис | 1 |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| максимальное входное сопротивление | 45 MOhms |
| manufacturer type | Precision Amplifier |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.002@±15V |
| maximum input offset current | 0.0015@±15V |
| maximum input offset current (ua) | 0.0015@±15V |
| maximum input offset voltage (mv) | 0.025@±15V |
| maximum operating temperature (°c) | 85 |
| maximum power dissipation (mw) | 500 |
| maximum supply current (ma) | 2@±15V |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 3 V |
| minimum cmrr (db) | 130 |
| minimum cmrr range (db) | >=115 |
| minimum dual supply voltage (v) | ±3 |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 115 |
| mounting | surface mount |
| напряжение питания - макс. | 22 V |
| напряжение сдвоенного питания | +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| number of channels per chip | 1 |
| number of elements | 1 |
| operating temperature classification | Industrial |
| operating temp range | -40C to 85C |
| отключение | No Shutdown |
| package height | 1.5(Max) |
| package length | 5(Max) |
| package type | SOIC N |
| package width | 4(Max) |
| packaging | Tube |
| партномер | 8005464673 |
| part status | active |
| pcb changed | 8 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power dissipation | 0.5(W) |
| power supply rejection ratio | 115(dB) |
| power supply requirement | Dual |
| power supply type | Dual |
| process technology | Bipolar |
| продукт | Precision Amplifiers |
| psrr - коэффициент подавления помех по питанию | 125 dB |
| рабочий ток источника питания | 1.6 mA |
| rad hardened | No |
| rail/rail i/o type | No |
| rail to rail | No |
| размеры | 5 x 4 x 1.5мм |
| размер фабричной упаковки | 98 |
| серия | OP177 |
| shut down feature | No |
| shut down support | No |
| single supply voltage (max) | Not Required(V) |
| single supply voltage (min) | Not Required(V) |
| single supply voltage (typ) | Not Required(V) |
| slew rate | 0.3(V/us) |
| sr - скорость нарастания выходного напряжения | 0.3 V/us |
| standard package name | SOP |
| supplier package | SOIC N |
| supplier temperature grade | Extended Industrial |
| supply current | 2@±15V(mA) |
| technology | Bipolar |
| типичная скорость нарастания | 0.3В/мкс |
| типичное двойное напряжение питания | ±12 V, ±15 V, ±5 V, ±9 V |
| типичное усиление по напряжению | 141,6 дБ |
| тип источника питания | Два |
| тип корпуса | SOIC |
| тип монтажа | Поверхностный монтаж |
| тип продукта | Precision Amplifiers |
| тип усилителя | Точность |
| торговая марка | Analog Devices |
| Тип | Ultraprecision |
| type | PRECISION AMPLIFIER |
| typical dual supply voltage (v) | ±12|±5|±15|±9 |
| typical gain bandwidth product (mhz) | 0.6 |
| typical slew rate (v/us) | 0.3@±15V |
| typical voltage gain (db) | 141.58 |
| unity gain bandwidth product | 0.6 |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| усиление по напряжению, дб | 141.58 dB |
| вес, г | 0.54 |
| вид монтажа | SMD/SMT |
| voltage gain in db | 141.58(dB) |
| vos - входное напряжение смещения нуля | 10 uV |
| Ширина | 4 м |
