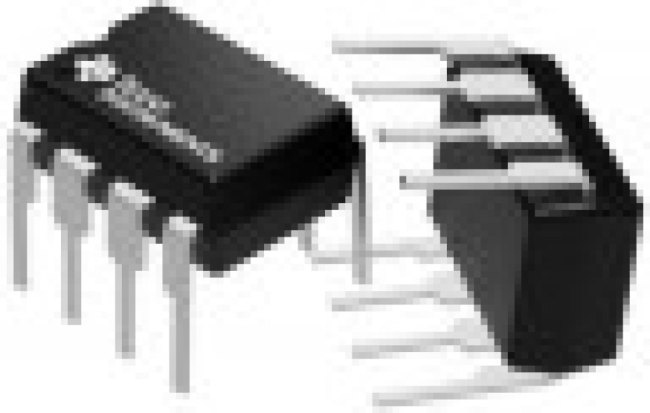

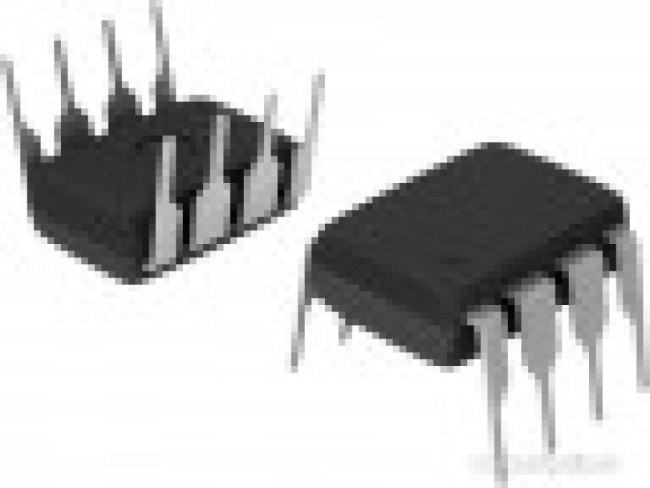

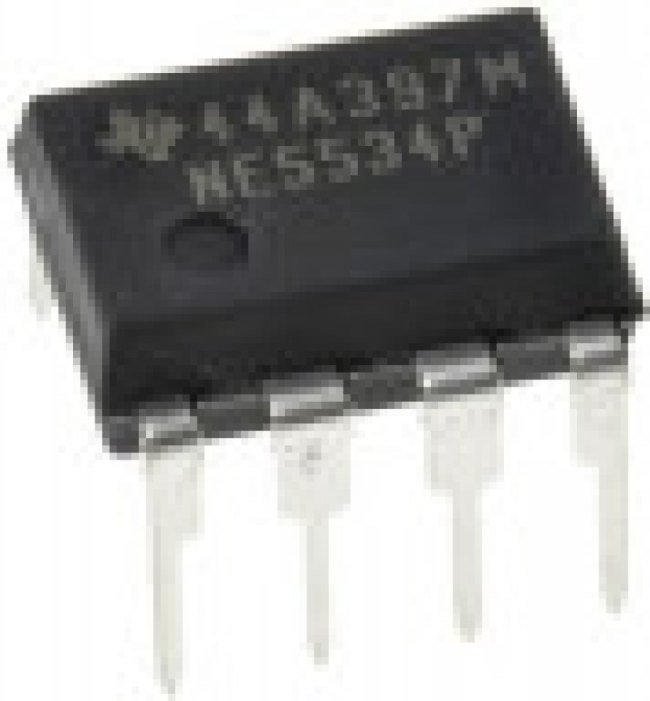

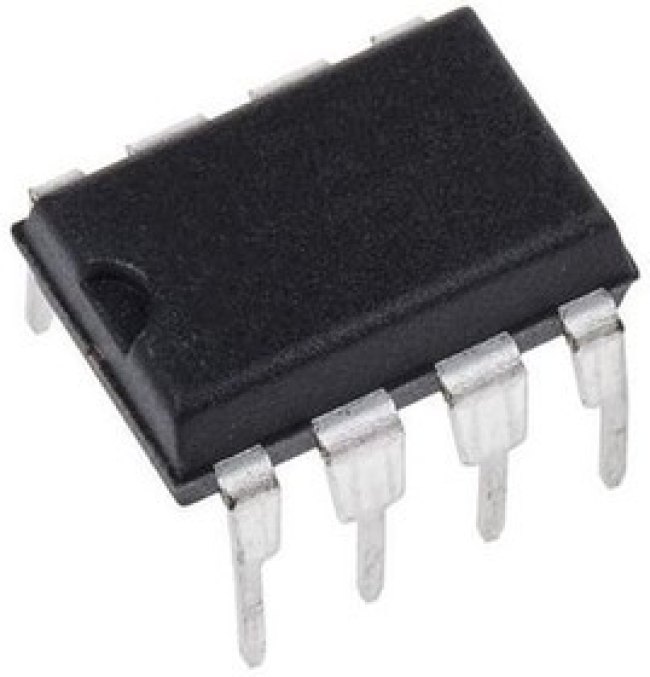

NE5534P, Op Amp Single Low Noise Amplifier ±15V 8-Pin PDIP Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: NE5534P
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Linear > Amplifier - Operational Описание Микросхема: операционный усилитель, 10МГц, Ch: 1, DIP8, ±5-15ВDC Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
THT
Кол-во каналов
1
Мин.напряжение питания, В
5
Макс.напряжение питания, В
15
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 2:23:08 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57мм |
| amplifier type | General Purpose |
| base part number | NE5534 |
| base product number | NE5534 -> |
| число контактов | 8 |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB to 100 dB |
| current - input bias | 500nA |
| current - output / channel | 38mA |
| current - supply | 4mA |
| длина | 9.81мм |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 3.5 nV/sqrt Hz |
| eu rohs | compliant |
| gain bandwidth product | 10MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 10 MHz |
| hts | 8542.33.00.01 |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 1.5 uA |
| in - плотность тока шума на входе | 2.5 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 1 Channel |
| количество каналов на ис | 1 |
| lead shape | Through Hole |
| максимальная рабочая температура | +70 °C |
| максимальное напряжение сдвоенного питания | +/- 15 V |
| manufacturer | Texas Instruments |
| manufacturer type | Low Noise Amplifier |
| maximum dual supply voltage (v) | ±15 |
| maximum input bias current (ua) | 1.5@±15V |
| maximum input offset current (ua) | 0.3@±15V |
| maximum input offset voltage (mv) | 4@±15V |
| maximum operating temperature | +70 °C |
| maximum operating temperature (°c) | 70 |
| maximum quiescent current (ma) | 8@±15V |
| минимальная рабочая температура | 0°C |
| минимальное напряжение сдвоенного питания | +/- 5 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±5 |
| minimum operating temperature | 0 °C |
| minimum operating temperature (°c) | 0 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 30 V |
| напряжение питания - мин. | 10 V |
| напряжение сдвоенного питания | +/- 9 V, +/- 12 V |
| number of channels per chip | 1 |
| number of circuits | 1 |
| operating temperature | 0В°C ~ 70В°C |
| особенности | Decompensated |
| отключение | No Shutdown |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| package height | 5.08(Max) - 0.51(Min) |
| package length | 10.16(Max) |
| package type | PDIP |
| package width | 6.6(Max) |
| packaging | Tube |
| партномер | 8003315121 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Dual |
| process technology | Bipolar |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 10 V to 30 V, +/- 5 V to +/- 15 V |
| рабочий ток источника питания | 4 mA |
| rail to rail | No |
| размеры | 9.81 x 6.35 x 4.57мм |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| серия | NE5534 |
| shut down support | No |
| slew rate | 13V/Вµs |
| sr - скорость нарастания выходного напряжения | 13 V/us |
| standard package | 50 |
| standard package name | DIP |
| supplier device package | 8-PDIP |
| supplier package | PDIP |
| технология | Bipolar |
| типичная интенсивность шумов входного напряжения | 4нВ/√Гц |
| типичная скорость нарастания | 13В/мкс |
| типичное двойное напряжение питания | ±12 V, ±9 V |
| типичное произведение коэффициента усиления на ширину полосы пропускания | 10МГц |
| типичное усиление по напряжению | 100 dB |
| тип источника питания | Два |
| тип корпуса | PDIP |
| тип монтажа | Монтаж на плату в отверстия |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Noise Amplifier |
| торговая марка | Texas Instruments |
| type | General Purpose Amplifier |
| typical dual supply voltage | ±12 V, ±9 V |
| typical dual supply voltage (v) | ±12|±9 |
| typical gain bandwidth product | 10MHz |
| typical gain bandwidth product (mhz) | 10 |
| typical input noise voltage density (nv/rthz) | 7@±15V |
| typical input voltage noise density | 4nV/√Hz |
| typical noninverting input current noise density (pa/rthz) | 2.5@±15V |
| typical slew rate | 13V/µs |
| typical slew rate (v/us) | 13@±15V |
| typical voltage gain | 100 dB |
| typical voltage gain (db) | 100 |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| вес, г | 0.5 |
| вид монтажа | Through Hole |
| voltage - input offset | 500ВµV |
| voltage - supply, single/dual (в±) | 10V ~ 30V, В±5V ~ 15V |
| vos - входное напряжение смещения нуля | 4 mV |
| выходной ток на канал | 38 mA |
| Ширина | 6.35 мм |
| width | 6.35mm |
