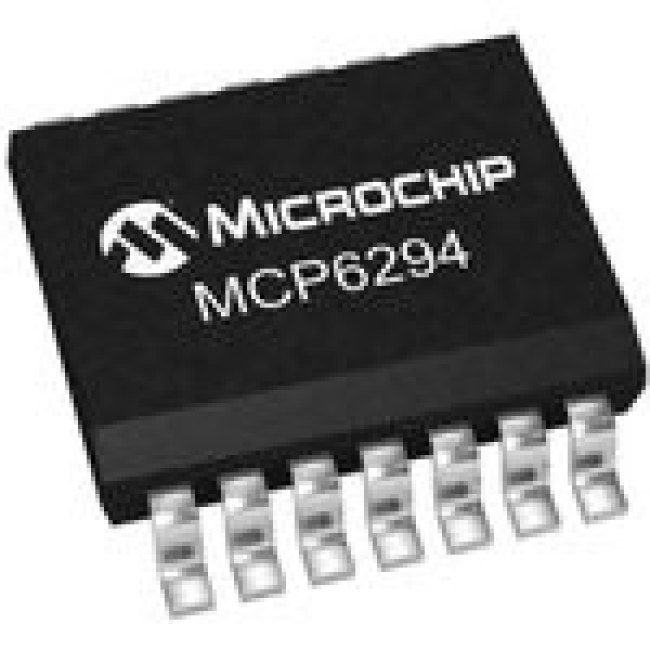

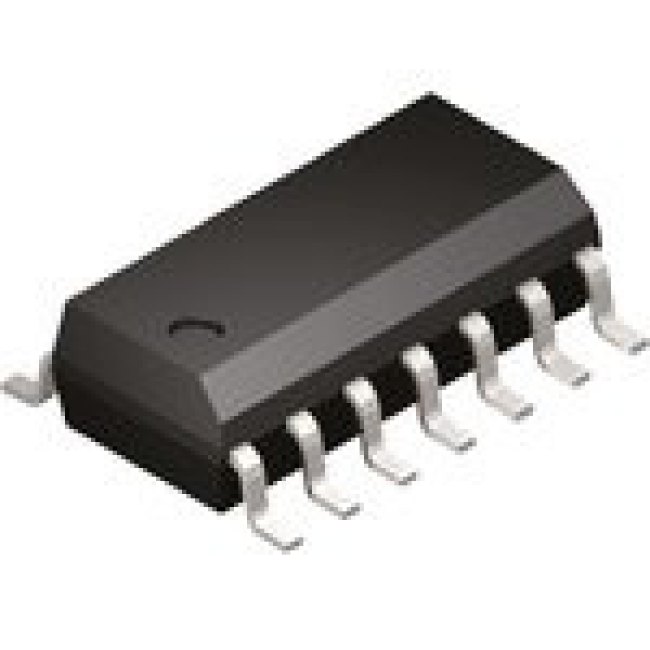

Полупроводниковые приборы\Интегральные схемы - ИС\ИС для усилителей\Операционные усилителиОперационные усилители Quad 10MHz
Информация о производителе | |
Производитель | Микрокристалл |
Основные | |
вес, г | 0.338 |
mounting type | Surface Mount |
вид монтажа | SMD/SMT |
категория продукта | Операционные усилители |
максимальная рабочая температура | + 125 C |
минимальная рабочая температура | 40 C |
подкатегория | Amplifier ICs |
продукт | Operational Amplifiers |
размер фабричной упаковки | 57 |
тип продукта | Op Amps - Operational Amplifiers |
торговая марка | Microchip Technology |
упаковка | Tube |
упаковка / блок | SOIC-14 |
чувствительный к влажности | Yes |
серия | MCP6294 |
рабочий ток источника питания | 1 mA |
длина | 8.65 mm |
рабочее напряжение питания | 2.4 V to 5.5 V |
тип корпуса | SOIC |
тип монтажа | Поверхностный монтаж |
число контактов | 14 |
размеры | 8.65 x 3.9 x 1.5мм |
package type | SOIC |
minimum operating temperature | -40 °C |
width | 3.9mm |
pin count | 14 |
maximum operating temperature | +125 °C |
количество каналов | 4 Channel |
напряжение питания - макс. | 5.5 V |
напряжение питания - мин. | 2.4 V |
power supply type | Single |
типичное одиночное напряжение питания | 3 V, 5 V |
output current | ±25(Short Circuit)mA |
minimum input voltage | 2.4 V |
отключение | No Shutdown |
maximum input voltage | 6 V |
input voltage range | 2.4 → 6 V |
тип источника питания | Одинарный |
Вес и габариты | |
технология | CMOS |
тип питания | Single |
maximum operating frequency | 10 kHz |
тип усилителя | General Purpose Amplifier |
количество каналов на ис | 4 |
cmrr - коэффициент подавления синфазного сигнала | 70 dB |
en - интенсивность шума входного напряжения | 8.7 nV/sqrt Hz |
gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 10 MHz |
ib - входной ток смещения | 1 pA |
in - плотность тока шума на входе | 0.003 pA/sqrt Hz |
psrr - коэффициент подавления помех по питанию | 70 dB |
sr - скорость нарастания выходного напряжения | 7 V/us |
vos - входное напряжение смещения нуля | 3 mV |
выходной ток на канал | 25 mA |
квалификация | AEC-Q100 |
number of channels per chip | 4 |
amplifier type | General Purpose |
типичная скорость нарастания | 7В/мкс |
типичное усиление по напряжению | 110 дБ |
типичная интенсивность шумов входного напряжения | 8.7нВ/√Гц |
rail to rail | Ввод/вывод полного размаха напряжений |
типичное произведение коэффициента усиления на ширину полосы пропускания | 10 |
усиление по напряжению, дб | 110 dB |
typical slew rate | 7V/µs |
typical input voltage noise density | 8.7nV/√Hz |
typical gain bandwidth product | 10MHz |
typical voltage gain | 110 dB |
offset voltage | ±5mV |
input offset current | 1pA |
Высота | 1.25 м |
Ширина | 3.9 мм |
