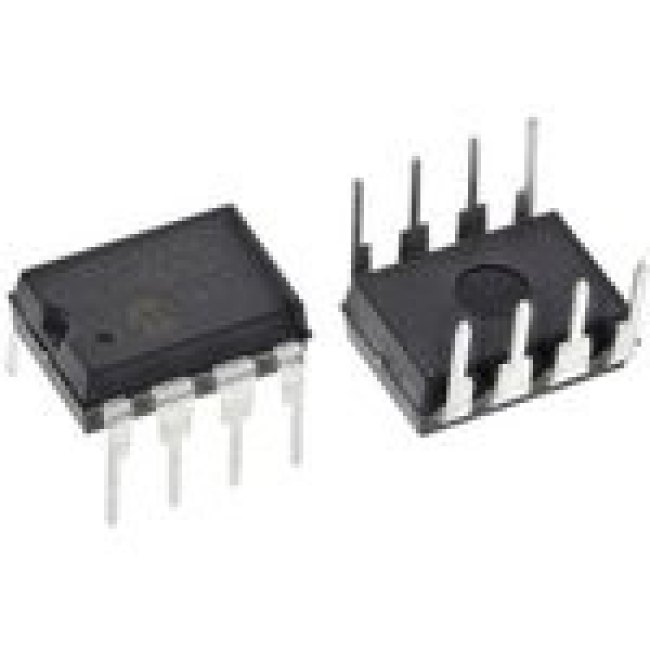

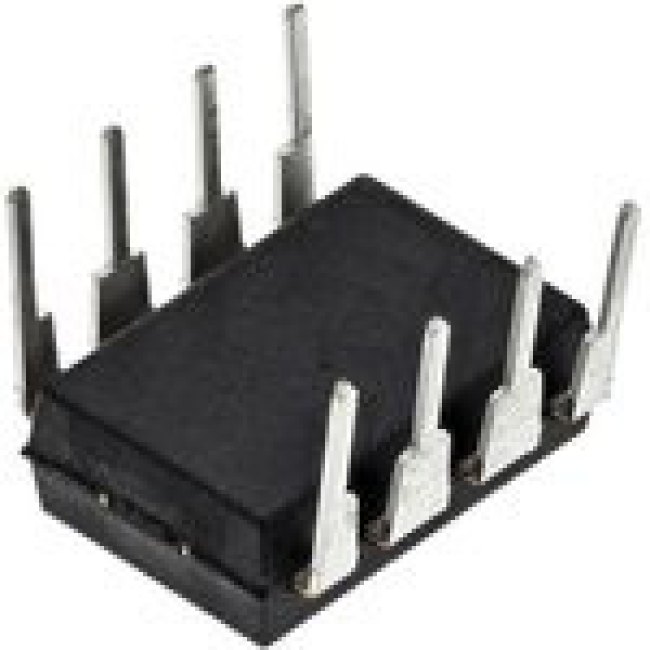

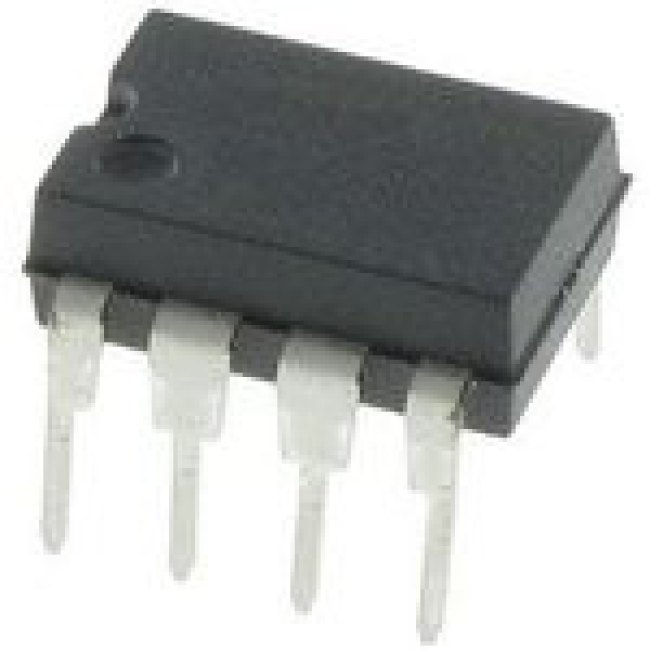

MCP6292-E/P, MCP6292-E/P , Op Amp, RRIO, 10MHz 10 kHz, 8-Pin PDIP
Оставить отзыв
В избранноеВ сравнение
Артикул: MCP6292-E/P
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Amplifiers & Comparators\Op Amps Операционные усилители MCP6291 / 6292/6293/6294/6295
| Информация о производителе | |
| Производитель | Микрокристалл |
| Основные | |
| moisture sensitivity level (msl) | Not Applicable |
| mounting type | Through Hole |
| operating temperature | -40В°C ~ 125В°C (TA) |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| rohs status | ROHS3 Compliant |
| вид монтажа | Through Hole |
| категория продукта | Операционные усилители |
| максимальная рабочая температура | +125 °C |
| минимальная рабочая температура | -40 °C |
| подкатегория | Amplifier ICs |
| продукт | Operational Amplifiers |
| размер фабричной упаковки | 60 |
| тип продукта | Op Amps - Operational Amplifiers |
| торговая марка | Microchip Technology |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| eccn | EAR99 |
| htsus | 8542.33.0001 |
| серия | MCP6292 |
| рабочий ток источника питания | 1 mA |
| reach status | REACH Unaffected |
| supplier device package | 8-PDIP |
| длина | 9.27мм |
| рабочее напряжение питания | 2.4 V to 5.5 V |
| тип корпуса | PDIP |
| тип монтажа | Монтаж на плату в отверстия |
| число контактов | 8 |
| размеры | 9.27 x 6.35 x 3.3мм |
| package type | PDIP |
| minimum operating temperature | -40 °C |
| width | 6.35mm |
| pin count | 8 |
| maximum operating temperature | +125 °C |
| series | Automotive, AEC-Q100 -> |
| количество каналов | 2 Channel |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 2.4 V |
| base product number | MCP6292 -> |
| current - supply | 1mA (x2 Channels) |
| power supply type | Single |
| типичное одиночное напряжение питания | 3 V, 5 V |
| output type | Rail-to-Rail |
| output current | ±25(Short Circuit)mA |
| minimum input voltage | 2.4 V |
| отключение | No Shutdown |
| maximum input voltage | 6 V |
| input voltage range | 2.4 → 6 V |
| тип источника питания | Одинарный |
| Вес и габариты | |
| технология | CMOS |
| тип питания | Single |
| pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
| maximum operating frequency | 10 kHz |
| тип усилителя | Общее назначение |
| количество каналов на ис | 2 |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| en - интенсивность шума входного напряжения | 8.7 nV/sqrt Hz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 10 MHz |
| ib - входной ток смещения | 1 pA |
| in - плотность тока шума на входе | 0.003 pA/sqrt Hz |
| psrr - коэффициент подавления помех по питанию | 70 dB |
| sr - скорость нарастания выходного напряжения | 7 V/us |
| vos - входное напряжение смещения нуля | 3 mV |
| выходной ток на канал | 25 mA |
| number of circuits | 2 |
| number of channels per chip | 2 |
| amplifier type | General Purpose |
| типичная скорость нарастания | 7В/мкс |
| типичное усиление по напряжению | 110 дБ |
| типичная интенсивность шумов входного напряжения | 8.7нВ/√Гц |
| rail to rail | Rail to Rail Input/Output |
| типичное произведение коэффициента усиления на ширину полосы пропускания | 10 |
| усиление по напряжению, дб | 110 dB |
| current - input bias | 1pA |
| current - output / channel | 25mA |
| gain bandwidth product | 10MHz |
| slew rate | 7V/Вµs |
| voltage - input offset | 3mV |
| voltage - supply, single/dual (в±) | 2.4V ~ 6V |
| typical slew rate | 7V/µs |
| typical input voltage noise density | 8.7nV/√Hz |
| typical gain bandwidth product | 10MHz |
| typical voltage gain | 110 dB |
| offset voltage | ±5mV |
| input offset current | 1pA |
| Высота | 3.3 мм |
| Ширина | 6.35 мм |
