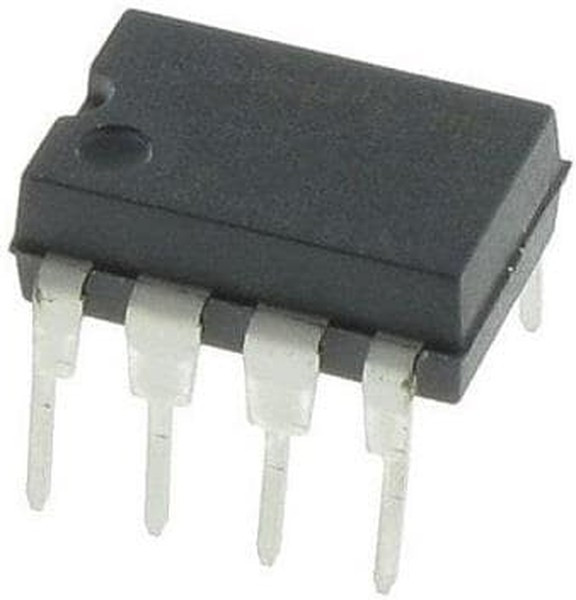

MCP6231-E/P
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Integrated Circuits (ICs)\Linear - Amplifiers - Instrumentation, OP Amps, Buffer AmpsУсилитель общего назначения 1 Схема Rail-to-Rail 8-PDIP
| Информация о производителе | |
| Производитель | Microchip Technology |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 2:08:13 |
| Бренд | Microchip Technology |
| Вес и габариты | |
| Высота | 3.3 mm |
| amplifier type | General Purpose |
| automotive | Yes |
| base product number | MCP6231 -> |
| cmrr - коэффициент подавления синфазного сигнала | 61 dB |
| current - input bias | 1pA |
| current - output / channel | 23mA |
| current - supply | 20ВµA |
| длина | 9.27 mm |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 52 nV/sqrt Hz |
| eu rohs | compliant |
| gain bandwidth product | 300kHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 300 kHz |
| Высота | 3.3 мм |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 1 pA |
| in - плотность тока шума на входе | 0.0006 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 1 Channel |
| квалификация | AEC-Q100 |
| lead shape | Through Hole |
| максимальная рабочая температура | + 125 C |
| manufacturer type | General Purpose Amplifier |
| maximum input offset current (ua) | 0.000001(Typ)5.5V |
| maximum input offset voltage (mv) | 5 5.5V |
| maximum operating temperature (°c) | 125 |
| maximum quiescent current (ma) | 0.03 5.5V |
| maximum single supply voltage (v) | 6 |
| минимальная рабочая температура | 40 C |
| minimum cmrr (db) | 61 |
| minimum cmrr range (db) | 60 to 65 |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 83(Typ) |
| minimum single supply voltage (v) | 01.08.2024 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 1.8 V |
| number of channels per chip | 1 |
| number of circuits | 1 |
| operating temperature | -40В°C ~ 125В°C |
| отключение | No Shutdown |
| output type | Rail-to-Rail |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| packaging | Tube |
| партномер | 8005797620 |
| part status | active |
| pcb changed | 8 |
| pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Single |
| ppap | Yes |
| process technology | CMOS |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 83 dB |
| рабочее напряжение питания | 1.8 V to 5.5 V |
| рабочий ток источника питания | 20 uA |
| rail to rail | Rail to Rail Input/Output |
| размер фабричной упаковки | 60 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| серия | MCP6231 |
| shut down support | No |
| slew rate | 0.15V/Вµs |
| sr - скорость нарастания выходного напряжения | 0.15 V/us |
| standard package name | DIP |
| supplier device package | 8-PDIP |
| supplier package | PDIP |
| supplier temperature grade | Extended |
| технология | CMOS |
| тип питания | Single |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | General Purpose Amplifier |
| торговая марка | Microchip Technology |
| type | General Purpose Amplifier |
| typical gain bandwidth product (mhz) | 0.3 |
| typical input bias current (ua) | 0.000001 5.5V |
| typical input noise voltage density (nv/rthz) | 52 5.5V |
| typical noninverting input current noise density (pa/rthz) | 0.0006 5.5V |
| typical output current (ma) | 30(Max) |
| typical single supply voltage (v) | 3|5 |
| typical slew rate (v/us) | 0.15 5.5V |
| typical voltage gain (db) | 110 |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| усиление по напряжению, дб | 110 dB |
| вид монтажа | Through Hole |
| voltage - input offset | 5mV |
| voltage - supply, single/dual (в±) | 1.8V ~ 6V |
| vos - входное напряжение смещения нуля | 5 mV |
| выходной ток на канал | 23 mA |
| Ширина | 6.35 мм |
