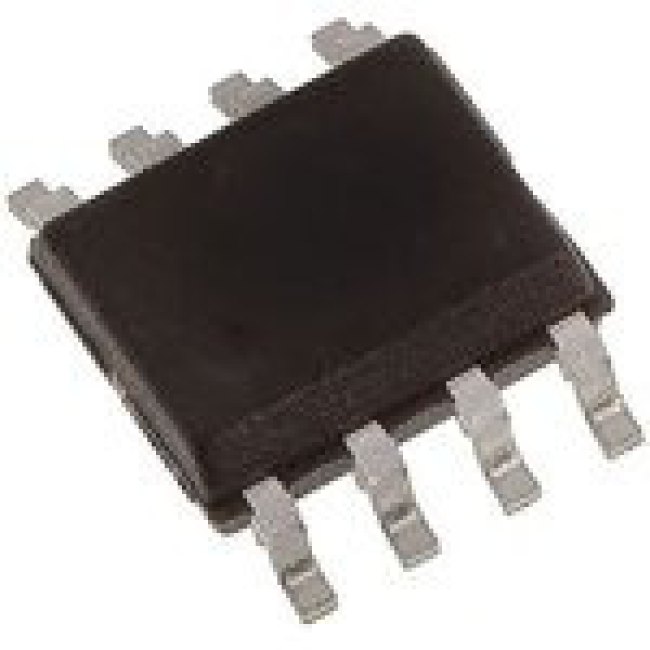

Полупроводниковые приборы\ИС для усилителей\Операционные усилителиОперационные усилители Single 25 uA 2.5V
Информация о производителе | |
Производитель | Микрокристалл |
Основные | |
вес, г | 0.54 |
type | Micropower Amplifier |
вид монтажа | SMD/SMT |
категория продукта | Операционные усилители |
максимальная рабочая температура | + 85 C |
минимальная рабочая температура | 40 C |
подкатегория | Amplifier ICs |
продукт | Operational Amplifiers |
размер фабричной упаковки | 100 |
тип продукта | Op Amps - Operational Amplifiers |
торговая марка | Microchip Technology |
упаковка | Tube |
упаковка / блок | SOIC-8 |
серия | MCP606 |
рабочий ток источника питания | 25 uA |
длина | 4.9 mm |
рабочее напряжение питания | 2.5 V to 5.5 V |
тип корпуса | SOIC |
тип монтажа | Поверхностный монтаж |
число контактов | 8 |
размеры | 4.9 x 3.9 x 1.25мм |
pin count | 8 |
packaging | Tube |
количество каналов | 1 Channel |
напряжение питания - макс. | 5.5 V |
напряжение питания - мин. | 2.5 V |
eu rohs | Compliant |
lead shape | Gull-wing |
maximum operating temperature (°c) | 85 |
mounting | Surface Mount |
part status | Active |
pcb changed | 8 |
standard package name | SOP |
supplier package | SOIC N |
eccn (us) | EAR99 |
minimum operating temperature (°c) | -40 |
supplier temperature grade | Industrial |
power supply type | Single |
типичное одиночное напряжение питания | 3 V, 5 V |
output type | CMOS |
maximum single supply voltage (v) | 6 |
minimum single supply voltage (v) | 2.5 |
typical single supply voltage (v) | 3|5 |
package height | 1.25(Min) |
package length | 4.9 |
package width | 3.9 |
отключение | No Shutdown |
тип источника питания | Одинарный |
process technology | CMOS |
Вес и габариты | |
технология | CMOS |
тип питания | Single |
тип усилителя | Micropower Amplifier |
количество каналов на ис | 1 |
cmrr - коэффициент подавления синфазного сигнала | 75 dB |
en - интенсивность шума входного напряжения | 38 nV/sqrt Hz |
gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 155 kHz |
ib - входной ток смещения | 80 pA |
in - плотность тока шума на входе | 0.003 pA/sqrt Hz |
psrr - коэффициент подавления помех по питанию | 80 dB |
sr - скорость нарастания выходного напряжения | 0.08 V/us |
vos - входное напряжение смещения нуля | 250 uV |
выходной ток на канал | 17 mA |
maximum quiescent current (ma) | 0.025@5.5V |
number of channels per chip | 1 |
типичная скорость нарастания | 0.08В/мкс |
типичное усиление по напряжению | 121 дБ |
типичная интенсивность шумов входного напряжения | 38нВ/√Гц |
rail to rail | Вывод полного размаха напряжений |
типичное произведение коэффициента усиления на ширину полосы пропускания | 155кГц |
усиление по напряжению, дб | 121 dB |
typical output current (ma) | 30(Max) |
minimum cmrr range (db) | 75 to 80 |
minimum cmrr (db) | 75 |
maximum input offset voltage (mv) | 0.25@5.5V |
manufacturer type | Micropower Amplifier |
typical gain bandwidth product (mhz) | 0.155 |
maximum input offset current (ua) | 0.000001(Typ)@5.5V |
typical input bias current (ua) | 0.000001@5.5V |
typical slew rate (v/us) | 0.08@5.5V |
typical input noise voltage density (nv/rthz) | 38@5.5V |
typical voltage gain (db) | 121 |
typical noninverting input current noise density (pa/rthz) | 0.003@5.5V |
minimum psrr (db) | 80 |
shut down support | No |
напряжение смещения | ±250мкВ |
Высота | 1.25 м |
Ширина | 3.9 мм |
