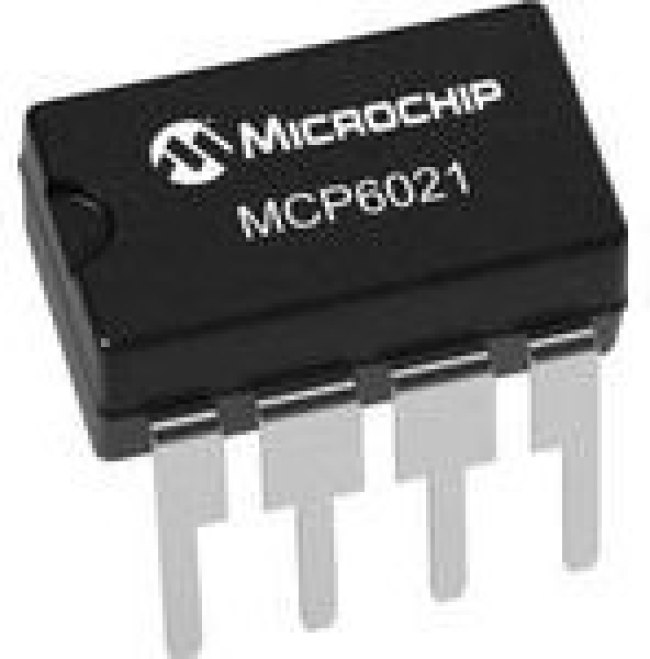

MCP6021-E/P, Op Amp Single GP R-R I/O 5.5V Automotive 8-Pin PDIP Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: MCP6021-E/P
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Amplifiers\Amplifiers and Comparators\Operational Amplifiers (Op Amps)ОУ Одиночный GP R-R I / O 5.5V Автомобильная 8-контактная трубка PDIP
| Основные | |
| moisture sensitivity level (msl) | Not Applicable |
| mounting type | Through Hole |
| operating temperature | -40В°C ~ 125В°C |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| rohs status | ROHS3 Compliant |
| type | General Purpose Amplifier |
| вид монтажа | Through Hole |
| категория продукта | Операционные усилители |
| максимальная рабочая температура | + 125 C |
| минимальная рабочая температура | 40 C |
| подкатегория | Amplifier ICs |
| продукт | Operational Amplifiers |
| размер фабричной упаковки | 60 |
| тип продукта | Op Amps - Operational Amplifiers |
| торговая марка | Microchip Technology |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| eccn | EAR99 |
| htsus | 8542.33.0001 |
| серия | MCP6021 |
| рабочий ток источника питания | 1 mA |
| reach status | REACH Unaffected |
| supplier device package | 8-PDIP |
| длина | 9.46 mm |
| рабочее напряжение питания | 2.5 V to 5.5 V |
| pin count | 8 |
| packaging | Tube |
| количество каналов | 1 Channel |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 2.5 V |
| automotive | Yes |
| eu rohs | compliant |
| lead shape | Through Hole |
| maximum operating temperature (°c) | 125 |
| mounting | Through Hole |
| part status | active |
| pcb changed | 8 |
| ppap | Yes |
| standard package name | DIP |
| supplier package | PDIP |
| base product number | MCP6021 -> |
| current - supply | 1mA |
| eccn (us) | ear99 |
| minimum operating temperature (°c) | -40 |
| supplier temperature grade | Extended |
| power supply type | Single |
| output type | CMOS |
| maximum single supply voltage (v) | 5.5 |
| minimum single supply voltage (v) | 2.5 |
| typical single supply voltage (v) | 5|3 |
| отключение | No Shutdown |
| process technology | CMOS |
| Вес и габариты | |
| технология | CMOS |
| тип питания | Single |
| pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
| тип усилителя | General Purpose Amplifier |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| en - интенсивность шума входного напряжения | 8.7 nV/sqrt Hz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 10 MHz |
| ib - входной ток смещения | 5 nA |
| in - плотность тока шума на входе | 0.003 pA/sqrt Hz |
| psrr - коэффициент подавления помех по питанию | 74 dB |
| sr - скорость нарастания выходного напряжения | 7 V/us |
| vos - входное напряжение смещения нуля | 250 uV |
| выходной ток на канал | 22 mA |
| number of circuits | 1 |
| maximum quiescent current (ma) | 1.35 5.5V |
| number of channels per chip | 1 |
| amplifier type | General Purpose |
| rail to rail | Rail to Rail Input/Output |
| усиление по напряжению, дб | 110 dB |
| current - input bias | 1pA |
| current - output / channel | 30mA |
| gain bandwidth product | 10MHz |
| slew rate | 7V/Вµs |
| voltage - input offset | 500ВµV |
| voltage - supply, single/dual (в±) | 2.5V ~ 5.5V |
| pcn assembly/origin | http://www.microchip.com/mymicrochip/NotificationD |
| typical output current (ma) | 30(Max) |
| minimum cmrr range (db) | 70 to 71 |
| minimum cmrr (db) | 70 |
| maximum input offset voltage (mv) | 0.25 5V |
| manufacturer type | General Purpose Amplifier |
| maximum input bias current (ua) | 0.005 5.5V 125C |
| typical gain bandwidth product (mhz) | 10 |
| typical input bias current (ua) | 0.000001 5.5V |
| typical slew rate (v/us) | 7 5.5V |
| typical input noise voltage density (nv/rthz) | 8.7 5.5V |
| typical voltage gain (db) | 110 |
| typical noninverting input current noise density (pa/rthz) | 0.003 5.5V |
| minimum psrr (db) | 74 |
| typical settling time (ns) | 250 |
| shut down support | No |
| Высота | 3.3 мм |
| Ширина | 6.35 мм |
