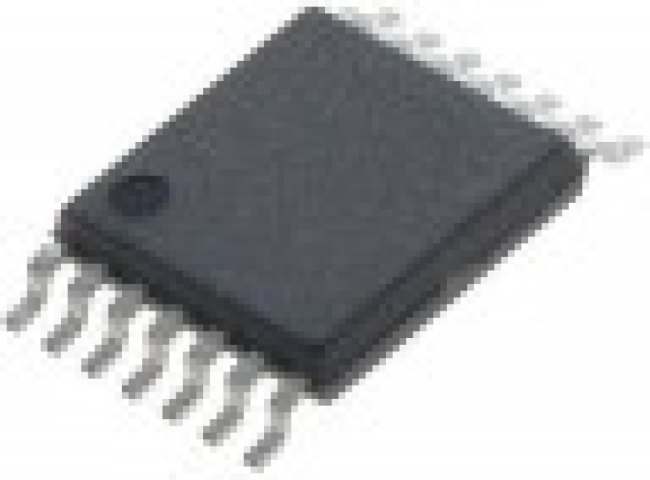

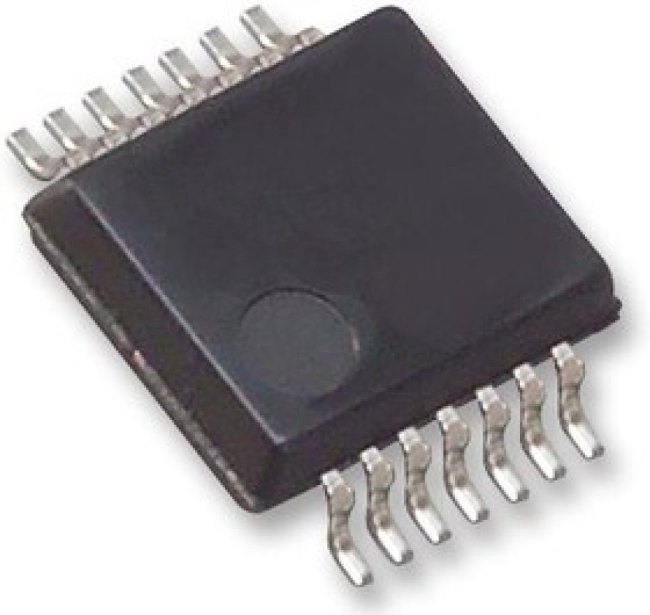

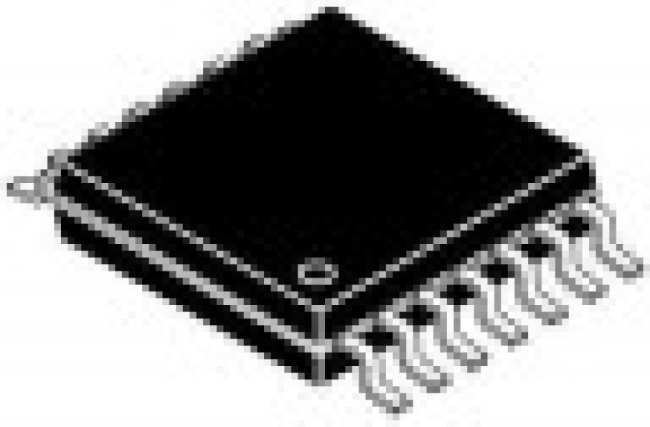

MC33174DTBR2G, Операционный усилитель, 4 Усилителя, 1.8 МГц, 2.1 В/мкс, 3В до 44В, ± 1.5В до ± 22В, TSSOP
Оставить отзыв
В избранноеВ сравнение
Артикул: MC33174DTBR2G
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники - Микросхемы\Усилители и Компараторы\Операционные Усилители - ОУОперационные усилители 3-44V Quad Low Power Industrial Temp
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:49:02 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 1.05 mm (Max) |
| cmrr - коэффициент подавления синфазного сигнала | 80 dB |
| диапазон напряжения питания | 3В до 44В, ±1.5В до±22В |
| длина | 5.1 mm (Max) |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 32 nV/sqrt Hz |
| eu rohs | compliant |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1.8 MHz |
| hts | 8542.39.00.01 |
| ib - входной ток смещения | 100 nA |
| in - плотность тока шума на входе | 0.2 pA/sqrt Hz |
| ios - входной ток разбаланса | 40 nA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 4 Channel |
| количество усилителей | 4 Усилителя |
| количество выводов | 14вывод(-ов) |
| lead shape | Gull-wing |
| максимальная рабочая температура | 85°C |
| максимальное напряжение сдвоенного питания | +/- 22 V |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±22 |
| maximum input bias current (ua) | 0.1@±15V |
| maximum input offset current (ua) | 0.02@±15V |
| maximum input offset voltage (mv) | 5@5V |
| maximum operating temperature (°c) | 85 |
| maximum single supply voltage (v) | 44 |
| maximum supply current (ma) | 1@5V |
| минимальная рабочая температура | -40°C |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum cmrr (db) | 80 |
| minimum cmrr range (db) | 80 to 85 |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 80 |
| minimum single supply voltage (v) | 3 |
| mounting | surface mount |
| напряжение питания - макс. | 44 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V |
| number of channels per chip | 4 |
| отключение | No Shutdown |
| package height | 1.05(Max) |
| package length | 5.1(Max) |
| package width | 4.5(Max) |
| packaging | Tape and Reel |
| партномер | 8004132183 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| полоса пропускания | 1.8МГц |
| power supply type | Dual|Single |
| process technology | Bipolar |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 100 dB |
| рабочее напряжение питания | 3 V to 44 V, +/- 1.5 V to +/- 22 V |
| рабочий ток источника питания | 880 uA |
| размер фабричной упаковки | 2500 |
| серия | MC33174 |
| shut down support | No |
| скорость нарастания | 2.1В/мкс |
| sr - скорость нарастания выходного напряжения | 2.1 V/us |
| standard package name | SOP |
| стиль корпуса усилителя | TSSOP |
| supplier package | TSSOP W |
| supplier temperature grade | Industrial |
| технология | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Operational Amplifier |
| торговая марка | ON Semiconductor |
| type | Low Power Amplifier |
| typical dual supply voltage (v) | ±18|±12|±15|±9|±5|±3 |
| typical gain bandwidth product (mhz) | 01.08.2024 |
| typical input noise voltage density (nv/rthz) | 32@±15V |
| typical noninverting input current noise density (pa/rthz) | 0.2@±15V |
| typical output current (ma) | 5 |
| typical single supply voltage (v) | 5|9|12|15|24|28|18 |
| typical slew rate (v/us) | 2.1@±15V |
| typical voltage gain (db) | 113.98 |
| упаковка / блок | TSSOP-14 |
| усиление по напряжению, дб | 113.98 dB |
| vcm - синфазное напряжение | Negative Rail to Positive Rail - 1.8 V |
| вес, г | 0.4 |
| вид монтажа | SMD/SMT |
| vos - входное напряжение смещения нуля | 2.5 mV |
| выходной ток на канал | 5 mA |
| Ширина | 4.5 м |
