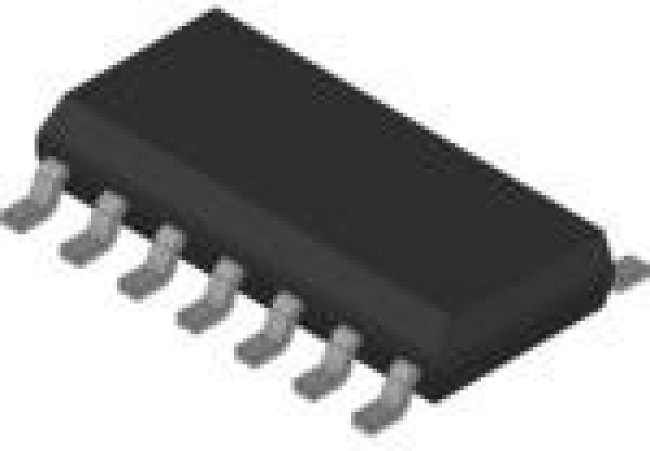

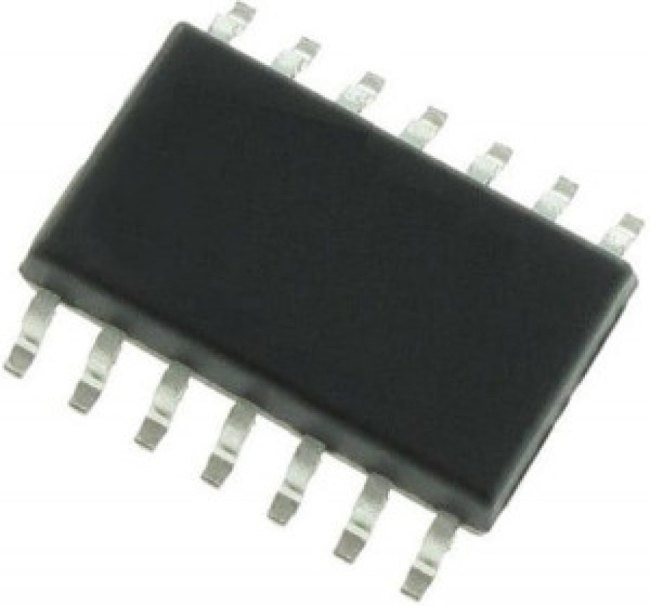

MC3303DT, IC: operational amplifier; 1MHz; 3?36V; Ch: 4; SO14; reel,tape
Оставить отзыв
В избранноеВ сравнение
Артикул: MC3303DT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Операционные усилители Quad Low Power
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 1:07:57 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1.65 mm (Max) |
| amplifier type | General Purpose |
| automotive | No |
| base product number | MC3303 -> |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| current - input bias | 40nA |
| current - output / channel | 30mA |
| current - supply | 2.8mA (x4 Channels) |
| длина | 8.75 mm (Max) |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 43 nV/sqrt Hz |
| eu rohs | compliant |
| gain bandwidth product | 1MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1 MHz |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 500 nA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 4 Channel |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 105 C |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.5 5V |
| maximum input offset current (ua) | 0.05 5V |
| maximum input offset voltage (mv) | 5 5V |
| maximum operating temperature (°c) | 105 |
| maximum power dissipation (mw) | 500 |
| maximum quiescent current (ma) | 7 5v |
| maximum single supply voltage (v) | 36 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 15 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±15 |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 3 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 36 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 18 V |
| number of channels per chip | 4 |
| number of circuits | 4 |
| operating temperature | -40В°C ~ 105В°C |
| отключение | No Shutdown |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| packaging | Tape and Reel |
| партномер | 8014888558 |
| part status | active |
| pcb changed | 14 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| power supply type | Dual|Single |
| ppap | No |
| process technology | Bipolar |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 77 dB |
| рабочее напряжение питания | 3 V to 36 V, +/- 15 V to +/- 18 V |
| рабочий ток источника питания | 7 mA |
| размер фабричной упаковки | 2500 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| серия | MC3303 |
| shut down support | No |
| slew rate | 0.5V/Вµs |
| sr - скорость нарастания выходного напряжения | 0.5 V/us |
| standard package name | SOP |
| supplier device package | 14-SO |
| supplier package | SOIC |
| технология | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| торговая марка | STMicroelectronics |
| type | Low Power Amplifier |
| typical dual supply voltage (v) | ±18 |
| typical gain bandwidth product (mhz) | 1 |
| typical input noise voltage density (nv/rthz) | 43±15V |
| typical single supply voltage (v) | 28|24|18|15|9|5|12 |
| typical slew rate (v/us) | 0.5±15V |
| typical voltage gain (db) | 106.02 |
| упаковка / блок | SO-14 |
| усиление по напряжению, дб | 106.02 dB |
| вес, г | 02.03.2024 |
| вид монтажа | SMD/SMT |
| voltage - input offset | 1mV |
| voltage - supply, single/dual (в±) | 3V ~ 36V, В±1.5V ~ 18V |
| vos - входное напряжение смещения нуля | 5 mV |
| выходной ток на канал | 30 mA |
| Ширина | 4 м |
