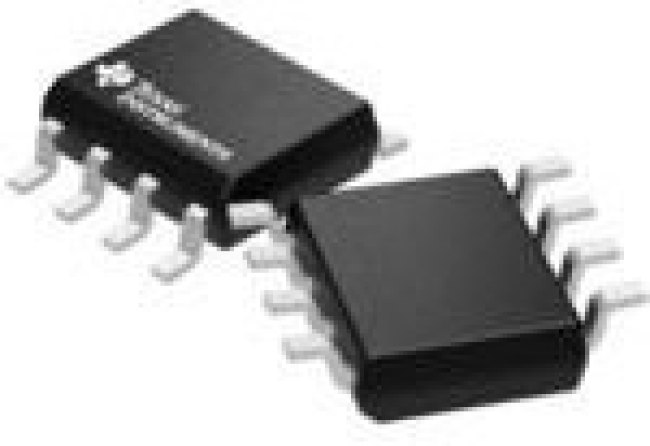

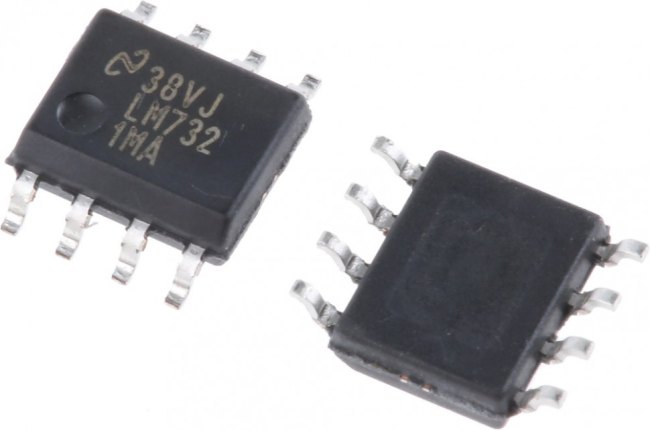

LM7321MA
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Электроэлемент Описание IC: operational amplifier; 20MHz; 2.5?32V; Ch: 1; SO8; tube Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
1
Мин.напряжение питания, В
2.5
Макс.напряжение питания, В
32
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 22:37:43 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.45 mm |
| amplifier type | General Purpose |
| automotive | No |
| base product number | LM7321 -> |
| cmrr - common mode rejection ratio | 70 dB |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB to 80 dB |
| current - input bias | 1.1ВµA |
| current - output / channel | 100mA |
| current - supply | 1.1mA |
| длина | 4.9 mm |
| dual supply voltage | +/-3 V, +/-5 V, +/-9 V, +/-12 V, +/-15 V |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - input voltage noise density | 14.3 nV/sqrt Hz at+/-5 V |
| en - интенсивность шума входного напряжения | 14.3 nV/sqrt Hz at +/- 5 V |
| eu rohs | compliant |
| factory pack quantity | 2500 |
| gain bandwidth product | 20MHz |
| gbp - gain bandwidth product | 16 MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 16 MHz |
| height | 1.45 mm |
| htsus | 8542.33.0001 |
| ib - input bias current | 1.2 uA at+/-5 V(Typ) |
| ib - входной ток смещения | 2 uA |
| input offset voltage drift (uv/°c) | ±2(Typ) |
| in - input noise current density | 1.35 pA/sqrt Hz |
| in - плотность тока шума на входе | 1.35 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 1 Channel |
| lead shape | Gull-wing |
| length | 4.9 mm |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение сдвоенного питания | +/- 16 V |
| manufacturer | Texas Instruments |
| manufacturer product page | http://www.ti.com/general/docs/suppproductinfo.tsp |
| manufacturer type | High Output Current Amplifier |
| maximum dual supply voltage | +/-16 V |
| maximum dual supply voltage (v) | ±16 |
| maximum input bias current (ua) | 1@±5V |
| maximum input offset current (ua) | 0.2@±5V |
| maximum input offset voltage (mv) | 5@±5V |
| maximum operating temperature | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum single supply voltage (v) | 32 |
| maximum supply current (ma) | 1.3@±5V |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 1.25 V |
| minimum cmrr (db) | 65 |
| minimum cmrr range (db) | 65 to 70 |
| minimum dual supply voltage | +/-1.25 V |
| minimum dual supply voltage (v) | ±1.25 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 78 |
| minimum single supply voltage (v) | 02.05.2024 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 32 V |
| напряжение питания - мин. | 2.5 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| number of channels | 1 Channel |
| number of channels per chip | 1 |
| number of circuits | 1 |
| operating supply current | 1.3 mA |
| operating supply voltage | 3 V, 5 V, 9 V, 12 V, 15 V, 18 V, 24 V, 28 V |
| operating temperature | -40В°C ~ 125В°C |
| особенности | High Cload Drive |
| отключение | No Shutdown |
| output current per channel | 100 mA |
| output type | Rail-to-Rail |
| package | Tube |
| package / case | SOIC-Narrow-8 |
| package type | SOIC |
| packaging | Reel |
| партномер | 8002951014 |
| part status | LTB |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Single|Dual |
| ppap | No |
| product | Operational Amplifiers |
| product category | Operational Amplifiers-Op Amps |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 78 dB |
| psrr - power supply rejection ratio | 78 dB |
| рабочее напряжение питания | 3 V, 5 V, 9 V, 12 V, 15 V, 18 V, 24 V, 28 V |
| рабочий ток источника питания | 1.1 mA |
| rail to rail | Rail to Rail Input/Output |
| размер фабричной упаковки | 95 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | LM7321 |
| серия | LM7321 |
| shutdown | No Shutdown |
| shut down support | No |
| slew rate | 18V/Вµs |
| sr - скорость нарастания выходного напряжения | 18 V/us |
| sr - slew rate | 12.3 V/us |
| standard package name | SO |
| supplier device package | 8-SOIC |
| supplier package | SOIC |
| supply type | Single, Dual |
| supply voltage - max | 32 V |
| supply voltage - min | 2.5 V |
| technology | CMOS |
| технология | CMOS |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип входа | Rail-to-Rail |
| тип выхода | Rail-to-Rail |
| торговая марка | Texas Instruments |
| type | High Output Current Amplifier |
| typical dual supply voltage (v) | ±5|±15 |
| typical gain bandwidth product | 20MHz |
| typical gain bandwidth product (mhz) | 16 |
| typical high level output voltage (v) | 0.16 |
| typical input bias current (ua) | 0.45@±5V |
| typical input noise voltage density (nv/rthz) | 14.3@±5V |
| typical input voltage noise density | 15nV/√Hz |
| typical low level output voltage (v) | 0.08 |
| typical noninverting input current noise density (pa/rthz) | 1.35@±5V |
| typical output current (ma) | 85@±5V |
| typical single supply voltage | 2.5 → 32 V |
| typical slew rate | 18V/µs |
| typical slew rate (v/us) | 12.3@±5V |
| typical voltage gain | 85 dB |
| typical voltage gain (db) | 80 |
| unit weight | 0.006596 oz |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| усиление по напряжению, дб | 80 dB |
| вес, г | 0.2 |
| вид монтажа | SMD/SMT |
| voltage gain db | 80 dB |
| voltage - input offset | 700ВµV |
| voltage - supply, single/dual (в±) | 2.5V ~ 32V, В±1.25V ~ 16V |
| vos - input offset voltage | 5 mV |
| vos - входное напряжение смещения нуля | 6 mV |
| выходной ток на канал | 100 mA |
| Ширина | 3.9 мм |
| width | 3.9 mm |
