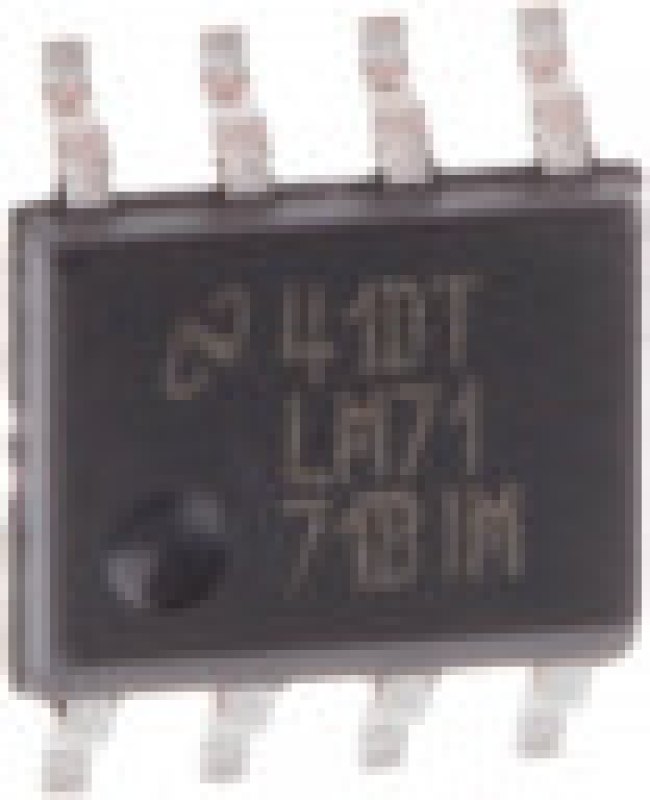

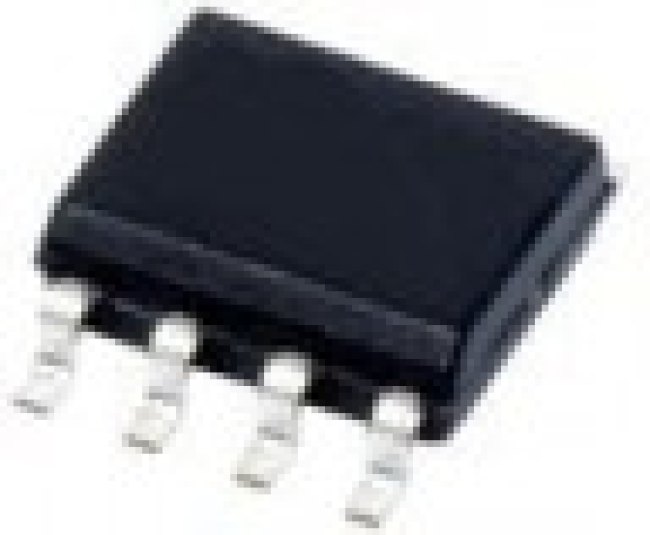

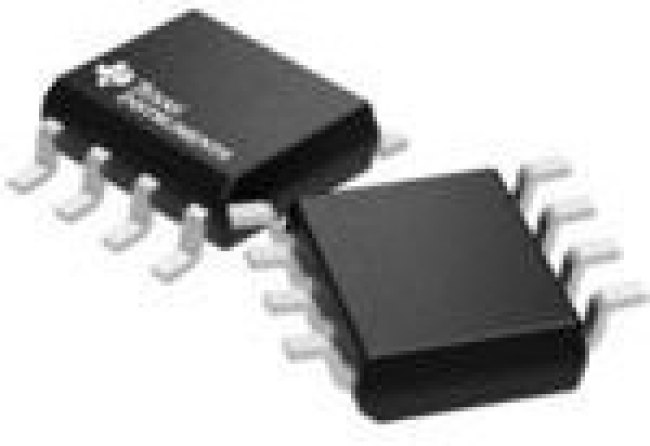

LM7171BIM/NOPB, 2.7uA 1 220MHz 200MHz 200uV SOIC-8 Operational Amplifier
Оставить отзыв
В избранноеВ сравнение
Артикул: LM7171BIM/NOPB
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Операционные усилители Hi-Spd Hi-Output V Feedback Amp
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:19:22 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.45 mm |
| amplifier type | Voltage Feedback |
| automotive | No |
| base product number | LM7171 -> |
| cmrr - common mode rejection ratio | 75 dB to 105 dB |
| cmrr - коэффициент подавления синфазного сигнала | 75 dB to 105 dB |
| common mode rejection ratio | 70(dB) |
| current - input bias | 2.7ВµA |
| current - output / channel | 118mA |
| current - supply | 6.5mA |
| длина | 4.9 mm |
| dual supply voltage | +/-3 V, +/-5 V, +/-9 V, +/-12 V, +/-15 V |
| dual supply voltage (max) | ±18(V) |
| dual supply voltage (min) | ±2.75(V) |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - input voltage noise density | 14 nV/sqrt Hz |
| en - интенсивность шума входного напряжения | 14 nV/sqrt Hz |
| eu rohs | compliant |
| factory pack quantity | 95 |
| features | Decompensated |
| gain bandwidth product | 200MHz |
| gbp - gain bandwidth product | 125 MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 125 MHz |
| htsus | 8542.33.0001 |
| ib - input bias current | 10 uA |
| ib - входной ток смещения | 10 uA |
| input offset voltage | 3.5(mV) |
| input offset voltage drift (uv/°c) | 35(Typ) |
| in - input noise current density | 1.8 pA/sqrt Hz |
| in - плотность тока шума на входе | 1.8 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 1 Channel |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| manufacturer | Texas Instruments |
| manufacturer type | High Speed Amplifier |
| maximum dual supply voltage | +/-18 V |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 10±5V |
| maximum input offset current | 4@±5V |
| maximum input offset current (ua) | 4±5V |
| maximum input offset voltage (mv) | 3.5±5V |
| maximum operating temperature | +85 C |
| maximum operating temperature (°c) | 85 |
| maximum single supply voltage (v) | 36 |
| maximum supply current (ma) | 9 5V |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 2.75 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage | +/-2.75 V |
| minimum dual supply voltage (v) | ±2.75 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 75 |
| minimum single supply voltage (v) | 05.05.2024 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 36 V |
| напряжение питания - мин. | 5.5 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| number of channels | 1 Channel |
| number of channels per chip | 1 |
| number of circuits | 1 |
| number of elements | 1 |
| operating supply current | 6.5 mA |
| operating supply voltage | 9 V, 12 V, 15 V, 18 V, 24 V, 28 V |
| operating temperature | -40В°C ~ 85В°C |
| operating temperature classification | Industrial |
| operating temp range | -40C to 85C |
| особенности | Decompensated |
| отключение | No Shutdown |
| output current per channel | 100 mA |
| package | Tube |
| package / case | 8-SOIC (0.154"", 3.90mm Width) |
| package type | SOIC |
| packaging | Tube |
| партномер | 8017597095 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply rejection ratio | 75(dB) |
| power supply requirement | Single/Dual |
| power supply type | Dual|Single |
| ppap | No |
| process technology | BiCOM |
| product | Operational Amplifiers |
| product category | Operational Amplifiers-Op Amps |
| product type | Op Amps-Operational Amplifiers |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 75 dB |
| psrr - power supply rejection ratio | 75 dB |
| рабочее напряжение питания | 9 V, 12 V, 15 V, 18 V, 24 V, 28 V |
| рабочий ток источника питания | 6.5 mA |
| rad hardened | No |
| rail/rail i/o type | No |
| rail to rail | No |
| размер фабричной упаковки | 95 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | VIPв„ў III -> |
| серия | LM7171 |
| settling time | 0.056(us) |
| shutdown | No Shutdown |
| shut down feature | No |
| shut down support | No |
| single supply voltage (max) | 36(V) |
| single supply voltage (min) | 5.5(V) |
| single supply voltage (typ) | 9/12/15/18/24/28(V) |
| slew rate | 4100V/Вµs |
| sr - скорость нарастания выходного напряжения | 4.1 kV/us |
| sr - slew rate | 4.1 kV/us |
| standard package name | SOP |
| subcategory | Amplifier ICs |
| supplier device package | 8-SOIC |
| supplier package | SOIC |
| supply current | 8@±5V(mA) |
| supply type | Single, Dual |
| supply voltage - max | 36 V |
| supply voltage - min | 5.5 V |
| technology | BiCOM |
| технология | BiCOM |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| торговая марка | Texas Instruments |
| type | High Speed Amplifier |
| typical dual supply voltage | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
| typical dual supply voltage (v) | ±5|±9|±12|±15|±3 |
| typical gain bandwidth product | 200MHz |
| typical gain bandwidth product (mhz) | 125 |
| typical input bias current (ua) | 3.3±5V |
| typical input noise voltage density (nv/rthz) | 14±5V |
| typical input voltage noise density | 14nV/√Hz |
| typical noninverting input current noise density (pa/rthz) | 1.8±5V |
| typical output current (ma) | 31±5V |
| typical output resistance (ohm) | 15 |
| typical settling time (ns) | 56 |
| typical single supply voltage | 5.5 → 36 V |
| typical single supply voltage (v) | 24|18|9|28|12|15 |
| typical slew rate | 4100V/µs |
| typical slew rate (v/us) | 950±5V |
| typical voltage gain | 78 dB |
| typical voltage gain (db) | 78 |
| unity gain bandwidth product | 125 |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| усиление по напряжению, дб | 78 dB |
| вес, г | 3 |
| вид монтажа | SMD/SMT |
| voltage gain db | 78 dB |
| voltage gain in db | 78(dB) |
| voltage - input offset | 200ВµV |
| voltage - supply, single/dual (в±) | 5.5V ~ 36V, В±2.75V ~ 18V |
| vos - input offset voltage | 1 mV |
| vos - входное напряжение смещения нуля | 1 mV |
| выходной ток на канал | 100 mA |
| Ширина | 3.9 мм |
| width | 3.9mm |
| -3db bandwidth | 220MHz |
