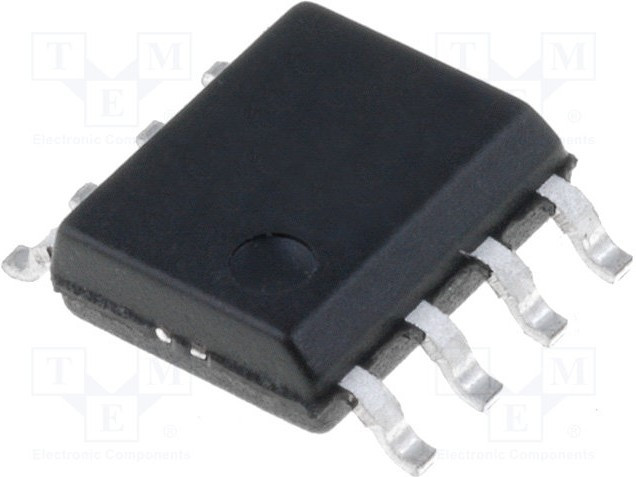

LM6142BIM, Операционные усилители Dual High Speed/Low Power 17 MHz Rail-to-Rail I/O Operational Amplifier 8-SOIC -40 to 85
Оставить отзыв
В избранноеВ сравнение
Артикул: LM6142BIM
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: operational amplifier; 17MHz; 1.8?24V; Ch: 2; SO8 Характеристики Категория
Микросхема
Тип
операционный усилитель
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 2:53:35 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.45 mm |
| amplifier type | General Purpose |
| automotive | No |
| base product number | LM6142 -> |
| cmrr - коэффициент подавления синфазного сигнала | 84 dB to 107 dB |
| current - input bias | 174nA |
| current - output / channel | 24mA |
| current - supply | 750ВµA (x2 Channels) |
| длина | 4.9 mm |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 16 nV/sqrt Hz |
| eu rohs | compliant |
| gain bandwidth product | 18MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 17 MHz |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 280 nA |
| in - плотность тока шума на входе | 0.22 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 2 Channel |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 85 C |
| manufacturer product page | http://www.ti.com/general/docs/suppproductinfo.tsp |
| manufacturer type | General Purpose Amplifier |
| maximum input bias current (ua) | 0.3@5V |
| maximum input offset current (ua) | 0.03@5V |
| maximum input offset voltage (mv) | 2.5@5V |
| maximum operating temperature (°c) | 85 |
| maximum single supply voltage (v) | 24 |
| maximum supply current (ma) | 1.6@5V |
| минимальная рабочая температура | 40 C |
| minimum cmrr (db) | 66 |
| minimum cmrr range (db) | 65 to 70 |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 80 |
| minimum single supply voltage (v) | 01.08.2024 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 24 V |
| напряжение питания - мин. | 1.8 V |
| number of channels per chip | 2 |
| number of circuits | 2 |
| operating temperature | -40В°C ~ 85В°C (TA) |
| отключение | No Shutdown |
| output type | Rail-to-Rail |
| package | Tube |
| package / case | 8-SOIC (0.154"", 3.90mm Width) |
| package type | SOIC(D) |
| packaging | Tube |
| партномер | 8007242244 |
| part status | LTB |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Dual |
| ppap | No |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 80 dB |
| рабочее напряжение питания | 3 V, 5 V, 9 V, 12 V, 15 V, 18 V |
| рабочий ток источника питания | 650 uA |
| rail to rail | Rail to Rail Input/Output |
| размер фабричной упаковки | 95 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| серия | LM6142 |
| shut down support | No |
| slew rate | 25V/Вµs |
| sr - скорость нарастания выходного напряжения | 25 V/us |
| standard package name | SO |
| supplier device package | 8-SOIC |
| supplier package | SOIC |
| supplier temperature grade | Industrial |
| тип питания | Single |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| тип входа | Rail-to-Rail |
| тип выхода | Rail-to-Rail |
| торговая марка | Texas Instruments |
| type | Low Voltage Amplifier |
| typical gain bandwidth product | 17MHz |
| typical gain bandwidth product (mhz) | 17 |
| typical input noise voltage density (nv/rthz) | 16@5V |
| typical noninverting input current noise density (pa/rthz) | 0.22@5V |
| typical output current (ma) | 25(Max) |
| typical slew rate (v/us) | 25@5V |
| typical voltage gain (db) | 108.63 |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| усиление по напряжению, дб | 108.63 dB |
| vcm - синфазное напряжение | 1.8 V to 24 V |
| вес, г | 0.08 |
| вид монтажа | SMD/SMT |
| voltage - input offset | 1.3mV |
| voltage - supply, single/dual (в±) | 1.8V ~ 24V, В±0.9V ~ 12V |
| vos - входное напряжение смещения нуля | 1 mV |
| выходной ток на канал | 24 mA |
| Ширина | 3.9 мм |
