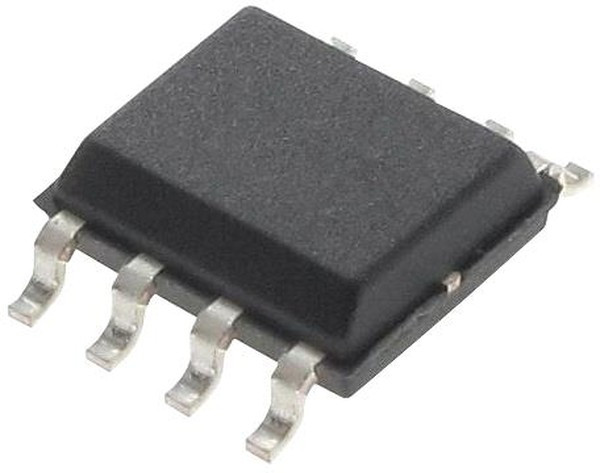

LM358AD, Op Amp Dual Low Power Amplifier ±15V/30V 8-Pin SO N Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: LM358AD
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Linear > Amplifier - Operational Описание Операционный усилитель, Каналы 2, SO8
Информация о производителе | |
Производитель | STMicroelectronics |
Основные | |
Дата загрузки | 05.05.2024 |
Время загрузки | 3:26:11 |
Бренд | STMicroelectronics |
Вес и габариты | |
Высота | 1.65 mm |
automotive | No |
cmrr - коэффициент подавления синфазного сигнала | 65 dB |
common mode rejection ratio | 70(dB) |
длина | 5 mm |
dual supply voltage (max) | ±15(V) |
dual supply voltage (min) | ±1.5(V) |
dual supply voltage (typ) | ±3/±5/±9/±12(V) |
eccn (us) | EAR99 |
en - интенсивность шума входного напряжения | 55 nV/sqrt Hz |
eu rohs | Compliant |
gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1.1 MHz |
ib - входной ток смещения | 100 nA |
input bias current | 50(nA) |
input offset voltage | 3(mV) |
категория | Электронные компоненты/Микросхемы |
категория продукта | Операционные усилители |
количество каналов | 2 Channel |
lead shape | Gull-wing |
максимальная рабочая температура | + 70 C |
максимальное напряжение сдвоенного питания | +/- 15 V |
manufacturer type | Low Power Amplifier |
maximum dual supply voltage (v) | ±15 |
maximum input bias current (ua) | 0.05 5V |
maximum input offset current | 0.01@5V |
maximum input offset current (ua) | 0.01 5V |
maximum input offset voltage (mv) | 3 5V |
maximum operating temperature (°c) | 70 |
maximum single supply voltage (v) | 30 |
минимальная рабочая температура | 0 C |
минимальное напряжение сдвоенного питания | +/- 1.5 V |
minimum cmrr (db) | 70 |
minimum cmrr range (db) | 70 to 71 |
minimum dual supply voltage (v) | ±1.5 |
minimum operating temperature (°c) | 0 |
minimum single supply voltage (v) | 3 |
mounting | Surface Mount |
напряжение питания - макс. | 30 V |
напряжение питания - мин. | 3 V |
напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
number of channels per chip | 2 |
number of elements | 2 |
operating temperature classification | Commercial |
operating temp range | 0C to 70C |
отключение | No Shutdown |
package type | SO N |
packaging | Tube |
партномер | 8003195179 |
part status | Active |
pcb changed | 8 |
pd - рассеивание мощности | 500 mW (1/2 W) |
pin count | 8 |
подкатегория | Amplifier ICs |
power supply requirement | Single/Dual |
power supply type | Single|Dual |
ppap | No |
продукт | Operational Amplifiers |
psrr - коэффициент подавления помех по питанию | 65 dB |
рабочее напряжение питания | 3 V to 30 V, +/- 1.5 V to +/- 15 V |
рабочий ток источника питания | 350 uA |
rad hardened | No |
rail/rail i/o type | No |
размер фабричной упаковки | 2000 |
серия | LM358A |
shut down feature | No |
shut down support | No |
single supply voltage (max) | 30(V) |
single supply voltage (min) | 3(V) |
single supply voltage (typ) | 5/9/12/15/18/24/28(V) |
slew rate | 0.6(V/us) |
sr - скорость нарастания выходного напряжения | 0.6 V/us |
standard package name | SOP |
supplier package | SO N |
technology | Bipolar |
технология | Bipolar |
тип питания | Single, Dual |
тип продукта | Op Amps - Operational Amplifiers |
тип усилителя | Low Power Amplifier |
тип входа | Rail-to-Rail |
торговая марка | STMicroelectronics |
type | Low Power Amplifier |
typical dual supply voltage (v) | ±3|±5|±9|±12 |
typical gain bandwidth product (mhz) | 01.01.2024 |
typical input noise voltage density (nv/rthz) | 55 30V |
typical output current (ma) | 40 15V |
typical single supply voltage (v) | 5|9|12|15|18|24|28 |
typical slew rate (v/us) | 0.6 15V |
typical voltage gain (db) | 100 |
unity gain bandwidth product | 01.01.2024 |
упаковка | Tube |
упаковка / блок | SO-8 |
усиление по напряжению, дб | 100 dB |
вес, г | 0.5 |
вид монтажа | SMD/SMT |
voltage gain in db | 100(dB) |
vos - входное напряжение смещения нуля | 3 mV |
выходной ток на канал | 40 mA |
Ширина | 4 мм |
