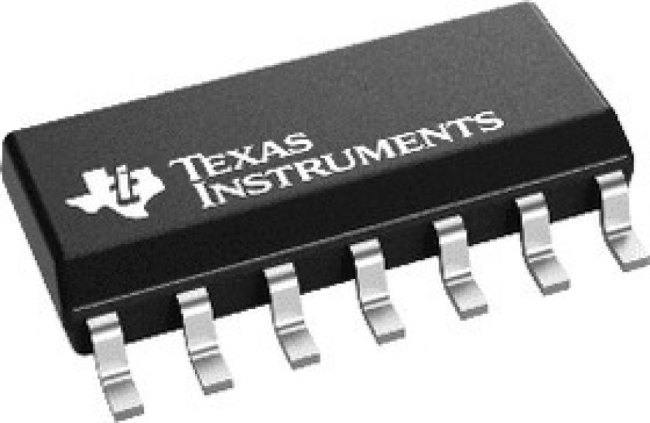

LM324PW
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Integrated Circuits (ICs)\Linear - Amplifiers - Instrumentation, OP Amps, Buffer AmpsGeneral Purpose Amplifier 4 Circuit 14-TSSOP
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:45:51 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| amplifier type | General Purpose |
| amplifier type: | High Gain Amplifier |
| automotive | No |
| base product number | LM324 -> |
| cmrr - common mode rejection ratio: | 80 dB |
| current - input bias | 20nA |
| current - output / channel | 30mA |
| current - supply | 1.4mA (x4 Channels) |
| dual supply voltage: | +/-3 V, +/-5 V, +/-9 V |
| eccn | EAR99 |
| en - input voltage noise density: | 35 nV/sqrt Hz |
| factory pack quantity: factory pack quantity: | 90 |
| features: | Standard Amps |
| gain bandwidth product | 1.2MHz |
| gbp - gain bandwidth product: | 1.2 MHz |
| htsus | 8542.33.0001 |
| ib - input bias current: | 250 nA |
| input type: | Rail-to-Rail |
| категория | Электронные компоненты/Микросхемы |
| manufacturer: | Texas Instruments |
| maximum dual supply voltage: | +/-16 V |
| maximum input bias current - (ua) | 0.25@5V |
| maximum input offset current - (ua) | 0.05@5V |
| maximum input offset voltage - (mv) | 7@30V |
| maximum operating temperature: | +70 C |
| minimum dual supply voltage: | +/-1.5 V |
| minimum operating temperature: | 0 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| number of channels: | 4 Channel |
| number of channels per chip | 4 |
| number of circuits | 4 |
| operating supply current: | 1.4 mA |
| operating supply voltage: | 3 V to 32 V, +/-1.5 V to+/-16 V |
| operating temperature | 0В°C ~ 70В°C (TA) |
| output current per channel: | 20 mA |
| package | Tube |
| package / case | 14-TSSOP (0.173"", 4.40mm Width) |
| package / case: | TSSOP-14 |
| package type | TSSOP |
| packaging | Tape and Reel |
| packaging: | Tube |
| партномер | 8005783240 |
| pin count | 14 |
| power supply type | Dual, Single |
| product: | Operational Amplifiers |
| product category: | Operational Amplifiers-Op Amps |
| product type: | Op Amps-Operational Amplifiers |
| rail to rail | No |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | Automotive, AEC-Q100 -> |
| series: | LM324 |
| shutdown: | No Shutdown |
| shut down support | No |
| slew rate | 0.5V/Вµs |
| sr - slew rate: | 500 mV/us |
| standard package name | SOP |
| subcategory: | Amplifier ICs |
| supplier device package | 14-TSSOP |
| supplier package | TSSOP |
| supply type: | Single, Dual |
| supply voltage - max: | 32 V |
| supply voltage - min: | 3 V |
| technology | Bipolar |
| technology: | Bipolar |
| type | General Purpose Amplifier |
| typical gain bandwidth product | 1.2MHz |
| typical gain bandwidth product - (mhz) | 01.02.2024 |
| typical single supply voltage | 32 V |
| typical slew rate - (v/us) | 0.5@?15V |
| vcm - common mode voltage: | Negative Rail to Positive Rail-1.5 V |
| вес, г | 0.363 |
| voltage gain db: | 100 dB |
| voltage - input offset | 3mV |
| voltage - supply, single/dual (в±) | 3V ~ 30V, В±1.5V ~ 15V |
| vos - input offset voltage: | 7 mV |
