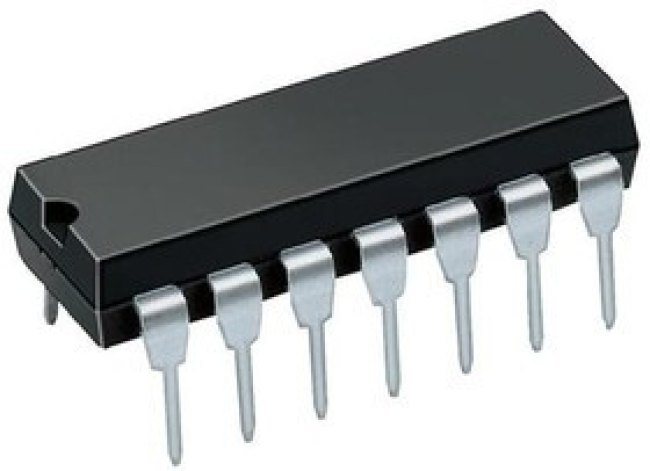

LM324N, Операционный усилитель широкого назначения DIP14
Оставить отзыв
В избранноеВ сравнение
Артикул: LM324N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание Операционный усилитель широкого назначения DIP14 Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
THT
Кол-во каналов
4
Мин.напряжение питания, В
3
Макс.напряжение питания, В
32
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 2:29:22 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| amplifier type | Precision |
| automotive | No |
| частота | единичного усиления 1.2 МГц |
| число оу в одном корпусе | 4 |
| cmrr - коэффициент подавления синфазного сигнала | 65 dB to 85 dB |
| eccn (us) | ear99 |
| eu rohs | compliant |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1 MHz |
| граничная частота усиления в малосигнальном режиме, мгц | 01.03.2024 |
| ib - входной ток смещения | 100 nA |
| input offset voltage drift (uv/°c) | 7(Typ) |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| характеристика | Токовое смещение на входе 20 нА |
| коэффициент ослабления синфазной составляющей (косс), дб | 70 |
| количество | каналов 4 |
| количество каналов | 4 Channel |
| lead shape | Through Hole |
| максимальная рабочая температура | + 70 C |
| максимальное напряжение питания, в | 15 |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±16 |
| maximum input bias current (ua) | 0.25@5V |
| maximum input offset current (ua) | 0.05@5V |
| maximum input offset voltage (mv) | 7@5V |
| maximum operating temperature | +70 °C |
| maximum operating temperature (°c) | 70 |
| maximum power dissipation (mw) | 1130 |
| maximum quiescent current (ma) | 1.2@5V@0C to 70C |
| maximum single supply voltage (v) | 32 |
| минимальная рабочая температура | 0 C |
| минимальное напряжение питания, в | 01.05.2024 |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum cmrr (db) | 65 |
| minimum cmrr range (db) | 65 to 70 |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature | 0 °C |
| minimum operating temperature (°c) | 0 |
| minimum psrr (db) | 65 |
| minimum single supply voltage (v) | 3 |
| mounting | Through Hole |
| mounting type | Through Hole |
| msl(уровень чувствительности к влажности) | 1 |
| напряжение | смещения на входе 3000 мкВ |
| напряжение питания | однополярное(+)/двуполярное(±)+3…32, ±1.5…16 В |
| напряжение питания - макс. | 32 V |
| напряжение питания - мин. | 3 V |
| number of channels per chip | 4 |
| отключение | No Shutdown |
| package type | PDIP |
| packaging | Tube |
| партномер | 8007884623 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| power supply type | Single|Dual |
| ppap | No |
| продукт | Operational Amplifiers |
| рабочая температура | 0…+70 °С |
| рабочее напряжение питания | 3 V to 32 V, +/- 1.5 V to +/- 16 V |
| рабочий ток источника питания | 180 uA |
| rail to rail | No |
| размер фабричной упаковки | 25 |
| серия | LM324-N |
| shut down support | No |
| скорость | нарастания выходного сигнала 0.5 В/мкс |
| скорость нарастания выходного напряжения, в/мкс | 0.4 |
| sr - скорость нарастания выходного напряжения | 0.5 V/us |
| standard package name | DIP |
| supplier package | PDIP |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| тип входа | Rail-to-Rail |
| ток | собственного потребления 1.4 мА |
| торговая марка | Texas Instruments |
| Тип | усилителя общего применения |
| type | Low Power Amplifier |
| typical dual supply voltage | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
| typical dual supply voltage (v) | ±3|±5|±9|±12|±15 |
| typical gain bandwidth product | 1.2MHz |
| typical gain bandwidth product (mhz) | 1 |
| typical high level output voltage (v) | 28 |
| typical input bias current (ua) | 0.045@5V |
| typical input noise voltage density (nv/rthz) | 40 |
| typical input voltage noise density | 35nV/√Hz |
| typical low level output voltage (v) | 0.005 |
| typical output current (ma) | 40@15V |
| typical single supply voltage | 5 → 28 V |
| typical slew rate | 0.5V/µs |
| typical slew rate (v/us) | 0.5 |
| typical voltage gain | 100 dB |
| typical voltage gain (db) | 100 |
| упаковка | Tube |
| упаковка / блок | PDIP-14 |
| vcm - синфазное напряжение | 3 V to 32 V |
| вес, г | 0.99 |
| вид монтажа | Through Hole |
| входное напряжение смещения, мв | 7 |
| входной ток смещения, на | 150 |
| vos - входное напряжение смещения нуля | 7 mV |
| возможность работы от одного источника питания | есть |
| выходной ток | 40 mA |
| выходной ток на канал | 40 mA |
| width | 6.35mm |
