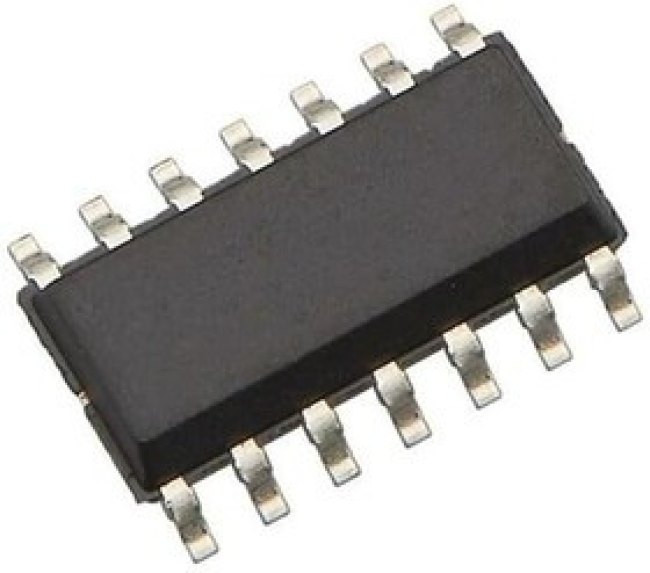

LM324DR
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание Микросхема операционный усилитель, 1,2МГц, 3-32В, SO14 Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
4
Мин.напряжение питания, В
3
Макс.напряжение питания, В
30
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:26:19 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| amplifier type | General Purpose |
| automotive | No |
| base product number | LM324 -> |
| current - input bias | 20nA |
| current - output / channel | 30mA |
| current - supply | 1.4mA (x4 Channels) |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| gain bandwidth product | 1.2MHz |
| gbp - gain bandwidth product | 1.2MHz |
| htsus | 8542.33.0001 |
| iq per channel (typ) | 1.4mA |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| manufacturer type | High Gain Amplifier |
| maximum dual supply voltage (v) | ±16 |
| maximum input bias current (ua) | 0.25 5V |
| maximum input offset current (ua) | 0.05 5V |
| maximum input offset voltage (mv) | 7 30V |
| maximum operating temperature | 70В°C |
| maximum operating temperature (°c) | 70 |
| maximum quiescent current (ma) | 1.2 5V 0C to 70C |
| maximum single supply voltage (v) | 32 |
| minimum cmrr (db) | 65 |
| minimum cmrr range (db) | 65 to 70 |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature | 0В°C |
| minimum operating temperature (°c) | 0 |
| minimum single supply voltage (v) | 3 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| msl(уровень чувствительности к влажности) | 1 |
| number of channels per chip | 4 |
| number of circuits | 4 |
| operating temperature | 0В°C ~ 70В°C (TA) |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| package type | SOIC |
| packaging | Tape and Reel |
| партномер | 8023084542 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| power supply type | Single|Dual |
| ppap | No |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | Automotive, AEC-Q100 -> |
| shut down support | No |
| slew rate | 0.5V/Вµs |
| sr - slew rate | 0.5 V/us |
| standard package name | SOP |
| supplier device package | 14-SOIC |
| supplier package | SOIC |
| supply voltage - max | 32V, В±1.5V |
| supply voltage - min | 3V |
| type | High Gain Amplifier |
| typical dual supply voltage (v) | ±3|±5|±9|±12|±15 |
| typical gain bandwidth product | 1.2MHz |
| typical gain bandwidth product (mhz) | 01.02.2024 |
| typical high level output voltage (v) | 28 |
| typical input bias current (ua) | 0.02 5V |
| typical input noise voltage density (nv/rthz) | 35±15V |
| typical low level output voltage (v) | 0.005 |
| typical output current (ma) | 30 15V |
| typical single supply voltage | 3 → 32 V |
| typical single supply voltage (v) | 5|9|12|15|18|24|28 |
| typical slew rate (v/us) | 0.5±15V |
| typical voltage gain (db) | 100 |
| упаковка | REEL, 2500 шт. |
| вес брутто | 0.31 |
| voltage - input offset | 3mV |
| voltage - supply, single/dual (в±) | 3V ~ 30V, В±1.5V ~ 15V |
