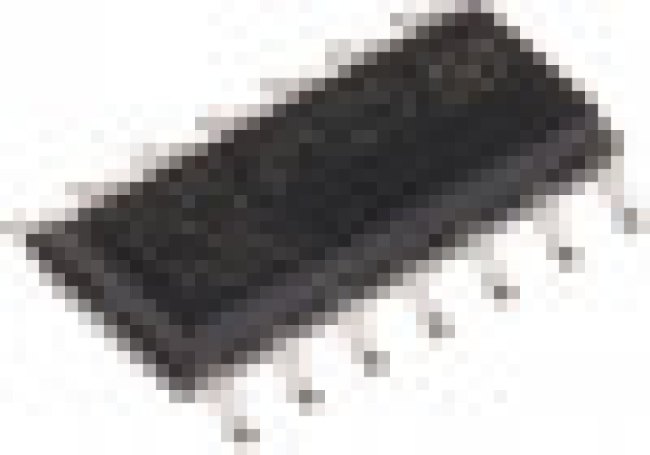

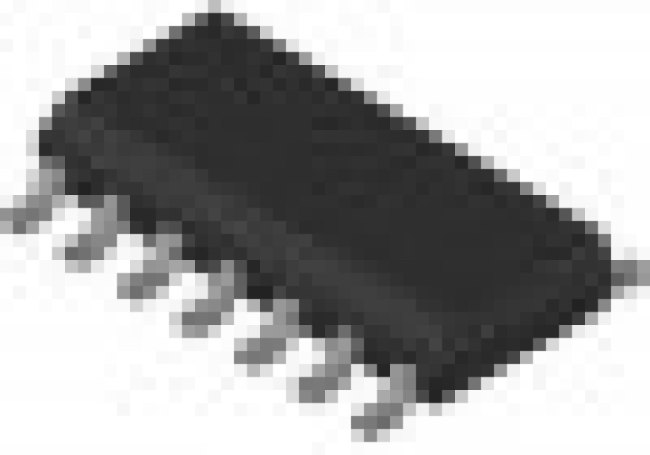

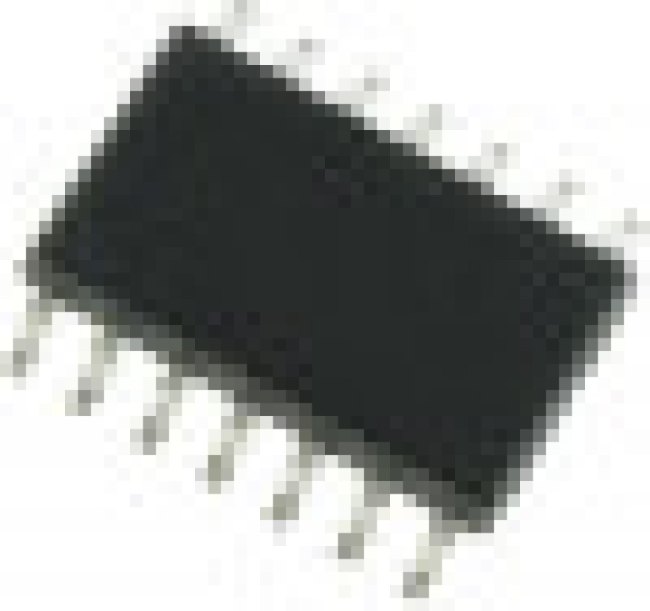

LM324D, Op Amp Quad Low Power Amplifier ±15V/30V 14-Pin SOIC Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: LM324D
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Amplifiers\Amplifiers and Comparators\Operational Amplifiers (Op Amps) Описание Микросхема, операционный усилитель, 1,3МГц, 3-32В, Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
4
Мин.напряжение питания, В
3
Макс.напряжение питания, В
32
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:26:19 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| amplifier type | Low Power |
| amplifier type: | Low Power Amplifier |
| automotive | No |
| cmrr - common mode rejection ratio: | 80 dB |
| dual supply voltage: | +/-3 V, +/-5 V, +/-9 V, +/-12 V |
| eccn (us) | EAR99 |
| en - input voltage noise density: | 40 nV/sqrt Hz |
| factory pack quantity: factory pack quantity: | 1000 |
| gbp - gain bandwidth product: | 1.3 MHz |
| ib - input bias current: | 100 nA |
| input type: | Rail-to-Rail |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 4 Channel |
| lead shape | Gull-wing |
| максимальная рабочая температура | +70 C |
| максимальное напряжение сдвоенного питания | +/-15 V |
| manufacturer: | STMicroelectronics |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage: | +/-15 V |
| maximum dual supply voltage (v) | ±15 |
| maximum input bias current (ua) | 0.15@5V |
| maximum input offset current (ua) | 0.03@5V |
| maximum input offset voltage (mv) | 7@5V |
| maximum operating temperature | +70 °C |
| maximum operating temperature: | +70 C |
| maximum operating temperature (°c) | 70 |
| maximum quiescent current (ma) | 1.2@5V |
| maximum single supply voltage (v) | 30 |
| минимальная рабочая температура | 0 C |
| минимальное напряжение сдвоенного питания | +/-1.5 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage: | +/-1.5 V |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature | 0 °C |
| minimum operating temperature: | 0 C |
| minimum operating temperature (°c) | 0 |
| minimum single supply voltage (v) | 3 |
| mounting | Surface Mount |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| number of channels: | 4 Channel |
| number of channels per chip | 4 |
| operating supply current: | 1.5 mA |
| operating supply voltage: | 3 V to 30 V, +/-1.5 V to+/-15 V |
| отключение | No Shutdown |
| output current per channel: | 40 mA |
| package / case: | SOIC-14 |
| package type | SOIC |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8001164748 |
| part status | Active |
| pcb changed | 14 |
| pd - power dissipation: | 400 mW |
| pin count | 14 |
| power supply type | Single|Dual |
| ppap | No |
| process technology | Bipolar |
| product: | Operational Amplifiers |
| product category: | Operational Amplifiers-Op Amps |
| product type: | Op Amps-Operational Amplifiers |
| рабочее напряжение питания | 3 V to 30 V, +/-1.5 V to+/-15 V |
| rail to rail | No |
| размер фабричной упаковки | 50 |
| rohs | Подробности |
| series: | LM324 |
| shutdown: | No Shutdown |
| shut down support | No |
| sr - slew rate: | 400 mV/us |
| standard package name | SO |
| subcategory: | Amplifier ICs |
| supplier package | SOIC |
| supply type: | Single, Dual |
| supply voltage - max: | 30 V, +/-15 V |
| supply voltage - min: | 3 V, +/-1.5 V |
| technology: | Bipolar |
| технология | Bipolar |
| ток питания | 1.2 mA |
| торговая марка | STMicroelectronics |
| type | Low Power Amplifier |
| typical dual supply voltage | ±12 V, ±3 V, ±5 V, ±9 V |
| typical dual supply voltage (v) | ±3|±5|±9|±12 |
| typical gain bandwidth product | 1.3MHz |
| typical gain bandwidth product (mhz) | 01.03.2024 |
| typical input noise voltage density (nv/rthz) | 40@30V |
| typical output current (ma) | 40@15V |
| typical single supply voltage | 5 → 28 V |
| typical slew rate | 0.4V/µs |
| typical slew rate (v/us) | 0.4@15V |
| typical voltage gain | 100 dB |
| typical voltage gain (db) | 100 |
| упаковка | Tube |
| упаковка / блок | SO-14 |
| вес, г | 0.4 |
| вид монтажа | SMD/SMT |
| voltage gain db: | 100 dB |
| vos - input offset voltage: | 7 mV |
| выходной ток | 40 mA |
| width | 4mm |
