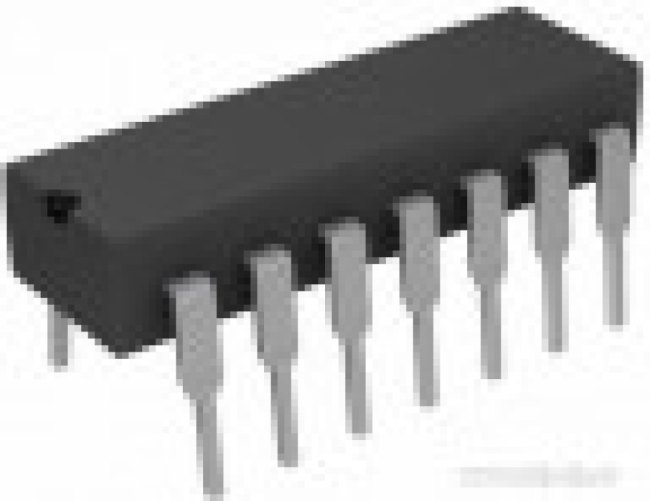

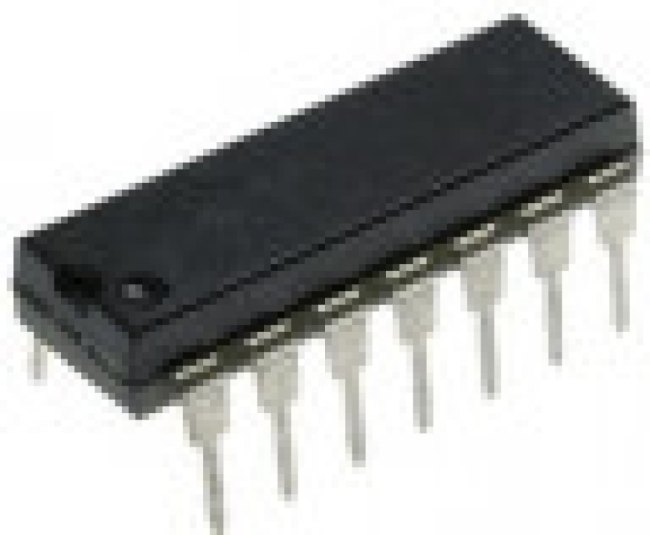

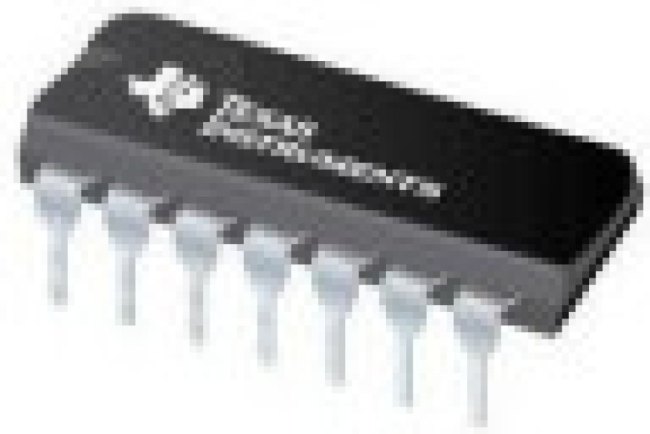

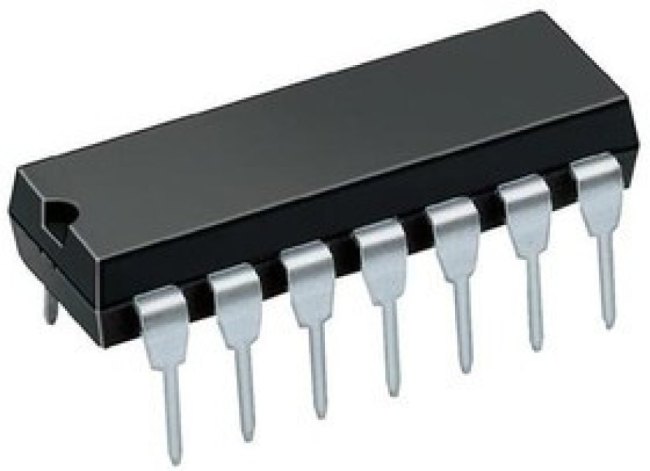

LM324AN/NOPB
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание Операционный усилитель широкого назначения PDIP14 Характеристики Категория
Микросхема
Тип
операционный усилитель
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 1:02:53 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| amplifier type | Precision |
| cmrr - коэффициент подавления синфазного сигнала | 65 dB to 85 dB |
| common mode rejection ratio | 65(dB) |
| dual supply voltage (max) | ±16(V) |
| dual supply voltage (min) | ±1.5(V) |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1 MHz |
| ib - входной ток смещения | 100 nA |
| input bias current | 100(nA) |
| input offset voltage | 3(mV) |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 4 Channel |
| максимальная рабочая температура | + 70 C |
| maximum operating temperature | +70 °C |
| минимальная рабочая температура | 0 C |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum operating temperature | 0 °C |
| mounting | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 32 V |
| напряжение питания - мин. | 3 V |
| number of channels per chip | 4 |
| number of elements | 4 |
| operating temperature classification | Commercial |
| operating temp range | 0C to 70C |
| отключение | No Shutdown |
| package type | PDIP |
| packaging | Rail/Tube |
| партномер | 8006026623 |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| power dissipation | 1.13(W) |
| power supply rejection ratio | 65(dB) |
| power supply requirement | Single/Dual |
| power supply type | Dual, Single |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 3 V to 32 V, +/- 1.5 V to +/- 16 V |
| рабочий ток источника питания | 180 uA |
| rad hardened | No |
| rail/rail i/o type | No |
| rail to rail | No |
| размер фабричной упаковки | 25 |
| серия | LM324-N |
| shut down feature | No |
| single supply voltage (max) | 32(V) |
| single supply voltage (min) | 3(V) |
| single supply voltage (typ) | 5/9/12/15/18/24/28(V) |
| slew rate | 0.5(V/us) |
| sr - скорость нарастания выходного напряжения | 0.5 V/us |
| technology | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| тип входа | Rail-to-Rail |
| торговая марка | Texas Instruments |
| typical dual supply voltage | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
| typical gain bandwidth product | 1.2MHz |
| typical input voltage noise density | 35nV/√Hz |
| typical single supply voltage | 5 → 28 V |
| typical slew rate | 0.5V/µs |
| typical voltage gain | 100 dB |
| unity gain bandwidth product | 1 |
| упаковка | Tube |
| упаковка / блок | PDIP-14 |
| vcm - синфазное напряжение | 3 V to 32 V |
| вид монтажа | Through Hole |
| voltage gain in db | 100(dB) |
| vos - входное напряжение смещения нуля | 7 mV |
| выходной ток на канал | 40 mA |
| width | 6.35mm |
