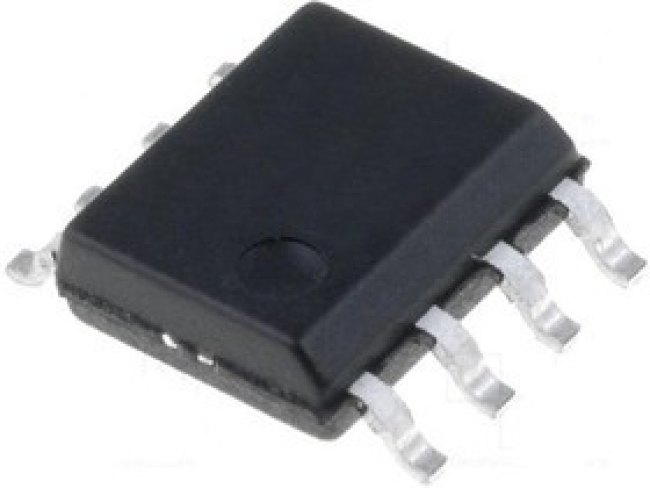

LM318M
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Электроэлемент Описание IC: operational amplifier; 15MHz; Ch: 1; SO8; ±5?20VDC,10?40VDC Характеристики Категория
Микросхема
Тип
операционный усилитель
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 2:49:09 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.45 mm |
| amplifier type | General Purpose |
| base product number | LM318 -> |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB to 100 dB |
| common mode rejection ratio | 70(dB) |
| current - input bias | 150nA |
| current - supply | 5mA |
| длина | 4.9 mm |
| dual supply voltage (max) | ±20(V) |
| dual supply voltage (min) | ±5(V) |
| dual supply voltage (typ) | ±9/±12/±15/±18(V) |
| eccn | EAR99 |
| en - интенсивность шума входного напряжения | 15 nV/sqrt Hz |
| gain bandwidth product | 15MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 15 MHz |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 500 nA |
| input bias current | 500(nA) |
| input offset voltage | 10(mV) |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 1 Channel |
| максимальная рабочая температура | + 70 C |
| максимальное напряжение сдвоенного питания | +/- 20 V |
| минимальная рабочая температура | 0 C |
| минимальное напряжение сдвоенного питания | +/- 5 V |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 40 V |
| напряжение питания - мин. | 10 V |
| напряжение сдвоенного питания | +/- 9 V, +/- 12 V, +/- 15 V, +/- 18 V |
| number of circuits | 1 |
| number of elements | 1 |
| operating temperature | 0В°C ~ 70В°C |
| operating temperature classification | Commercial |
| operating temp range | 0C to 70C |
| отключение | No Shutdown |
| package | Tube |
| package / case | 8-SOIC (0.154"", 3.90mm Width) |
| package type | SOIC |
| packaging | Rail/Tube |
| партномер | 8007911925 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power dissipation | 0.5(W) |
| power supply requirement | Dual |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 10 V to 40 V |
| рабочий ток источника питания | 4.5 mA |
| rad hardened | No |
| rail/rail i/o type | No |
| размер фабричной упаковки | 95 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| серия | LM318-N |
| shut down feature | No |
| single supply voltage (max) | Not Required(V) |
| single supply voltage (min) | Not Required(V) |
| single supply voltage (typ) | Not Required(V) |
| slew rate | 70(V/us) |
| sr - скорость нарастания выходного напряжения | 70 V/us |
| supplier device package | 8-SOIC |
| technology | Bipolar |
| технология | Bipolar |
| тип питания | Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| торговая марка | Texas Instruments |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| усиление по напряжению, дб | 106.02 dB |
| вес, г | 0.08 |
| вид монтажа | SMD/SMT |
| voltage gain in db | 106.02(dB) |
| voltage - input offset | 4mV |
| voltage - supply, single/dual (в±) | 10V ~ 40V, В±5V ~ 20V |
| vos - входное напряжение смещения нуля | 10 mV |
| Ширина | 3.9 мм |
| -3db bandwidth | 15MHz |
