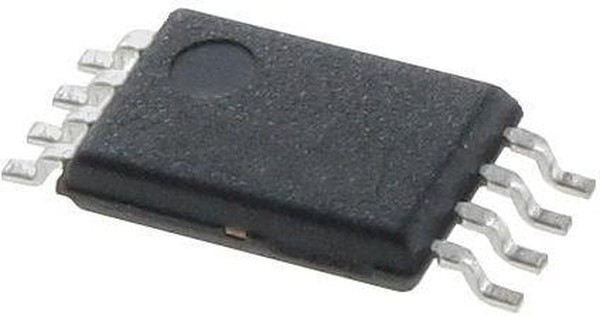

LM2904YPT, Операционный усилитель, 1,1МГц, 3-30В, Каналы 2, TSSOP8
Оставить отзыв
В избранноеВ сравнение
Артикул: LM2904YPT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Операционные усилители LP Bipolar Op-Amp 100dB 1.1MHz
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:24:22 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1 mm |
| amplifier type | Operational Amplifier |
| automotive | Yes |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| common mode rejection ratio | 70(dB) |
| длина | 3 mm |
| dual supply voltage (max) | ±15(V) |
| dual supply voltage (min) | ±1.5(V) |
| dual supply voltage (typ) | ±3/±5/±9/±12(V) |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 55 nV/sqrt Hz |
| eu rohs | compliant |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1.1 MHz |
| ib - входной ток смещения | 150 nA |
| input bias current | 150(nA) |
| input offset voltage | 7(mV) |
| input offset voltage drift (uv/°c) | 30 |
| ios - входной ток разбаланса | 30 nA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 2 Channel |
| квалификация | AEC-Q100 |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение сдвоенного питания | +/- 15 V |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±15 |
| maximum input bias current (ua) | 0.15 5V |
| maximum input offset current | 0.03@5V |
| maximum input offset current (ua) | 0.03 5V |
| maximum input offset voltage (mv) | 7 5V |
| maximum operating temperature (°c) | 125 |
| maximum quiescent current (ma) | 1.2 5V |
| maximum single supply voltage (v) | 30 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 3 |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 30 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| number of channels per chip | 2 |
| number of elements | 2 |
| operating temperature classification | Automotive |
| operating temp range | -40C to 125C |
| отключение | No Shutdown |
| package type | 8-TSSOP |
| packaging | Tape and Reel |
| партномер | 8014888060 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply requirement | Single/Dual |
| power supply type | Single|Dual |
| ppap | Unknown |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 100 dB |
| рабочее напряжение питания | 30 V |
| рабочий ток источника питания | 700 uA |
| rad hardened | No |
| rail/rail i/o type | No |
| размер фабричной упаковки | 4000 |
| серия | LM2904 |
| shut down feature | No |
| shut down support | No |
| single supply voltage (max) | 30(V) |
| single supply voltage (min) | 3(V) |
| single supply voltage (typ) | 5/9/12/15/18/24/28(V) |
| slew rate | 0.6(V/us) |
| sr - скорость нарастания выходного напряжения | 0.6 V/us |
| standard package name | SOP |
| supplier package | TSSOP |
| supplier temperature grade | Automotive |
| technology | Bipolar |
| технология | Bipolar |
| тип питания | Single |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | General Purpose Amplifier |
| торговая марка | STMicroelectronics |
| type | Low Power Amplifier |
| typical dual supply voltage (v) | ±3|±5|±9|±12 |
| typical gain bandwidth product | 1.1MHz |
| typical gain bandwidth product (mhz) | 01.01.2024 |
| typical high level output voltage (v) | 28 |
| typical input bias current (ua) | 0.02 5V |
| typical input noise voltage density (nv/rthz) | 55 30V |
| typical low level output voltage (v) | 0.005 |
| typical output current (ma) | 20 5V |
| typical single supply voltage | 3 → 30 V |
| typical single supply voltage (v) | 5|9|12|15|18|24|28 |
| typical slew rate (v/us) | 0.6 15V |
| typical voltage gain (db) | 100 |
| unity gain bandwidth product | 01.01.2024 |
| упаковка / блок | TSSOP-8 |
| усиление по напряжению, дб | 100 dB |
| вес, г | 1 |
| вид монтажа | SMD/SMT |
| voltage gain in db | 100(dB) |
| vos - входное напряжение смещения нуля | 2 mV |
| Ширина | 4.4 мм |
