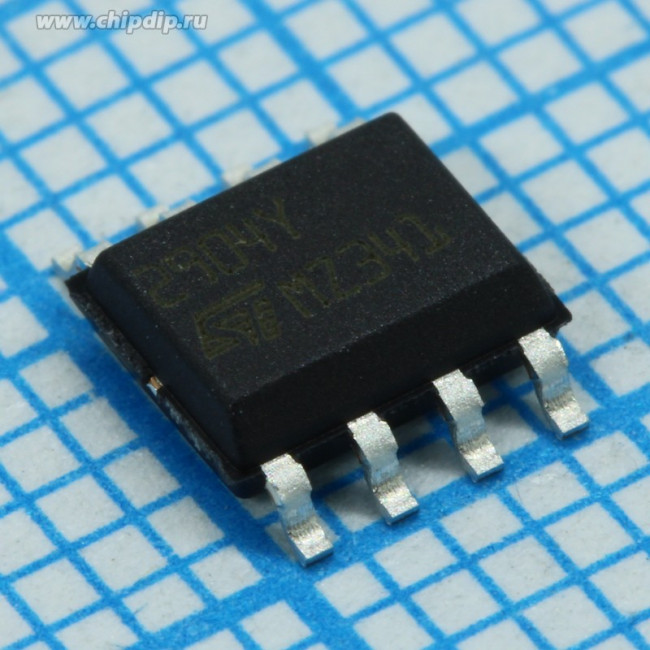

LM2904YDT, Op Amp Dual Low Power Amplifier ±15V/30V Automotive AEC-Q100 8-Pin SO N T/R
Оставить отзыв
В избранноеВ сравнение
Артикул: LM2904YDT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Amplifiers\Amplifiers and Comparators\Operational Amplifiers (Op Amps) Описание IC: operational amplifier; 1.1MHz; 3?30V; Ch: 2; SO8; reel,tape Характеристики Категория
Микросхема
Тип
операционный усилитель
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:01:57 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1.65 mm (Max) |
| amplifier type | Low Power |
| automotive | Yes |
| cmrr - common mode rejection ratio | 70 dB |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| common mode rejection ratio | 70(dB) |
| длина | 5 mm (Max) |
| dual supply voltage | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| dual supply voltage (max) | ±15(V) |
| dual supply voltage (min) | ±1.5(V) |
| dual supply voltage (typ) | ±3/±5/±9/±12(V) |
| eccn (us) | ear99 |
| en - input voltage noise density | 55 nV/sqrt Hz |
| en - интенсивность шума входного напряжения | 55 nV/sqrt Hz |
| factory pack quantity | 2500 |
| gbp - gain bandwidth product | 1.1 MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1.1 MHz |
| height | 1.65 mm |
| ib - input bias current | 150 nA |
| ib - входной ток смещения | 150 nA |
| input bias current | 150(nA) |
| input offset voltage | 7(mV) |
| input offset voltage drift (uv/°c) | 30 |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 2 Channel |
| квалификация | AEC-Q100 |
| lead shape | Gull-wing |
| length | 5 mm |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение сдвоенного питания | 30 V |
| manufacturer | STMicroelectronics |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage | 30 V |
| maximum dual supply voltage (v) | ±15 |
| maximum input bias current (ua) | 0.15@5V |
| maximum input offset current | 0.03@5V |
| maximum input offset current (ua) | 0.03@5V |
| maximum input offset voltage (mv) | 7@5V |
| maximum operating temperature | + 125 C |
| maximum operating temperature (°c) | 125 |
| maximum quiescent current (ma) | 1.2@5V |
| maximum single supply voltage (v) | 30 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | 3 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage | 3 V |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature | - 40 C |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 3 |
| mounting | surface mount |
| mounting style | SMD/SMT |
| напряжение питания - макс. | 30 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| number of channels | 2 Channel |
| number of channels per chip | 2 |
| number of elements | 2 |
| operating supply current | 1.2 mA |
| operating supply voltage | 3 V to 30 V |
| operating temperature classification | Automotive |
| operating temp range | -40C to 125C |
| отключение | No Shutdown |
| package / case | SO-8 |
| package type | SO N |
| packaging | Tape and Reel |
| партномер | 8001212351 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply requirement | Single/Dual |
| power supply type | Single|Dual |
| ppap | Unknown |
| product | Operational Amplifiers |
| product category | Operational Amplifiers - Op Amps |
| product type | Op Amps - Operational Amplifiers |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 100 dB |
| psrr - power supply rejection ratio | 100 dB |
| qualification | AEC-Q100 |
| рабочее напряжение питания | 3 V to 30 V |
| рабочий ток источника питания | 1.2 mA |
| rad hardened | No |
| rail/rail i/o type | No |
| размер фабричной упаковки | 2500 |
| series | LM2904 |
| серия | LM2904 |
| shutdown | No Shutdown |
| shut down feature | No |
| shut down support | No |
| single supply voltage (max) | 30(V) |
| single supply voltage (min) | 3(V) |
| single supply voltage (typ) | 5/9/12/15/18/24/28(V) |
| slew rate | 0.6(V/us) |
| sr - скорость нарастания выходного напряжения | 0.6 V/us |
| sr - slew rate | 0.6 V/us |
| standard package name | SO |
| subcategory | Amplifier ICs |
| supplier package | SO N |
| supplier temperature grade | Automotive |
| supply type | Single, Dual |
| supply voltage - max | 30 V |
| supply voltage - min | 3 V |
| technology | Bipolar |
| технология | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power |
| торговая марка | STMicroelectronics |
| type | Low Power Amplifier |
| typical dual supply voltage (v) | ±3|±5|±9|±12 |
| typical gain bandwidth product (mhz) | 01.01.2024 |
| typical high level output voltage (v) | 28 |
| typical input bias current (ua) | 0.02@5V |
| typical input noise voltage density (nv/rthz) | 55@30V |
| typical low level output voltage (v) | 0.005 |
| typical output current (ma) | 20@5V |
| typical slew rate (v/us) | 0.6@15V |
| typical voltage gain (db) | 100 |
| unity gain bandwidth product | 01.01.2024 |
| unit weight | 0.017870 oz |
| упаковка / блок | SO-8 |
| усиление по напряжению, дб | 100 dB |
| вес, г | 0.5 |
| вид монтажа | SMD/SMT |
| voltage gain db | 100 dB |
| voltage gain in db | 100(dB) |
| vos - input offset voltage | 7 mV |
| vos - входное напряжение смещения нуля | 7 mV |
| Ширина | 4 м |
| width | 4 mm |
