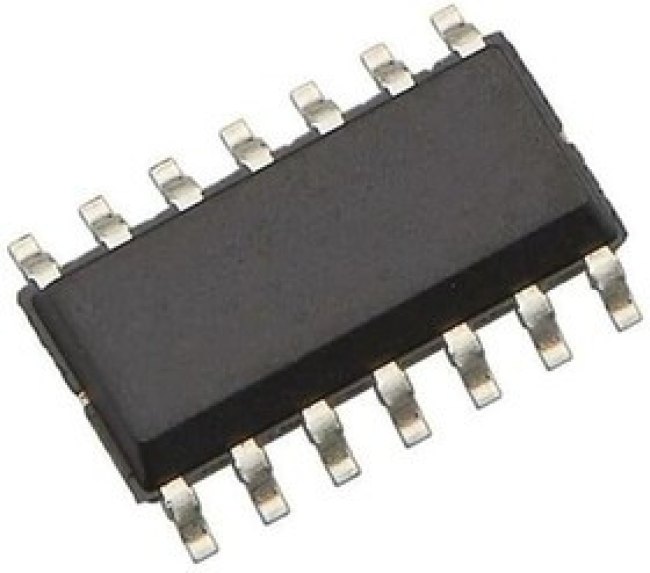

LM2902DT, IC: operational amplifier; 1.3MHz; 3?30V; Ch: 4; SO14; reel
Оставить отзыв
В избранноеВ сравнение
Артикул: LM2902DT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: operational amplifier; 1.3MHz; 3?30V; Ch: 4; SO14; reel Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
4
Мин.напряжение питания, В
3
Макс.напряжение питания, В
30
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:25:34 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| amplifier type | General Purpose |
| base product number | LM2902 -> |
| число оу в одном корпусе | 4 |
| current - input bias | 20nA |
| current - output / channel | 30mA |
| current - supply | 1.5mA (x4 Channels) |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| gain bandwidth product | 800kHz |
| gbp - gain bandwidth product | 1.3MHz |
| граничная частота усиления в малосигнальном режиме, мгц | 01.02.2024 |
| hts | 8542.33.00.01 |
| htsus | 8542.33.0001 |
| iq per channel (typ) | 1.5mA |
| категория | Электронные компоненты/Микросхемы |
| коэффициент ослабления синфазной составляющей (косс), дб | 50 |
| кол-во в упаковке | 2500 |
| lead shape | Gull-wing |
| максимальное напряжение питания, в | 13 |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±15 |
| maximum input bias current (ua) | 0.15@5V |
| maximum input offset current (ua) | 0.03@5V |
| maximum input offset voltage (mv) | 7@5V |
| maximum operating temperature | 125В°C |
| maximum operating temperature (°c) | 125 |
| maximum quiescent current (ma) | 1.2@5V |
| maximum single supply voltage (v) | 30 |
| минимальное напряжение питания, в | 01.05.2024 |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature | -40В°C |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 3 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| number of channels per chip | 4 |
| number of circuits | 4 |
| operating temperature | -40В°C ~ 125В°C |
| output type | Differential |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| package height | 1.65(Max) |
| package length | 8.75(Max) |
| package type | SOIC |
| package width | 4(Max) |
| packaging | Tape and Reel |
| партномер | 8014886545 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| power supply type | Single|Dual |
| process technology | Bipolar |
| rail to rail | No |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | Automotive, AEC-Q100 -> |
| shut down support | No |
| скорость нарастания выходного напряжения, в/мкс | 0.5 |
| slew rate | 0.4V/Вµs |
| sr - slew rate | 0.4 V/us |
| standard package name | SOP |
| supplier device package | 14-SO |
| supplier package | SOIC |
| supply voltage - max | 32V, В±1.5V |
| supply voltage - min | 3V |
| type | Low Power Amplifier |
| typical dual supply voltage | ±12 V, ±3 V, ±5 V, ±9 V |
| typical dual supply voltage (v) | ±12|±3|±5|±9 |
| typical gain bandwidth product | 1.3MHz |
| typical gain bandwidth product (mhz) | 01.03.2024 |
| typical input bias current (ua) | 0.02@5V |
| typical input noise voltage density (nv/rthz) | 40@30V |
| typical output current (ma) | 20@15V |
| typical single supply voltage | 5 → 28 V |
| typical single supply voltage (v) | 12|24|15|5|28|18|9 |
| typical slew rate | 0.4V/µs |
| typical slew rate (v/us) | 0.4@15V |
| typical voltage gain | 100 dB |
| typical voltage gain (db) | 100 |
| вес, г | 0.17 |
| входное напряжение смещения, мв | 7 |
| входной ток смещения, на | 250 |
| voltage - input offset | 2mV |
| voltage - supply, single/dual (в±) | 3V ~ 30V, В±1.5V ~ 15V |
| возможность работы от одного источника питания | есть |
| выходной ток | 30 mA |
| width | 4mm |
