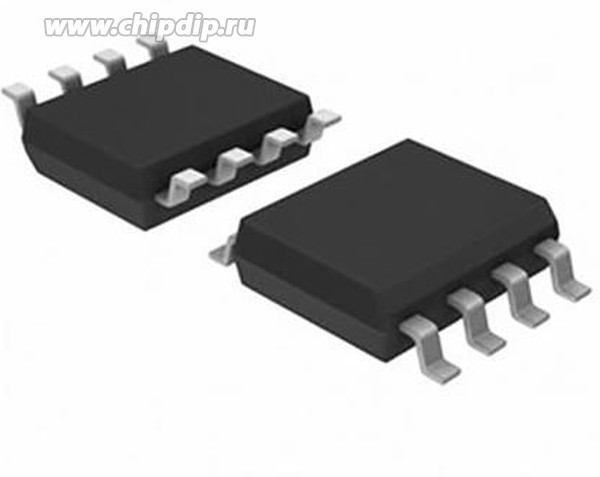

LM258DT, Operational Amplifiers - Op Amps Dual Low Power
Оставить отзыв
В избранноеВ сравнение
Артикул: LM258DT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для усилителей\Операционные усилители Описание Микросхема: операционный усилитель, 1,1МГц, 3-30В, Ch: 2, SO8, бобина, лента Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
2
Мин.напряжение питания, В
3
Макс.напряжение питания, В
30
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:19:58 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1.65 mm (Max) |
| amplifier type | General Purpose |
| число оу в одном корпусе | 2 |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| common mode rejection ratio | 70(dB) |
| длина | 5 mm (Max) |
| dual supply voltage (max) | ±15(V) |
| dual supply voltage (min) | ±1.5(V) |
| dual supply voltage (typ) | ±3/±5/±9/±12(V) |
| eccn (us) | EAR99 |
| en - интенсивность шума входного напряжения | 55 nV/sqrt Hz |
| eu rohs | Compliant |
| gbp - gain bandwidth product | 1.1MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1.1 MHz |
| граничная частота усиления в малосигнальном режиме, мгц | 01.01.2024 |
| hts | 8542.33.00.01 |
| ib - входной ток смещения | 150 nA |
| input bias current | 150(nA) |
| input offset voltage | 5(mV) |
| iq per channel (typ) | 700uA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| коэффициент ослабления синфазной составляющей (косс), дб | 70 |
| количество каналов | 2 Channel |
| кол-во в упаковке | 2500 |
| квалификация | AEC-Q100 |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 105 C |
| максимальное напряжение питания, в | 32 |
| максимальное напряжение сдвоенного питания | +/- 15 V |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±15 |
| maximum input bias current (ua) | 0.15@5V |
| maximum input offset current | 0.03@5V |
| maximum input offset current (ua) | 0.03@5V |
| maximum input offset voltage (mv) | 5@5V |
| maximum operating temperature | 105В°C |
| maximum operating temperature (°c) | 105 |
| maximum quiescent current (ma) | 1.2@5V@-40C to 105C |
| maximum single supply voltage (v) | 30 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение питания, в | 3 |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature | -40В°C |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 3 |
| mounting | Surface Mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 30 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| number of channels per chip | 2 |
| number of circuits | 2 |
| number of elements | 2 |
| operating temperature classification | Industrial |
| operating temp range | -40C to 105C |
| отключение | No Shutdown |
| package height | 1.65(Max) |
| package length | 5(Max) |
| package type | SOIC |
| package width | 4(Max) |
| packaging | Tape and Reel |
| партномер | 8005441948 |
| part status | Active |
| pcb changed | 8 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply requirement | Single/Dual |
| power supply type | Single|Dual |
| process technology | Bipolar |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 65 dB |
| рабочее напряжение питания | 3 V to 30 V, +/- 1.5 V to +/- 15 V |
| рабочий ток источника питания | 1.2 mA |
| rad hardened | No |
| rail/rail i/o type | No |
| rail to rail | No |
| размер фабричной упаковки | 2500 |
| серия | LM258 |
| shut down feature | No |
| shut down support | No |
| single supply voltage (max) | 30(V) |
| single supply voltage (min) | 3(V) |
| single supply voltage (typ) | 5/9/12/15/18/24/28(V) |
| скорость нарастания выходного напряжения, в/мкс | 0.6 |
| slew rate | 0.6(V/us) |
| sr - скорость нарастания выходного напряжения | 0.6 V/us |
| sr - slew rate | 0.6 V/us |
| standard package name | SOP |
| supplier package | SO N |
| supply voltage - max | 30V, В±1.5V |
| supply voltage - min | 3V |
| technology | Bipolar |
| технология | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| ток питания в пересчете на усилитель, ма | 01.02.2024 |
| торговая марка | STMicroelectronics |
| type | Low Power Amplifier |
| typical dual supply voltage | ±12 V, ±3 V, ±5 V, ±9 V |
| typical dual supply voltage (v) | ±12|±3|±5|±9 |
| typical gain bandwidth product | 1.1MHz |
| typical gain bandwidth product (mhz) | 01.01.2024 |
| typical input bias current (ua) | 0.02@5V |
| typical input noise voltage density (nv/rthz) | 55@30V |
| typical input voltage noise density | 55nV/√Hz |
| typical output current (ma) | 40@15V |
| typical single supply voltage | 5 → 28 V |
| typical single supply voltage (v) | 12|24|15|5|28|18|9 |
| typical slew rate | 0.6V/µs |
| typical slew rate (v/us) | 0.6@15V |
| typical voltage gain | 100 dB |
| typical voltage gain (db) | 100 |
| unity gain bandwidth product | 01.01.2024 |
| упаковка / блок | SO-8 |
| усиление по напряжению, дб | 100 dB |
| вес, г | 0.5066 |
| вид монтажа | SMD/SMT |
| входное напряжение смещения, мв | 5 |
| входной ток смещения, на | 150 |
| voltage gain in db | 100(dB) |
| vos - входное напряжение смещения нуля | 5 mV |
| возможность работы от одного источника питания | есть |
| выходной ток | 40 mA |
| выходной ток на канал | 40 mA |
| Ширина | 4 м |
| width | 3.9mm |
