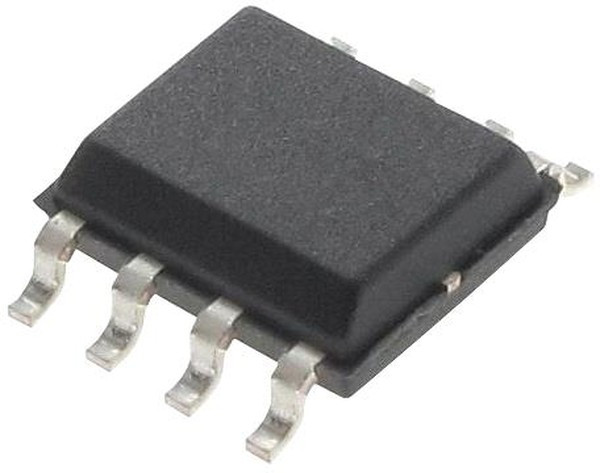

LM258D, Микросхема, операционный усилитель, 1,1МГц, 3-30В,
Оставить отзыв
В избранноеВ сравнение
Артикул: LM258D
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники\Микросхемы\Аналоговые и смешанные микросхемы\Операционные усилители\Операционные усилители SMD Описание Микросхема, операционный усилитель, 1,1МГц, 3-30В, Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
2
Мин.напряжение питания, В
3
Макс.напряжение питания, В
30
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:46:08 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1.65 mm |
| amplifier type | Low Power Amplifier |
| automotive | No |
| cmrr - common mode rejection ratio | 70 dB |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| длина | 5 mm |
| dual supply voltage | +/-3 V, +/-5 V, +/-9 V, +/-12 V |
| eccn (us) | ear99 |
| en - input voltage noise density | 55 nV/sqrt Hz |
| en - интенсивность шума входного напряжения | 55 nV/sqrt Hz |
| eu rohs | compliant |
| factory pack quantity | 2500 |
| gbp - gain bandwidth product | 1.1 MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1.1 MHz |
| height | 1.65 mm(Max) |
| ib - input bias current | 150 nA |
| ib - входной ток смещения | 150 nA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 2 Channel |
| кол-во в упаковке | 100 |
| квалификация | AEC-Q100 |
| lead shape | Gull-wing |
| length | 5 mm(Max) |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | +/- 15 V |
| manufacturer | STMicroelectronics |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage | +/-15 V |
| maximum dual supply voltage (v) | ±15 |
| maximum input bias current (ua) | 0.15 5V |
| maximum input offset current (ua) | 0.03 5V |
| maximum input offset voltage (mv) | 5 5V |
| maximum operating temperature | +105 C |
| maximum operating temperature (°c) | 105 |
| maximum single supply voltage (v) | 30 |
| минимальная рабочая температура | 25 C |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage | +/-1.5 V |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 3 |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 30 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| number of channels | 2 Channel |
| number of channels per chip | 2 |
| operating supply current | 1.2 mA |
| operating supply voltage | 3 V to 30 V, +/-1.5 V to+/-15 V |
| отключение | No Shutdown |
| output current per channel | 40 mA |
| package / case | SO-8 |
| package type | SOIC |
| packaging | Tube |
| партномер | 8002532451 |
| part status | active |
| pcb changed | 8 |
| pd - power dissipation | 500 mW |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Single|Dual |
| ppap | No |
| product | Operational Amplifiers |
| product category | Operational Amplifiers-Op Amps |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 65 dB |
| psrr - power supply rejection ratio | 65 dB |
| рабочее напряжение питания | 3 V to 30 V, +/- 1.5 V to +/- 15 V |
| рабочий ток источника питания | 350 uA |
| rail to rail | No |
| размер фабричной упаковки | 2000 |
| rohs | Details |
| series | LM258 |
| серия | LM258 |
| shutdown | No Shutdown |
| shut down support | No |
| sr - скорость нарастания выходного напряжения | 0.6 V/us |
| sr - slew rate | 0.6 V/us |
| standard package name | SOP |
| supplier package | SO N |
| supply type | Single, Dual |
| supply voltage - max | 30 V |
| supply voltage - min | 3 V |
| technology | Bipolar |
| технология | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| тип входа | Rail-to-Rail |
| торговая марка | STMicroelectronics |
| type | Low Power Amplifier |
| typical dual supply voltage | ±12 V, ±3 V, ±5 V, ±9 V |
| typical dual supply voltage (v) | ±3|±5|±9|±12 |
| typical gain bandwidth product | 1.1MHz |
| typical gain bandwidth product (mhz) | 01.01.2024 |
| typical input noise voltage density (nv/rthz) | 55 30V |
| typical input voltage noise density | 55nV/√Hz |
| typical output current (ma) | 40 15V |
| typical single supply voltage | 5 → 28 V |
| typical single supply voltage (v) | 5|9|12|15|18|24|28 |
| typical slew rate | 0.6V/µs |
| typical slew rate (v/us) | 0.6 15V |
| typical voltage gain | 100 dB |
| typical voltage gain (db) | 100 |
| упаковка | Tube |
| упаковка / блок | SO-8 |
| усиление по напряжению, дб | 100 dB |
| вес, г | 0.08 |
| вид монтажа | SMD/SMT |
| voltage gain db | 100 dB |
| vos - input offset voltage | 5 mV |
| vos - входное напряжение смещения нуля | 5 mV |
| выходной ток на канал | 40 mA |
| Ширина | 4 мм |
| width | 4 mm(Max) |
