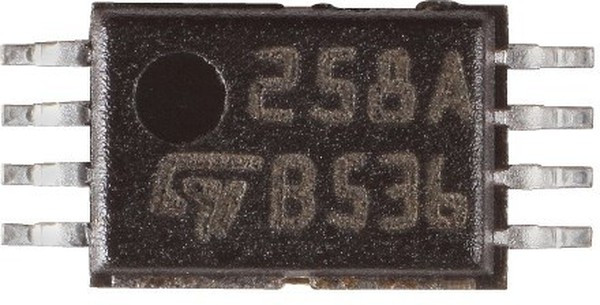

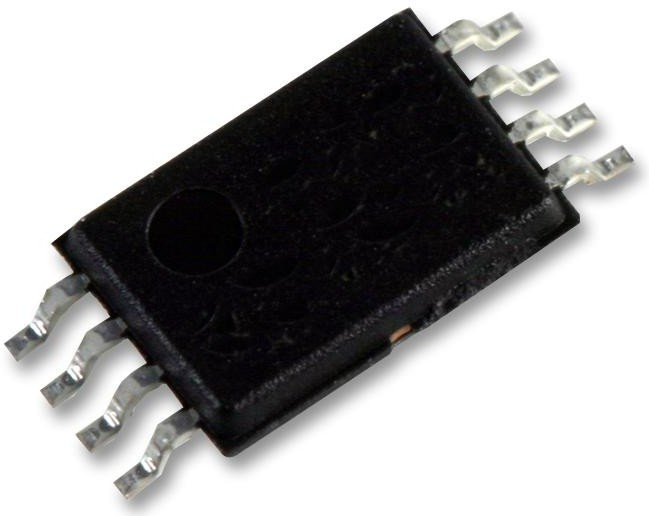

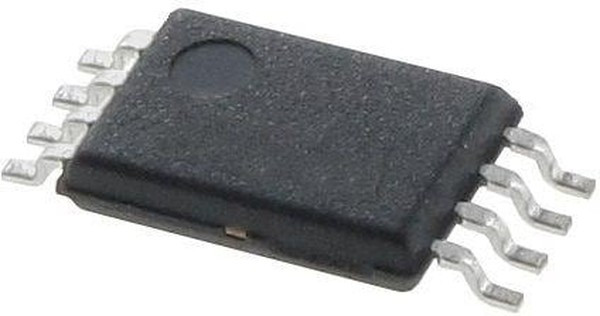

LM258APT, LM258APT, Dual Operational, Op Amp, 1.1MHz 100 kHz, 3 30 V, 8-Pin TSSOP
Оставить отзыв
В избранноеВ сравнение
Артикул: LM258APT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Amplifiers & Comparators\Op AmpsFrequency compensation implemented internally Large DC voltage gain: 100 dB Wide bandwidth (unity gain): 1.
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 2:28:29 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1 mm |
| amplifier type | Dual Operational |
| automotive | No |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| диапазон напряжения питания | 3В до 30В |
| длина | 3 mm |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 55 nV/sqrt Hz |
| eu rohs | compliant |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1.1 MHz |
| ib - входной ток смещения | 50 nA |
| input offset current | 10nA |
| input offset voltage drift (uv/°c) | 15 |
| input voltage range | 3 → 30 V |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 2 Channel |
| количество усилителей | 2 Усилителя |
| количество выводов | 8вывод(-ов) |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 105 C |
| максимальное напряжение сдвоенного питания | +/- 15 V |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±15 |
| maximum input bias current (ua) | 0.05 5V |
| maximum input offset current (ua) | 0.01 5V |
| maximum input offset voltage (mv) | 3 5V |
| maximum input voltage | 30 V |
| maximum operating frequency | 100 kHz |
| maximum operating temperature | +105 °C |
| maximum operating temperature (°c) | 105 |
| maximum quiescent current (ma) | 1.2 5V-40C to 105C |
| maximum single supply voltage (v) | 30 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±1.5 |
| minimum input voltage | 3 V |
| minimum operating temperature | -40 °C |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 3 |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 30 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| number of channels per chip | 2 |
| offset voltage | 3mV |
| отключение | No Shutdown |
| output current | 20(Sink)mA, 60(Source)mA |
| output type | Swing |
| package type | TSSOP |
| packaging | Tape and Reel |
| партномер | 8014516029 |
| part status | active |
| pcb changed | 8 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| полоса пропускания | 1.1МГц |
| power supply type | Single |
| ppap | No |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 65 dB |
| рабочее напряжение питания | 3 V to 30 V, +/- 1.5 V to +/- 15 V |
| рабочий ток источника питания | 1.2 mA |
| размер фабричной упаковки | 4000 |
| серия | LM258A |
| shut down support | No |
| скорость нарастания | 0.6В/мкс |
| sr - скорость нарастания выходного напряжения | 0.6 V/us |
| standard package name | SOP |
| стиль корпуса усилителя | TSSOP |
| supplier package | TSSOP |
| технология | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| торговая марка | STMicroelectronics |
| type | Low Power Amplifier |
| typical dual supply voltage (v) | ±3|±5|±9|±12 |
| typical gain bandwidth product | 1.1MHz |
| typical gain bandwidth product (mhz) | 01.01.2024 |
| typical high level output voltage (v) | 28 |
| typical input bias current (ua) | 0.02 5V |
| typical input noise voltage density (nv/rthz) | 55 30V |
| typical input voltage noise density | 55nV/√Hz |
| typical low level output voltage (v) | 0.005 |
| typical output current (ma) | 40 15V |
| typical single supply voltage | 3 → 30 V |
| typical single supply voltage (v) | 5|9|12|15|18|24|28 |
| typical slew rate | 0.6V/µs |
| typical slew rate (v/us) | 0.6 15V |
| typical voltage gain | 100 dB |
| typical voltage gain (db) | 100 |
| упаковка / блок | TSSOP-8 |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| усиление по напряжению, дб | 100 dB |
| вес, г | 0.5 |
| вид монтажа | SMD/SMT |
| vos - входное напряжение смещения нуля | 3 mV |
| выходной ток на канал | 40 mA |
| Ширина | 4.4 мм |
| width | 3.1mm |
