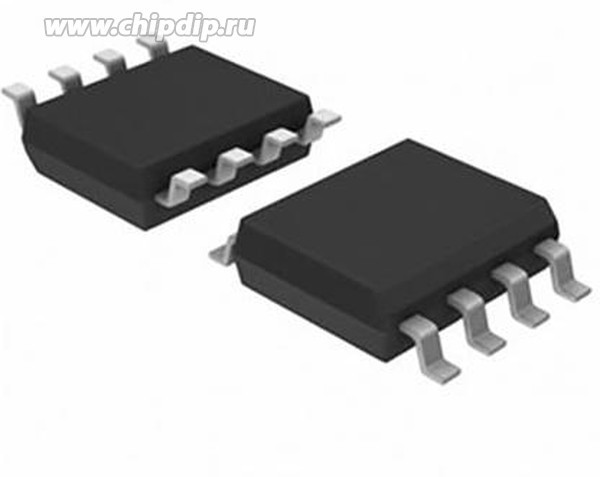

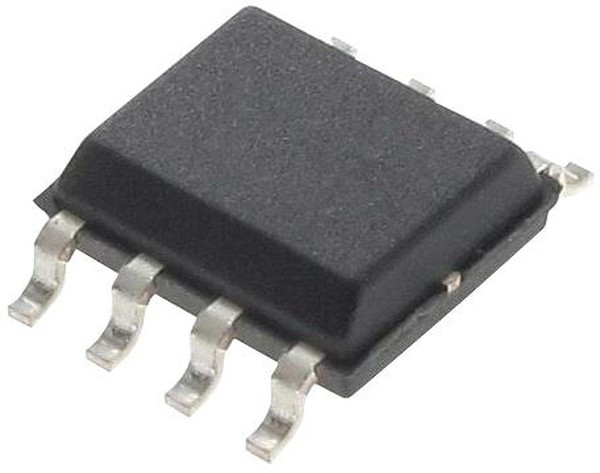

Name: LM258ADT, Операционный усилитель, 1.1 МГц
Brand: STMicroelectronics
SKU: LM258ADT

LM258ADT, Операционный усилитель, 1.1 МГц

Электронные компоненты Микросхемы Усилители – Инструментальные, Операционные, Буферные ST Microelectronics LM258ADT, Операционный усилитель, 1.1 МГц

Подробное описание

Информация о производителе
Производитель	STMicroelectronics
Основные
Дата загрузки	05.05.2024
Время загрузки	3:28:40
Бренд	STMicroelectronics

Все характеристики

34 ₽

– +

Бонус: 0.68 !

Бонусная программа

Итого: 34 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Микросхемы / Усилители и компараторы / Операционные усилителиОперационный усилитель, 1.1 МГц

Информация о производителе
Производитель	STMicroelectronics
Основные
Дата загрузки	05.05.2024
Время загрузки	3:28:40
Бренд	STMicroelectronics
Вес и габариты
Высота	1.65 mm (Max)
amplifier type	Low Power Amplifier
automotive	No
cmrr - common mode rejection ratio	70 dB
cmrr - коэффициент подавления синфазного сигнала	70 dB
длина	5 mm (Max)
dual supply voltage	+/-3 V, +/-5 V, +/-9 V, +/-12 V
eccn (us)	EAR99
en - input voltage noise density	55 nV/sqrt Hz
en - интенсивность шума входного напряжения	55 nV/sqrt Hz
eu rohs	Compliant
factory pack quantity	2500
gbp - gain bandwidth product	1.1 MHz
gbp - произведение коэффициента усиления на ширину полосы пропускания (ft)	1.1 MHz
height	1.65 mm(Max)
ib - input bias current	50 nA
ib - входной ток смещения	50 nA
input offset voltage drift (uv/°c)	15
категория	Электронные компоненты/Микросхемы
категория продукта	Операционные усилители
количество каналов	2 Channel
кол-во в упаковке	2500
Корпус	so-8
lead shape	Gull-wing
length	5 mm(Max)
максимальная рабочая температура	+ 105 C
максимальное напряжение сдвоенного питания	+/- 15 V
manufacturer	STMicroelectronics
manufacturer type	Low Power Amplifier
maximum dual supply voltage	+/-15 V
maximum dual supply voltage (v)	±15
maximum input bias current (ua)	0.05@5V
maximum input offset current (ua)	0.01@5V
maximum input offset voltage (mv)	3@5V
maximum operating temperature	+105 C
maximum operating temperature (°c)	105
maximum quiescent current (ma)	1.2@5V@-40C to 105C
maximum single supply voltage (v)	30
минимальная рабочая температура	40 C
минимальное напряжение сдвоенного питания	+/- 1.5 V
minimum cmrr (db)	70
minimum cmrr range (db)	70 to 71
minimum dual supply voltage	+/-1.5 V
minimum dual supply voltage (v)	±1.5
minimum operating temperature	-40 C
minimum operating temperature (°c)	-40
minimum single supply voltage (v)	3
mounting	Surface Mount
mounting style	SMD/SMT
mounting type	Surface Mount
напряжение питания - макс.	30 V
напряжение питания - мин.	3 V
напряжение сдвоенного питания	+/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V
number of channels	2 Channel
number of channels per chip	2
operating supply current	1.2 mA
operating supply voltage	3 V to 30 V, +/-1.5 V to+/-15 V
отключение	No Shutdown
output current per channel	40 mA
package / case	SO-8
package type	SOIC
packaging	Tube
партномер	8138117175
part status	Active
pcb changed	8
pd - power dissipation	500 mW(1/2 W)
pd - рассеивание мощности	500 mW (1/2 W)
pin count	8
подкатегория	Amplifier ICs
power supply type	Dual, Single
ppap	No
product	Operational Amplifiers
product category	Operational Amplifiers-Op Amps
продукт	Operational Amplifiers
psrr - коэффициент подавления помех по питанию	65 dB
psrr - power supply rejection ratio	65 dB
рабочее напряжение питания	3 V to 30 V, +/- 1.5 V to +/- 15 V
рабочий ток источника питания	1.2 mA
rail to rail	No
размер фабричной упаковки	2500
rohs	Details
series	LM258
серия	LM258A
shutdown	No Shutdown
shut down support	No
sr - скорость нарастания выходного напряжения	0.6 V/us
sr - slew rate	0.6 V/us
standard package name	SO
supplier package	SO N
supply type	Single, Dual
supply voltage - max	30 V
supply voltage - min	3 V
technology	Bipolar
технология	Bipolar
тип питания	Single, Dual
тип продукта	Op Amps - Operational Amplifiers
тип усилителя	Low Power Amplifier
торговая марка	STMicroelectronics
type	Low Power Amplifier
typical dual supply voltage	±12 V, ±3 V, ±5 V, ±9 V
typical dual supply voltage (v)	±3\|±5\|±9\|±12
typical gain bandwidth product	1.1MHz
typical gain bandwidth product (mhz)	01.01.2024
typical high level output voltage (v)	28
typical input bias current (ua)	0.02@5V
typical input noise voltage density (nv/rthz)	55@30V
typical input voltage noise density	55nV/√Hz
typical low level output voltage (v)	0.005
typical output current (ma)	40@15V
typical single supply voltage	5 → 28 V
typical slew rate	0.6V/µs
typical slew rate (v/us)	0.6@15V
typical voltage gain	100 dB
typical voltage gain (db)	100
unit weight	0.01787 oz
упаковка / блок	SO-8
усиление по напряжению, дб	100 dB
вес, г	0.2
вид монтажа	SMD/SMT
voltage gain db	100 dB
vos - input offset voltage	3 mV
vos - входное напряжение смещения нуля	3 mV
выходной ток на канал	40 mA
Ширина	4 м
width	4 mm(Max)
