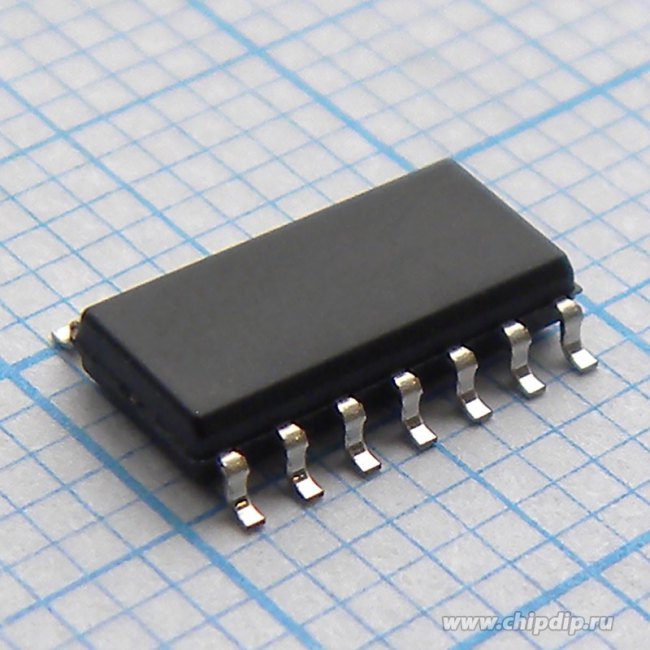

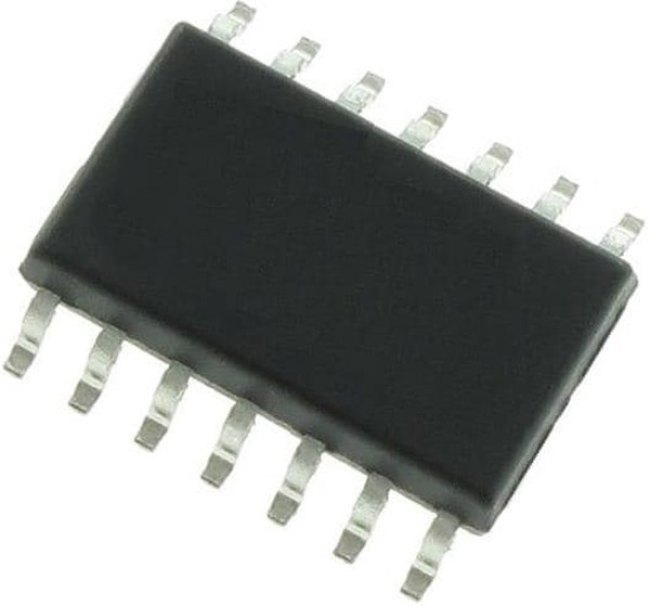

LM224DT, Усилители операционные, дифференциальные, инструментальные SO14
Оставить отзыв
В избранноеВ сравнение
Артикул: LM224DT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание Усилители операционные, дифференциальные, инструментальные SO14 Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
4
Мин.напряжение питания, В
15
Макс.напряжение питания, В
30
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 2:28:29 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1.65 mm (Max) |
| amplifier type | General Purpose |
| automotive | No |
| число оу в одном корпусе | 4 |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| длина | 8.75 mm (Max) |
| en - интенсивность шума входного напряжения | 40 nV/sqrt Hz |
| gbp - gain bandwidth product | 1.3MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1.3 MHz |
| граничная частота усиления в малосигнальном режиме, мгц | 01.02.2024 |
| ib - входной ток смещения | 150 nA |
| iq per channel (typ) | 1.5mA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| коэффициент ослабления синфазной составляющей (косс), дб | 70 |
| количество каналов | 4 Channel |
| максимальная рабочая температура | + 105 C |
| максимальное напряжение питания, в | 15 |
| максимальное напряжение сдвоенного питания | +/- 15 V |
| maximum input bias current - (ua) | 0.1@5V |
| maximum input offset current - (ua) | 0.02@5V |
| maximum input offset voltage - (mv) | 5@5V |
| maximum operating temperature | 105В°C |
| military | No |
| минимальная рабочая температура | 40 C |
| минимальное напряжение питания, в | 01.05.2024 |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum operating temperature | -40В°C |
| mounting type | Surface Mount |
| напряжение питания - макс. | 30 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| number of channels per chip | 4 |
| number of circuits | 4 |
| operating temperature - (??c) | -40~105 |
| отключение | No Shutdown |
| package type | SOIC |
| packaging | Tape and Reel |
| партномер | 8014886541 |
| pd - рассеивание мощности | 400 mW |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| power supply type | Dual, Single |
| process technology | Bipolar |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 3 V to 30 V, +/- 1.5 V to +/- 15 V |
| рабочий ток источника питания | 1.2 mA |
| rail to rail | No |
| размер фабричной упаковки | 2500 |
| серия | LM224 |
| shut down support | No |
| скорость нарастания выходного напряжения, в/мкс | 0.5 |
| sr - скорость нарастания выходного напряжения | 0.4 V/us |
| sr - slew rate | 0.4 V/us |
| standard package name | SOP |
| supplier package | SOIC |
| supply voltage - max | 30V, В±1.5V |
| supply voltage - min | 3V |
| технология | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| ток питания в пересчете на усилитель, ма | 10 |
| торговая марка | STMicroelectronics |
| typical dual supply voltage | ±12 V, ±3 V, ±5 V, ±9 V |
| typical gain bandwidth product | 1.3MHz |
| typical gain bandwidth product - (mhz) | 01.03.2024 |
| typical input voltage noise density | 40nV/√Hz |
| typical single supply voltage | 5 → 28 V |
| typical slew rate | 0.4V/µs |
| typical slew rate - (v/us) | 0.4@15V |
| typical voltage gain | 100 dB |
| упаковка / блок | SO-14 |
| усиление по напряжению, дб | 100 dB |
| вес, г | 0.27 |
| вид монтажа | SMD/SMT |
| входное напряжение смещения, мв | 5 |
| входной ток смещения, на | 150 |
| vos - входное напряжение смещения нуля | 5 mV |
| возможность работы от одного источника питания | есть |
| выходной ток | 30 mA |
| выходной ток на канал | 40 mA |
| Ширина | 4 м |
| width | 4mm |
