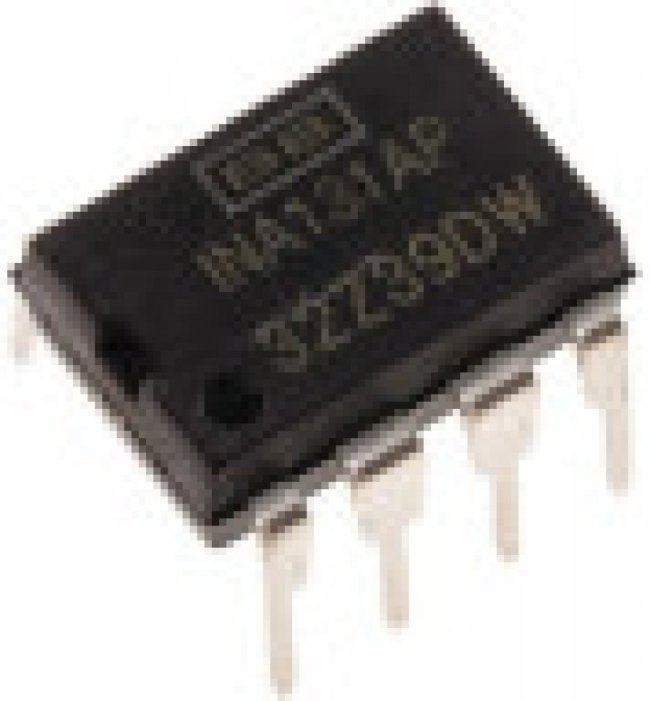

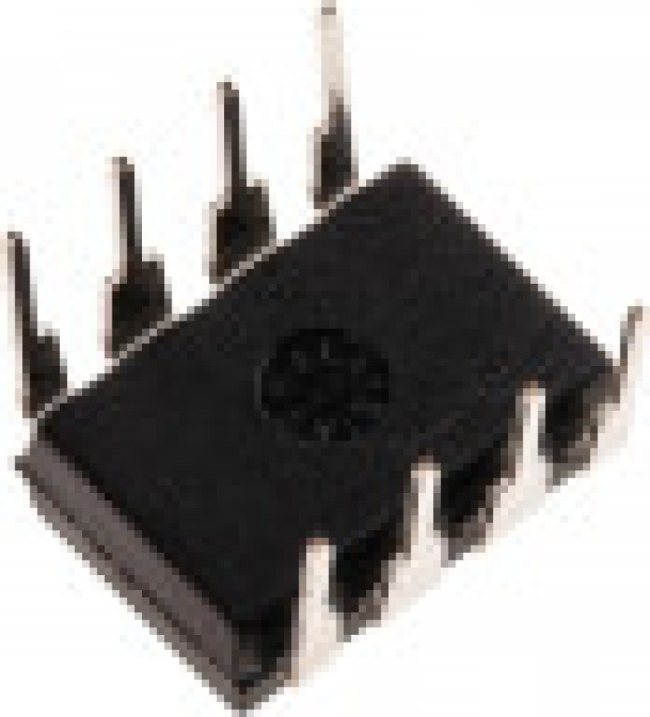

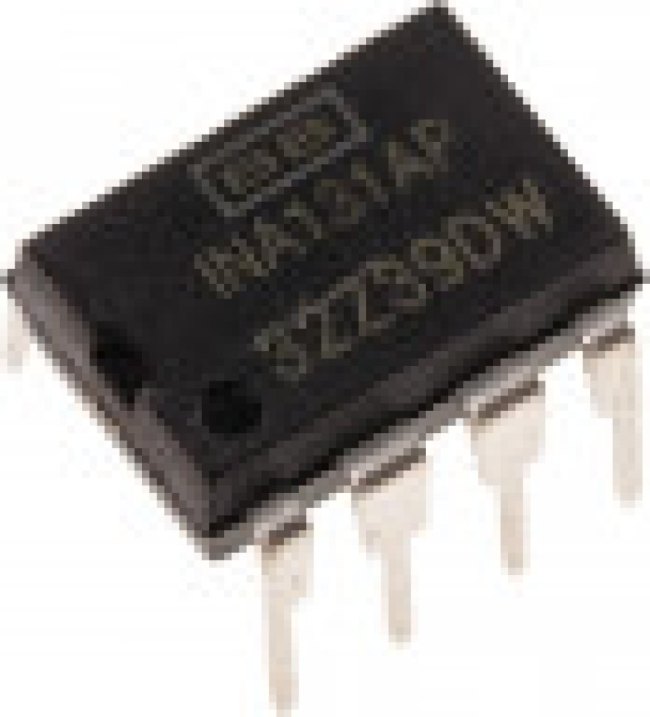

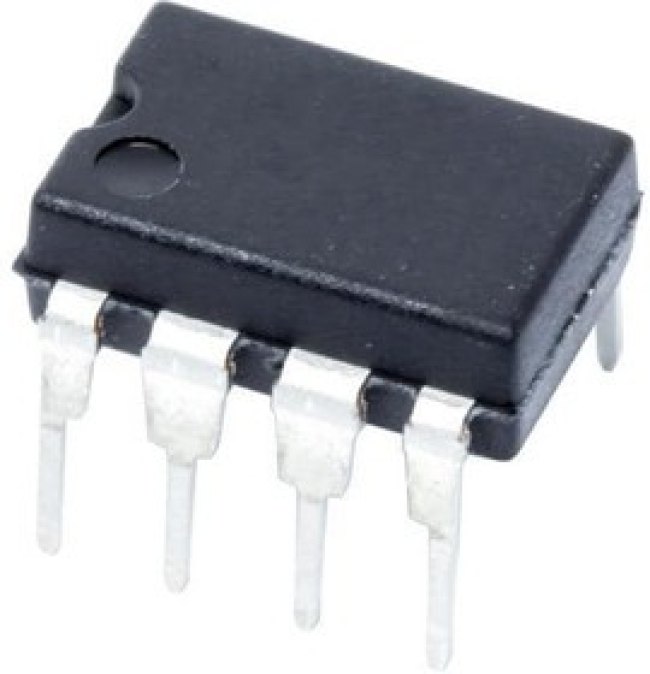

INA131AP, Instrumentation Amplifiers Precision G = 100 Instrumentation Amp
Оставить отзыв
В избранноеВ сравнение
Артикул: INA131AP
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Инструментальные усилители, одиночные, Texas Instruments ИС инструментальных усилителей усиливают разницу между напряжениями двух входных сигналов, подавляя любые сигналы, общие для обоих входов. Точность постоянного тока и точность усиления поддерживаются в шумной среде, а также там, где присутствуют большие синфазные сигналы (частота линии переменного тока).
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:00:10 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57мм |
| 3 db bandwidth | 70 kHz |
| 3 db bandwidth: | 70 kHz |
| amplifier type | Instrumentation |
| amplifier type: | Instrumentation Amplifier |
| base product number | INA131 -> |
| число контактов | 8 |
| cmrr - common mode rejection ratio | 110 dB |
| cmrr - common mode rejection ratio: | 110 dB |
| current - input bias | 500pA |
| current - output / channel | 20mA |
| current - supply | 2.2mA |
| длина | 9.81мм |
| dual supply voltage | +/-15 V |
| dual supply voltage: | +/-15 V |
| eccn | EAR99 |
| en - input voltage noise density | 12 nV/sqrt Hz |
| en - input voltage noise density: | 12 nV/sqrt Hz |
| factory pack quantity | 50 |
| factory pack quantity: factory pack quantity: | 50 |
| gain error | 0.002% |
| gain v/v | 100 V/V |
| gain v/v: | 100 V/V |
| gbp - gain bandwidth product | 70 kHz |
| gbp - gain bandwidth product: | 70 kHz |
| height | 4.57 mm |
| htsus | 8542.33.0001 |
| ib - input bias current | 2 nA |
| ib - input bias current: | 2 nA |
| inl - integral nonlinearity | 0.002% |
| inl - integral nonlinearity: | 0.002% |
| категория | Электронные компоненты/Микросхемы |
| length | 9.81 mm |
| максимальная рабочая температура | +85 °C |
| максимальное входное сопротивление | 10ГОм |
| manufacturer | Texas Instruments |
| manufacturer: | Texas Instruments |
| maximum input offset voltage | 0.125mV |
| maximum input resistance | 10000 MOhms |
| maximum operating temperature | +85 C |
| maximum operating temperature: | +85 C |
| maximum supply current | 3 mA |
| минимальная рабочая температура | -40 °C |
| minimum cmrr | 106dB |
| minimum operating temperature | -40 C |
| minimum operating temperature: | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | Through Hole |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| number of channels | 1 Channel |
| number of channels: | 1 Channel |
| number of circuits | 1 |
| operating supply current | 2.2 mA |
| operating supply current: | 2.2 mA |
| operating supply voltage | 4.5 V to 36 V |
| operating supply voltage: | 4.5 V to 36 V |
| operating temperature | -40В°C ~ 85В°C |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| package/case: | PDIP-8 |
| package type | PDIP |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8004998963 |
| pin count | 8 |
| power supply type | Dual, Single |
| product | Instrumentation Amplifiers |
| product: | Instrumentation Amplifiers |
| product category | Instrumentation Amplifiers |
| product category: | Instrumentation Amplifiers |
| product type: | Instrumentation Amplifiers |
| rail to rail | No |
| размеры | 9.81 x 6.35 x 4.57мм |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | INA131 |
| series: | INA131 |
| slew rate | 0.7V/Вµs |
| sr - slew rate: | 700 mV/us |
| subcategory: | Amplifier ICs |
| supplier device package | 8-PDIP |
| supply voltage - max | 36 V |
| supply voltage - max: | 36 V |
| supply voltage - min | 4.5 V |
| supply voltage - min: | 4.5 V |
| типичное двойное напряжение питания | ±15V |
| типичное одиночное напряжение питания | 12 В, 15 В, 18 В, 24 В, 28 В, 5 В, 9 В |
| тип источника питания | Двойной, одиночный |
| тип корпуса | PDIP |
| тип монтажа | Монтаж на плату в отверстия |
| typical dual supply voltage | ±15V |
| typical single supply voltage | 12 V, 15 V, 18 V, 24 V, 28 V, 5 V, 9 V |
| unit weight | 0.018646 oz |
| вес, г | 0.53 |
| voltage - input offset | 25ВµV |
| voltage - supply, single/dual (в±) | 4.5V ~ 36V, В±2.25V ~ 18V |
| vos - input offset voltage | 50 uV |
| vos - input offset voltage: | 50 uV |
| Ширина | 6.35 мм |
| width | 6.35 mm |
| -3db bandwidth | 70kHz |
