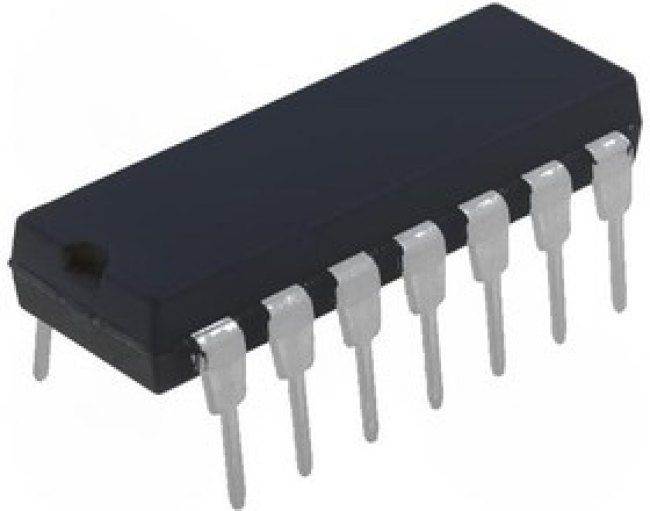

INA101HP, Измерительный усилитель, 1 Усилитель, 250 мкВ, 0.04 В/мкс, 300 кГц, ± 5В до ± 20В, DIP
Оставить отзыв
В избранноеВ сравнение
Артикул: INA101HP
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание Измерительный усилитель, 1 Усилитель, 250 мкВ, 0.04 В/мкс, 300 кГц, ± 5В до ± 20В, DIP Характеристики Категория
Микросхема
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 22:58:21 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57мм |
| 3 db bandwidth: | 300 kHz |
| amplifier type | Instrumentation |
| amplifier type: | Instrumentation Amplifier |
| base product number | INA101 -> |
| число контактов | 14 |
| cmrr - common mode rejection ratio: | 106 dB |
| current - input bias | 15nA |
| current - output / channel | 10mA |
| current - supply | 6.7mA |
| длина | 19.3мм |
| dual supply voltage: | +/-15 V |
| eccn | EAR99 |
| factory pack quantity: factory pack quantity: | 25 |
| gain error | 0.002% |
| gain v/v: | 1 V/V to 1000 V/V |
| gbp - gain bandwidth product: | 300 kHz |
| htsus | 8542.33.0001 |
| ib - input bias current: | 30 nA |
| inl - integral nonlinearity: | 0.002% |
| категория | Электронные компоненты/Микросхемы |
| максимальная рабочая температура | +70 °C |
| максимальное входное сопротивление | 10ГОм |
| manufacturer: | Texas Instruments |
| maximum input offset voltage | 250µV |
| maximum input resistance | 10GΩ |
| maximum operating temperature | +70 °C |
| maximum operating temperature: | +125 C |
| минимальная рабочая температура | 0°C |
| minimum operating temperature | 0 °C |
| minimum operating temperature: | -55 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style: | SMD/SMT |
| mounting type | Through Hole |
| number of channels: | 1 Channel |
| number of circuits | 1 |
| operating supply current: | 6.7 mA |
| operating supply voltage: | 10 V to 40 V |
| operating temperature | 0В°C ~ 70В°C |
| output current per channel: | 10 mA |
| package | Tube |
| package / case | 14-DIP (0.300"", 7.62mm) |
| package / case: | PDIP-14 |
| package type | PDIP |
| packaging: | Tube |
| партномер | 8008573746 |
| pd - power dissipation: | 600 mW |
| pin count | 14 |
| power supply type | Dual |
| product: | Instrumentation Amplifiers |
| product category: | Instrumentation Amplifiers |
| product type: | Instrumentation Amplifiers |
| rail to rail | No |
| размеры | 19.3 x 6.35 x 4.57мм |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series: | INA101 |
| slew rate | 0.4V/Вµs |
| sr - slew rate: | 400 mV/us |
| subcategory: | Amplifier ICs |
| supplier device package | 14-PDIP |
| supply voltage - max: | 40 V |
| supply voltage - min: | 10 V |
| типичное двойное напряжение питания | ±15V |
| типичное произведение коэффициента усиления на ширину полосы пропускания | 300кГц |
| тип источника питания | Два |
| тип корпуса | PDIP |
| тип монтажа | Монтаж на плату в отверстия |
| typical dual supply voltage | ±15V |
| typical gain bandwidth product | 300kHz |
| вес, г | 2 |
| voltage - input offset | 125ВµV |
| voltage - supply, single/dual (в±) | В±5V ~ 20V |
| vos - input offset voltage: | 250 uV |
| Ширина | 6.35 мм |
| width | 6.35mm |
| -3db bandwidth | 300kHz |
