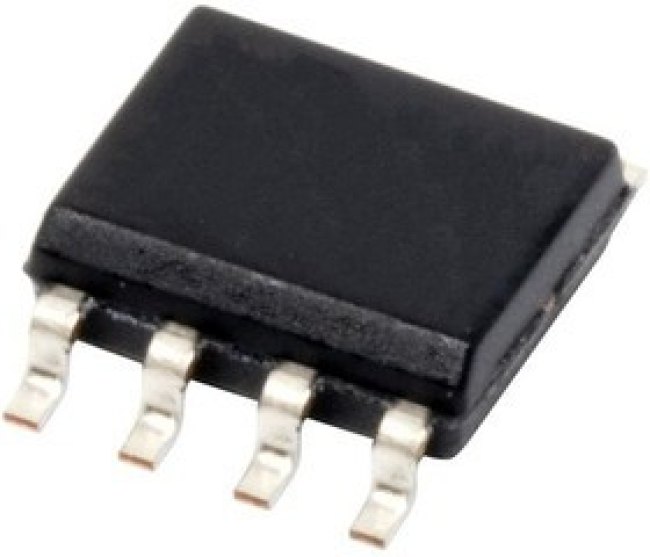

AD9632ARZ, Микросхемы
Оставить отзыв
В избранноеВ сравнение
Артикул: AD9632ARZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Быстродействующие операционные усилители WIDE BW, GAIN=2 OP AMP
| Основные | |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| operating temperature | -40В°C ~ 85В°C |
| package | Tube |
| package / case | 8-SOIC (0.154"", 3.90mm Width) |
| rohs status | ROHS3 Compliant |
| type | High Speed Amplifier |
| вид монтажа | SMD/SMT |
| категория продукта | Быстродействующие операционные усилители |
| максимальная рабочая температура | + 85 C |
| минимальная рабочая температура | 40 C |
| подкатегория | Amplifier ICs |
| продукт | Operational Amplifiers |
| размер фабричной упаковки | 98 |
| тип продукта | Op Amps - High Speed Operational Amplifiers |
| топология | Voltage Feedback |
| торговая марка | Analog Devices |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| eccn | EAR99 |
| htsus | 8542.33.0001 |
| серия | AD9632 |
| рабочий ток источника питания | 17 mA |
| reach status | REACH Unaffected |
| supplier device package | 8-SOIC |
| длина | 5 mm |
| рабочее напряжение питания | 6 V to 12 V |
| pin count | 8 |
| packaging | Tube |
| pd - рассеивание мощности | 900 mW |
| время стабилизации | 16 ns |
| количество каналов | 1 Channel |
| напряжение питания - макс. | 12 V |
| напряжение питания - мин. | 6 V |
| automotive | No |
| eu rohs | compliant |
| lead shape | Gull-wing |
| maximum operating temperature (°c) | 85 |
| mounting | surface mount |
| part status | active |
| pcb changed | 8 |
| ppap | No |
| standard package name | SOP |
| supplier package | SOIC N |
| средства разработки | AD9632AR-EBZ |
| base product number | AD9632 -> |
| current - supply | 16mA |
| eccn (us) | ear99 |
| maximum dual supply voltage (v) | ±6 |
| maximum power dissipation (mw) | 900 |
| minimum dual supply voltage (v) | ±3 |
| minimum operating temperature (°c) | -40 |
| supplier temperature grade | Industrial |
| power supply type | Dual |
| typical dual supply voltage (v) | ±5 |
| отключение | No Shutdown |
| Вес и габариты | |
| максимальное напряжение сдвоенного питания | +/- 6 V |
| минимальное напряжение сдвоенного питания | +/- 3 V |
| тип питания | Dual |
| тип усилителя | Voltage Feedback |
| cmrr - коэффициент подавления синфазного сигнала | 90 dB |
| en - интенсивность шума входного напряжения | 4.3 nV/sqrt Hz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 130 MHz |
| ib - входной ток смещения | 2 uA |
| psrr - коэффициент подавления помех по питанию | 66 dB |
| sr - скорость нарастания выходного напряжения | 1300 V/us |
| vos - входное напряжение смещения нуля | 2 mV |
| выходной ток на канал | 70 mA |
| number of circuits | 1 |
| maximum quiescent current (ma) | 17±5V |
| number of channels per chip | 1 |
| amplifier type | Voltage Feedback |
| усиление по напряжению, дб | 52 dB |
| current - input bias | 2ВµA |
| current - output / channel | 70mA |
| slew rate | 1500V/Вµs |
| voltage - input offset | 2mV |
| voltage - supply, single/dual (в±) | 6V ~ 12V, В±3V ~ 6V |
| typical output current (ma) | 70±5V |
| minimum cmrr range (db) | 70 to 71 |
| minimum cmrr (db) | 70 |
| maximum input offset voltage (mv) | 5±5V |
| manufacturer type | High Speed Amplifier |
| maximum input bias current (ua) | 7±5V |
| -3db bandwidth | 250MHz |
| typical gain bandwidth product (mhz) | 130 |
| maximum input offset current (ua) | 3±5V |
| typical input bias current (ua) | 2±5V |
| typical output resistance (ohm) | 0.3 |
| typical slew rate (v/us) | 1500±5V |
| typical input noise voltage density (nv/rthz) | 4.3±5V |
| input offset voltage drift (uv/°c) | 10(Typ) |
| typical voltage gain (db) | 52 |
| typical noninverting input current noise density (pa/rthz) | 2±5V |
| minimum psrr (db) | 56 |
| typical settling time (ns) | 16 |
| shut down support | No |
| Высота | 1.75 мм |
| Ширина | 4 мм |
