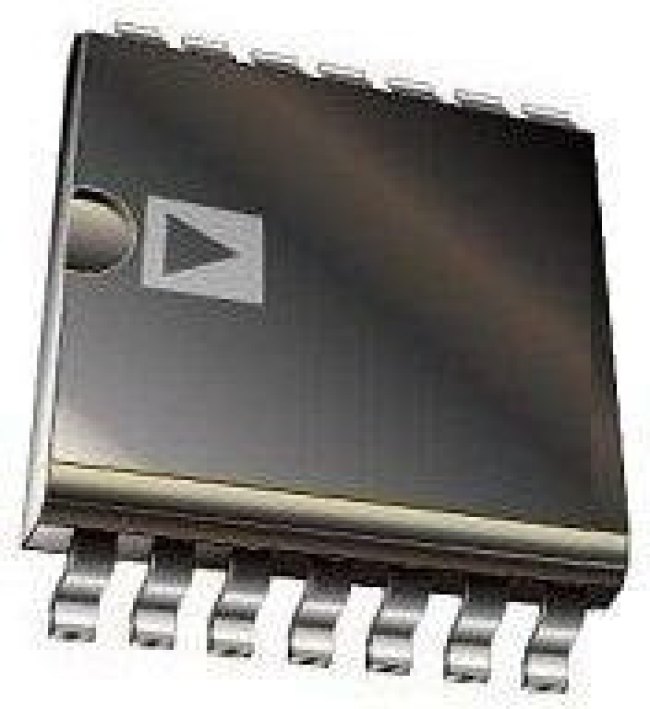

AD8567ARUZ
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Integrated Circuits (ICs)\Linear - Amplifiers - Instrumentation, OP Amps, Buffer AmpsУсилитель общего назначения 4-х контурный Rail-to-Rail 14-TSSOP
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:19:01 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 1 mm |
| amplifier type | General Purpose |
| base product number | AD8567 -> |
| cmrr - коэффициент подавления синфазного сигнала | 95 dB |
| common mode rejection ratio | 54(dB) |
| current - input bias | 80nA |
| current - output / channel | 35mA |
| current - supply | 700ВµA (x4 Channels) |
| длина | 5 mm |
| dual supply voltage (max) | Not Required(V) |
| dual supply voltage (min) | Not Required(V) |
| dual supply voltage (typ) | Not Required(V) |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 26 nV/sqrt Hz |
| eu rohs | compliant |
| gain bandwidth product | 5MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 5 MHz |
| Высота | 1 мм |
| hts | 8542.33.00.01 |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 800 nA |
| input bias current | 600(nA) |
| input offset voltage | 10(mV) |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 4 Channel |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 85 C |
| manufacturer type | General Purpose Amplifier |
| maximum input bias current (ua) | 0.6@16V |
| maximum input offset current | 0.08@16V |
| maximum input offset current (ua) | 0.08@16V |
| maximum input offset voltage (mv) | 10@16V |
| maximum operating temperature (°c) | 85 |
| maximum quiescent current (ma) | 3.4@16V |
| maximum single supply voltage (v) | 16 |
| минимальная рабочая температура | 40 C |
| minimum cmrr (db) | 54 |
| minimum cmrr range (db) | 50 to 60 |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 70 |
| minimum single supply voltage (v) | 04.05.2024 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 16 V |
| напряжение питания - мин. | 4.5 V |
| number of channels per chip | 4 |
| number of circuits | 4 |
| number of elements | 4 |
| operating temperature | -40В°C ~ 85В°C |
| operating temperature classification | Industrial |
| operating temp range | -40C to 85C |
| отключение | No Shutdown |
| output type | Rail-to-Rail |
| package | Tube |
| package / case | 14-TSSOP (0.173"", 4.40mm Width) |
| package height | 1 |
| package length | 5 |
| package type | TSSOP |
| package width | 04.04.2024 |
| packaging | Tube |
| партномер | 8005821056 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| power supply rejection ratio | 70(dB) |
| power supply requirement | Single |
| power supply type | Single |
| process technology | Bipolar |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 90 dB |
| рабочее напряжение питания | 4.5 V to 16 V |
| рабочий ток источника питания | 700 uA |
| rad hardened | No |
| rail/rail i/o type | N/A |
| rail to rail | Rail to Rail Input/Output |
| размер фабричной упаковки | 96 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| серия | AD8567 |
| shut down feature | No |
| shut down support | No |
| single supply voltage (max) | 16(V) |
| single supply voltage (min) | 4.5(V) |
| single supply voltage (typ) | 5/9/12/15(V) |
| slew rate | 6V/Вµs |
| sr - скорость нарастания выходного напряжения | 6 V/us |
| standard package name | SOP |
| supplier device package | 14-TSSOP |
| supplier package | TSSOP |
| technology | Bipolar |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | LCD Amplifier |
| тип выхода | Rail to Rail Input/Output |
| торговая марка | Analog Devices |
| Тип | General Purpose Amplifier |
| type | General Purpose Amplifier |
| typical gain bandwidth product (mhz) | 5 |
| typical input noise voltage density (nv/rthz) | 26@16V |
| typical noninverting input current noise density (pa/rthz) | 0.8@16V |
| typical output current (ma) | 35@16V |
| typical single supply voltage (v) | 12|15|5|9 |
| typical slew rate (v/us) | 6@16V |
| typical voltage gain (db) | 80 |
| unity gain bandwidth product | 5 |
| unity gain bandwidth product (typ) | 5MHz |
| упаковка | Tube |
| упаковка / блок | TSSOP-14 |
| усиление по напряжению, дб | 80 dB |
| вид монтажа | SMD/SMT |
| voltage gain in db | 80(dB) |
| voltage - input offset | 2mV |
| voltage - supply, single/dual (в±) | 4.5V ~ 16V |
| vos - входное напряжение смещения нуля | 2 mV |
| выходной ток на канал | 35 mA |
| Ширина | 4.4 мм |
