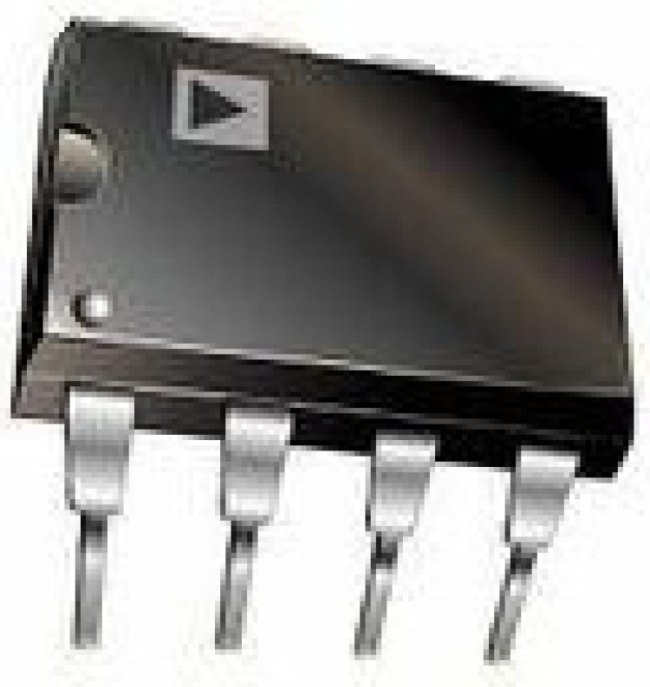

AD843KNZ
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Operational Amplifier, Single AMP, Bipolar/JFET, 8 Pin, Plastic, DIP
| Основные | |
| package / case | PDIP-8 |
| type | Wideband Amplifier |
| вид монтажа | Through Hole |
| категория продукта | Быстродействующие операционные усилители |
| максимальная рабочая температура | + 85 C |
| минимальная рабочая температура | 40 C |
| подкатегория | Amplifier ICs |
| продукт | Operational Amplifiers |
| размер фабричной упаковки | 50 |
| тип продукта | Op Amps - High Speed Operational Amplifiers |
| торговая марка | Analog Devices |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| серия | AD843 |
| длина | 9.27 mm |
| length | 9.27 mm |
| minimum operating temperature | 0 C |
| width | 7.24 mm |
| pin count | 8 |
| factory pack quantity | 50 |
| manufacturer | Analog Devices Inc. |
| maximum operating temperature | +70 C |
| mounting style | Through Hole |
| packaging | Tube |
| product category | High Speed Operational Amplifiers |
| series | AD843 |
| количество выводов | 8вывод(-ов) |
| pd - рассеивание мощности | 1.5 W |
| количество каналов | 1 Channel |
| automotive | No |
| eu rohs | compliant |
| lead shape | Through Hole |
| maximum operating temperature (°c) | 70 |
| mounting | Through Hole |
| part status | active |
| pcb changed | 8 |
| ppap | No |
| standard package name | DIP |
| supplier package | PDIP N |
| eccn (us) | ear99 |
| maximum dual supply voltage (v) | ±18 |
| maximum power dissipation (mw) | 1500 |
| minimum dual supply voltage (v) | ±4.5 |
| minimum operating temperature (°c) | 0 |
| supplier temperature grade | Commercial |
| power supply type | Dual |
| typical dual supply voltage (v) | ±15 |
| диапазон напряжения питания | ±4.5В до±18В |
| height | 3.43 mm |
| number of channels | 1 Channel |
| отключение | No Shutdown |
| process technology | BiFET |
| Вес и габариты | |
| rohs | Details |
| product | Operational Amplifiers |
| технология | BiFET |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| минимальное напряжение сдвоенного питания | +/- 4.5 V |
| напряжение сдвоенного питания | +/- 4.5 V to +/- 18 V |
| тип питания | Dual |
| тип усилителя | Wideband Amplifiers |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| en - интенсивность шума входного напряжения | 19 nV/sqrt Hz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 34 MHz |
| ib - входной ток смещения | 0.00004 uA |
| psrr - коэффициент подавления помех по питанию | 70 dB |
| sr - скорость нарастания выходного напряжения | 250 V/us |
| vos - входное напряжение смещения нуля | 1 mV |
| скорость нарастания | 250В/мкс |
| количество усилителей | 1 Усилитель |
| maximum quiescent current (ma) | 13±15V |
| technology | BiFET |
| number of channels per chip | 1 |
| amplifier type | Wideband Amplifiers |
| shutdown | No Shutdown |
| pd - power dissipation | 1.5 W |
| полоса пропускания | 34МГц |
| усиление по напряжению, дб | 89.54 dB |
| стиль корпуса усилителя | DIP |
| supply type | Dual |
| typical output current (ma) | 50(Min)±15V |
| minimum cmrr range (db) | 70 to 71 |
| minimum cmrr (db) | 70 |
| maximum input offset voltage (mv) | 1±15V |
| ib - input bias current | 0.00004 uA(Typ) |
| manufacturer type | Wideband Amplifier |
| maximum input bias current (ua) | 1±15V |
| gbp - gain bandwidth product | 34 MHz |
| sr - slew rate | 250 V/us |
| dual supply voltage | +/-4.5 V to+/-18 V |
| maximum dual supply voltage | +/-18 V |
| typical gain bandwidth product (mhz) | 34 |
| psrr - power supply rejection ratio | 70 dB |
| cmrr - common mode rejection ratio | 70 dB |
| minimum dual supply voltage | +/-4.5 V |
| maximum input offset current (ua) | 0.0004±15V |
| typical input bias current (ua) | 0.00004±15V |
| typical output resistance (ohm) | 12 |
| typical slew rate (v/us) | 250±15V |
| typical input noise voltage density (nv/rthz) | 19±15V |
| input offset voltage drift (uv/°c) | 35 |
| typical voltage gain (db) | 89.54 |
| minimum psrr (db) | 70 |
| typical settling time (ns) | 135 |
| shut down support | No |
| en - input voltage noise density | 19 nV/sqrt Hz |
| voltage gain db | 89.54 dB |
| Высота | 3.43 мм |
| vos - input offset voltage | 1 mV |
| Ширина | 7.24 мм |
