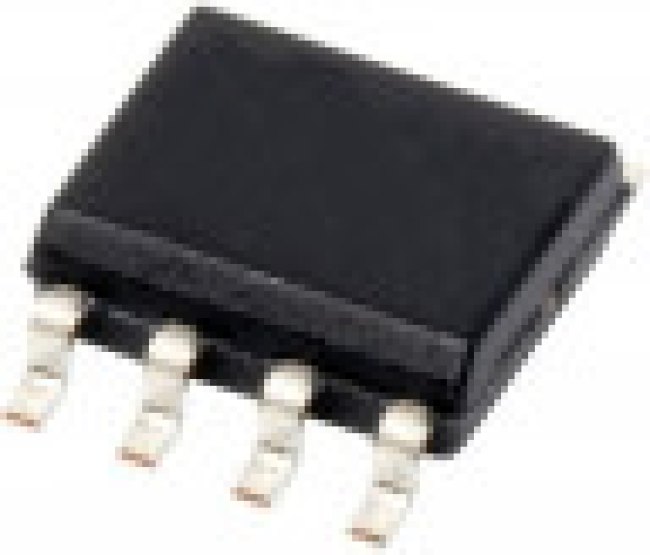

AD8429ARZ, Instrumentation Amplifiers 1 nV/?Hz Low Noise Instrumentation Amplifier
Оставить отзыв
В избранноеВ сравнение
Артикул: AD8429ARZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Amplifier ICs\Instrumentation Amplifiers Описание IC: instrumentation amplifier; 15MHz; Ch: 1; SO8; 150uV; tube Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
1
Мин.напряжение питания, В
4
Макс.напряжение питания, В
18
Корпус
SO8
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:02:20 |
| Бренд | Analog Devices |
| Вес и габариты | |
| 3 db bandwidth: | 15 MHz |
| amplifier type | Instrumentation Amplifier |
| amplifier type: | Instrumentation Amplifier |
| automotive | No |
| bandwidth | 15 MHz |
| bandwidth: | 15 MHz |
| cmrr - common mode rejection ratio | 140 dB |
| cmrr - common mode rejection ratio: | 140 dB |
| dual supply voltage | 4 V to 18 V |
| dual supply voltage: | 4 V to 18 V |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity | 98 |
| factory pack quantity: factory pack quantity: | 98 |
| gain v/v | 1 V/V to 10000 V/V |
| gain v/v: | 1 V/V to 10000 V/V |
| height | 1.5 mm(Max) |
| ib - input bias current | 150 nA |
| ib - input bias current: | 150 nA |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| length | 5 mm(Max) |
| manufacturer | Analog Devices Inc. |
| manufacturer: | Analog Devices Inc. |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.3@±15V |
| maximum input offset voltage (mv) | 0.15@±15V |
| maximum input resistance | 10 kOhms at+/-15 V |
| maximum input resistance (mohm) | 0.01(Typ)@±15V |
| maximum operating supply voltage (v) | ±18 |
| maximum operating temperature | +125 C |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum supply voltage range (v) | 30 to 50 |
| maximum voltage gain (db) | 80 |
| maximum voltage gain range (db) | 75 to 100 |
| minimum cmrr (db) | 76 |
| minimum cmrr range (db) | 75 to 85 |
| minimum dual supply voltage (v) | ±4 |
| minimum operating temperature | -40 C |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting style: | SMD/SMT |
| number of channels | 1 Channel |
| number of channels: | 1 Channel |
| number of channels per chip | 1 |
| operating supply current | 6.7 mA |
| operating supply current: | 6.7 mA |
| operating supply voltage | 4 V to 18 V |
| operating supply voltage: | 4 V to 18 V |
| package / case | SOIC-8 |
| package / case: | SOIC-8 |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8004601247 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| power supply type | Dual |
| ppap | No |
| product | Instrumentation Amplifiers |
| product: | Instrumentation Amplifiers |
| product category | Instrumentation Amplifiers |
| product category: | Instrumentation Amplifiers |
| product type: | Instrumentation Amplifiers |
| psrr - power supply rejection ratio | 130 dB |
| psrr - power supply rejection ratio: | 130 dB |
| rohs | Details |
| series | AD8429 |
| series: | AD8429 |
| sr - slew rate | 22 V/us |
| sr - slew rate: | 22 V/us |
| standard package name | SO |
| subcategory: | Amplifier ICs |
| supplier package | SOIC N |
| supplier temperature grade | Extended Industrial |
| supply type | Dual |
| supply type: | Dual |
| supply voltage - max: | 18 V |
| supply voltage - min: | 4 V |
| typical dual supply voltage (v) | ±5|±9|±12|±15 |
| vcm - common mode voltage | 4 V to 18 V |
| vcm - common mode voltage: | 4 V to 18 V |
| вес, г | 0.54 |
| voltage gain db | 80 dB |
| voltage gain db: | 80 dB |
| vos - input offset voltage | 50 uV |
| vos - input offset voltage: | 50 uV |
| width | 4 mm(Max) |
