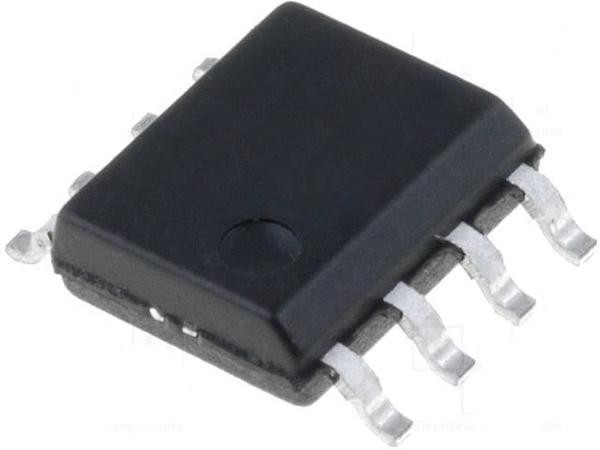

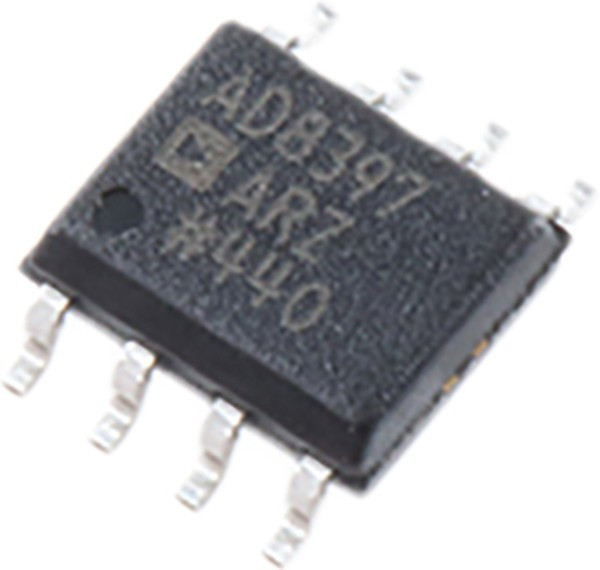

AD8397ARZ, High Speed Operational Amplifiers Dual High Current OP Amplifier
Оставить отзыв
В избранноеВ сравнение
Артикул: AD8397ARZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для усилителей\Быстродействующие операционные усилители Описание IC: operational amplifier; 69MHz; Ch: 2; SO8; ±1.5?12VDC,3?24VDC Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
2
Мин.напряжение питания, В
3
Макс.напряжение питания, В
24
Корпус
SO8
Особенности
rail-to-rail output
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 21:30:16 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 1.5 mm |
| amplifier type | Line Driver ADSL2 |
| cmrr - common mode rejection ratio | 96 dB |
| cmrr - коэффициент подавления синфазного сигнала | 96 dB |
| длина | 5 mm |
| dual supply voltage | 5 V to 12.6 V |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity | 98 |
| gbp - gain bandwidth product | 35 MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 35 MHz |
| height | 1.5 mm(Max) |
| hts | 8542.33.00.01 |
| ib - input bias current | 0.9 uA |
| ib - входной ток смещения | 0.9 uA |
| input voltage range - max | 24 V |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Быстродействующие операционные усилители |
| количество каналов | 2 Channel |
| lead shape | Gull-wing |
| length | 5 mm(Max) |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | 12.6 V |
| manufacturer | Analog Devices Inc. |
| manufacturer type | High Output Current Amplifier |
| maximum dual supply voltage | 12.6 V |
| maximum dual supply voltage (v) | ±12.6 |
| maximum input bias current (ua) | 0.9@5V |
| maximum input offset current (ua) | 0.3@5V |
| maximum input offset voltage (mv) | 2.4@5V |
| maximum operating temperature | +85 C |
| maximum operating temperature (°c) | 85 |
| maximum single supply voltage (v) | 25.02.2024 |
| maximum supply current (ma) | 24@5V |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | 1.5 V |
| minimum cmrr (db) | 76 |
| minimum cmrr range (db) | 75 to 80 |
| minimum dual supply voltage | 1.5 V |
| minimum dual supply voltage (v) | ±1.5 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 75 |
| minimum single supply voltage (v) | 3 |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 24 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | 5 V to 12.6 V |
| number of channels | 2 Channel |
| number of channels per chip | 2 |
| operating supply current | 9 mA |
| operating supply voltage | 3 V to 24 V |
| output current per channel | 310 mA |
| package / case | SOIC-8 |
| package height | 1.5(Max) |
| package length | 5(Max) |
| package type | SOIC |
| package width | 4(Max) |
| packaging | Tube |
| партномер | 8004967419 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Single|Dual |
| process technology | BiCOM |
| product | Special Purpose Amplifiers |
| product category | Special Purpose Amplifiers |
| продукт | High Speed Amplifiers |
| psrr - коэффициент подавления помех по питанию | 85 dB |
| psrr - power supply rejection ratio | -85 dB |
| рабочее напряжение питания | 3 V to 24 V |
| рабочий ток источника питания | 9 mA |
| rail to rail | Rail to Rail Output |
| размер фабричной упаковки | 98 |
| rohs | Details |
| series | AD8397 |
| серия | AD8397 |
| shut down support | No |
| standard package name | SOP |
| supplier package | SOIC N |
| supply type | Single, Dual |
| supply voltage - max | 24 V |
| supply voltage - min | 3 V |
| тип питания | Single, Dual |
| тип продукта | Op Amps - High Speed Operational Amplifiers |
| тип усилителя | Line Driver ADSL2 |
| топология | Current Feedback |
| topology | Current Feedback |
| торговая марка | Analog Devices |
| type | High Output Current Amplifier |
| typical dual supply voltage | ±12 V, ±3 V, ±5 V, ±9 V |
| typical dual supply voltage (v) | ±12|±3|±5|±9 |
| typical gain bandwidth product (mhz) | 35 |
| typical input noise voltage density (nv/rthz) | 4.5@5V |
| typical input voltage noise density | 4.5nV/√Hz |
| typical noninverting input current noise density (pa/rthz) | 1.5@5V |
| typical output current (ma) | 230@5V |
| typical single supply voltage | 5 → 24 V |
| typical single supply voltage (v) | 12|24|15|5|18|9 |
| typical slew rate | 53V/µs |
| typical slew rate (v/us) | 53@5V |
| typical voltage gain | 90 dB |
| typical voltage gain (db) | 90 |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| усиление по напряжению, дб | 88 dB |
| вес, г | 0.145 |
| вид монтажа | SMD/SMT |
| voltage gain db | 88 dB |
| vos - input offset voltage | 1 mV |
| vos - входное напряжение смещения нуля | 1 mV |
| выходной ток на канал | 310 mA |
| Ширина | 4 мм |
| width | 4 mm(Max) |
