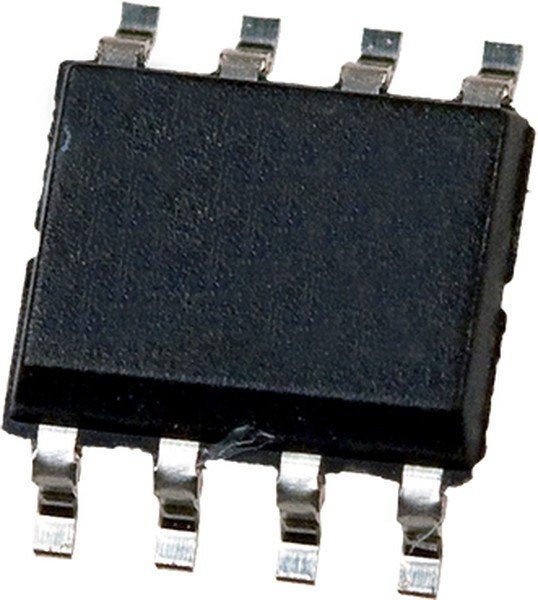

AD826ARZ, Precision Amplifiers DUAL, HIGH SPEED OP AMP
Оставить отзыв
В избранноеВ сравнение
Артикул: AD826ARZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Op Amp Dual High Speed Amplifier ¡À18V/36V 8-Pin SOIC N T/R / IC OPAMP VFB 50MHZ 8SOIC
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:02:24 |
| Бренд | Analog Devices |
| Вес и габариты | |
| bandwidth | 50 MHz |
| common mode rejection ratio | 80(dB) |
| contact plating | Tin |
| dual supply voltage | 5 V |
| dual supply voltage (max) | ±18(V) |
| dual supply voltage (min) | ±2.5(V) |
| dual supply voltage (typ) | ±5/±15(V) |
| eccn (us) | ear99 |
| eu rohs | compliant |
| gain bandwidth product | 30 MHz |
| hts | 8542.33.00.01 |
| input bias current | 6600(nA) |
| input capacitance | 1.5 pF |
| input offset voltage | 2(mV) |
| категория | Электронные компоненты/Микросхемы |
| коэффициент подавления синфазного сигнала, db | 120 |
| количество каналов | 2 |
| lead shape | Gull-wing |
| manufacturer type | High Speed Amplifier |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 6.6@±5V |
| maximum input offset current | 0.3@±5V |
| maximum input offset current (ua) | 0.3@±5V |
| maximum input offset voltage (mv) | 2@±15V |
| maximum operating temperature (°c) | 85 |
| maximum single supply voltage (v) | 36 |
| minimum cmrr (db) | 80 |
| minimum cmrr range (db) | 80 to 85 |
| minimum dual supply voltage (v) | ±2.5 |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 75 |
| minimum single supply voltage (v) | 5 |
| mounting | surface mount |
| number of channels | 2 |
| number of channels per chip | 2 |
| number of circuits | 2 |
| number of elements | 2 |
| number of elements | 2 |
| number of pins | 8 |
| operating supply current | 15 mA |
| operating supply voltage | 28 V |
| operating temperature classification | Industrial |
| operating temp range | -40C to 85C |
| output current per channel | 50 mA |
| package height | 1.5(Max) |
| package length | 5(Max) |
| package type | SOIC N |
| package width | 4(Max) |
| packaging | Tube |
| партномер | 8006394403 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| полоса пропускания, мгц | 30 |
| power supply rejection ratio | 75(dB) |
| power supply requirement | Single/Dual |
| power supply type | Single|Dual |
| process technology | Bipolar |
| quiescent current | 7.5 mA |
| рабочее напряжение питания | 5…36 |
| rad hardened | No |
| rail/rail i/o type | No |
| settling time | 0.07(us) |
| shut down feature | No |
| shut down support | No |
| single supply voltage (max) | 36(V) |
| single supply voltage (min) | 5(V) |
| single supply voltage (typ) | 9/12/15/18/24/28(V) |
| slew rate | 200(V/us) |
| standard package name | SOP |
| supplier package | SOIC N |
| technology | Bipolar |
| температура | -40…+85 |
| ток питания, ма | 0.71 |
| type | High Speed Amplifier |
| typical dual supply voltage (v) | ±5|±15 |
| typical gain bandwidth product (mhz) | 29 |
| typical input noise voltage density (nv/rthz) | 15@±5V |
| typical noninverting input current noise density (pa/rthz) | 1.5@±5V |
| typical output current (ma) | 30(Min)@5V |
| typical settling time (ns) | 70 |
| typical single supply voltage (v) | 12|24|15|28|18|9 |
| typical slew rate (v/us) | 200@5V |
| typical voltage gain (db) | 72.04 |
| unity gain bandwidth product | 29 |
| вес, г | 0.5 |
| входное напряжение смещения, мв | 0.5 |
| входной ток смещения, на | 6600 |
| voltage gain in db | 72.04(dB) |
| -3db bandwidth | 50 MHz |
