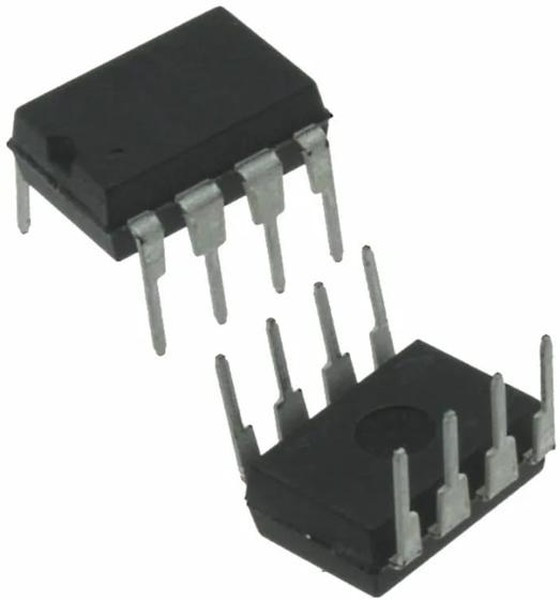

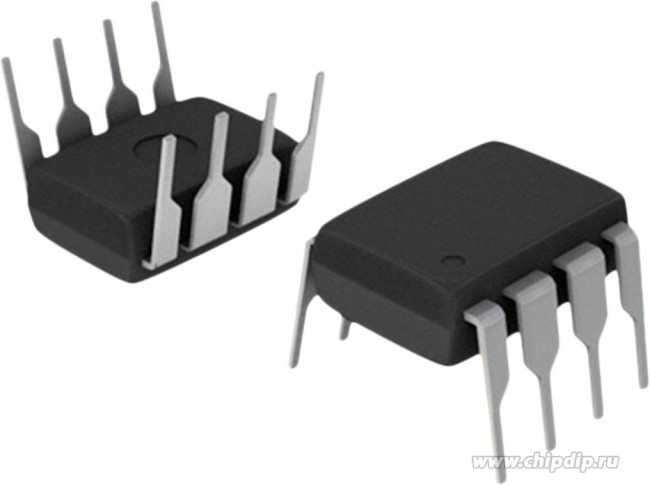

AD817ANZ, Precision Amplifiers IC, HIGH SPEED OP AMP IC
Оставить отзыв
В избранноеВ сравнение
Артикул: AD817ANZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для усилителей\Прецизионные усилители Описание Микросхема операционный усилитель; 50МГц; Ch: 1; DIP8; ±2,5-18ВDC,5-36ВDC Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
THT
Кол-во каналов
1
Корпус
DIP8
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 21:51:54 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 3.43 mm |
| cmrr - common mode rejection ratio | 120 dB |
| cmrr - коэффициент подавления синфазного сигнала | 120 dB |
| диапазон входного напряжения - макс. | 14.3 V |
| длина | 9.27 mm |
| dual supply voltage | 2.5 V to 18 V |
| eccn (us) | ear99 |
| en - input voltage noise density | 15 nV/sqrt Hz |
| en - интенсивность шума входного напряжения | 15 nV/sqrt Hz |
| eu rohs | compliant |
| factory pack quantity | 50 |
| gbp - gain bandwidth product | 50 MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 50 MHz |
| height | 3.43 mm |
| hts | 8542.33.00.01 |
| ib - input bias current | 10 uA |
| ib - входной ток смещения | 10 uA |
| input voltage range - max | 14.3 V |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Прецизионные усилители |
| количество каналов | 1 Channel |
| lead shape | Through Hole |
| length | 9.27 mm |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | 18 V |
| manufacturer | Analog Devices Inc. |
| manufacturer type | High Speed Amplifier |
| maximum dual supply voltage | 18 V |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 6.6@±15V |
| maximum input offset current (ua) | 0.2@±5V |
| maximum input offset voltage (mv) | 2@±15V |
| maximum operating temperature | +85 C |
| maximum operating temperature (°c) | 85 |
| maximum single supply voltage (v) | 36 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | 2.5 V |
| minimum cmrr (db) | 78 |
| minimum cmrr range (db) | 75 to 80 |
| minimum dual supply voltage | 2.5 V |
| minimum dual supply voltage (v) | ±2.5 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 75 |
| minimum single supply voltage (v) | 5 |
| mounting | Through Hole |
| mounting style | Through Hole |
| напряжение питания - макс. | 36 V |
| напряжение питания - мин. | 5 V |
| напряжение сдвоенного питания | 2.5 V to 18 V |
| number of channels | 1 Channel |
| number of channels per chip | 1 |
| operating supply current | 7 mA |
| operating supply voltage | 5 V to 36 V |
| отключение | No Shutdown |
| output current per channel | 50 mA |
| package / case | PDIP-8 |
| package height | 03.03.2024 |
| package length | 9.27 |
| package width | 6.35 |
| packaging | Tube |
| партномер | 8005463314 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Single|Dual |
| process technology | Bipolar |
| product | Precision Amplifiers |
| product category | Precision Amplifiers |
| продукт | Precision Amplifiers |
| psrr - коэффициент подавления помех по питанию | 86 dB |
| psrr - power supply rejection ratio | 86 dB |
| рабочее напряжение питания | 5 V to 36 V |
| рабочий ток источника питания | 7 mA |
| размер фабричной упаковки | 50 |
| rohs | Details |
| series | AD817 |
| серия | AD817 |
| shutdown | No Shutdown |
| shut down support | No |
| sr - скорость нарастания выходного напряжения | 350 V/us |
| sr - slew rate | 350 V/us |
| standard package name | DIP |
| supplier package | PDIP N |
| supply voltage - max | 36 V |
| supply voltage - min | 5 V |
| тип продукта | Precision Amplifiers |
| торговая марка | Analog Devices |
| Тип | General Purpose Amplifier |
| type | High Speed Amplifier |
| typical dual supply voltage (v) | ±12|±3|±5|±15|±9 |
| typical gain bandwidth product (mhz) | 35 |
| typical input noise voltage density (nv/rthz) | 15@±5V |
| typical noninverting input current noise density (pa/rthz) | 1.5@±5V |
| typical output current (ma) | 30(Min)@5V |
| typical settling time (ns) | 70 |
| typical single supply voltage (v) | 12|24|15|28|18|9 |
| typical slew rate (v/us) | 250@±5V |
| typical voltage gain (db) | 72.04 |
| unit weight | 0.032805 oz |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| усиление по напряжению, дб | 72.04 dB |
| вес, г | 1 |
| вид монтажа | Through Hole |
| voltage gain db | 72.04 dB |
| vos - input offset voltage | 500 uV |
| vos - входное напряжение смещения нуля | 500 uV |
| выходной ток на канал | 50 mA |
| Ширина | 7.24 мм |
| width | 7.24 mm |
