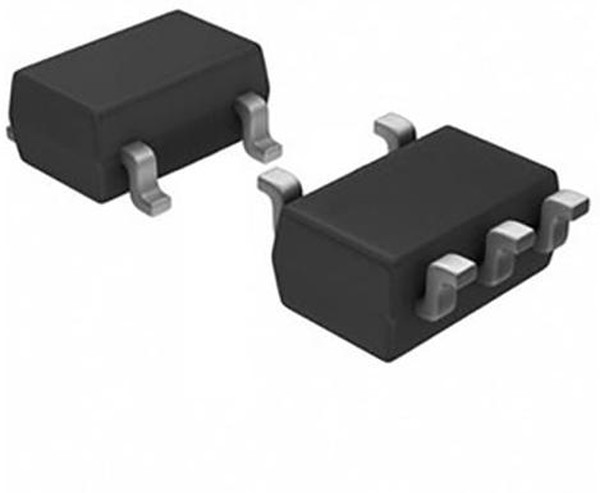

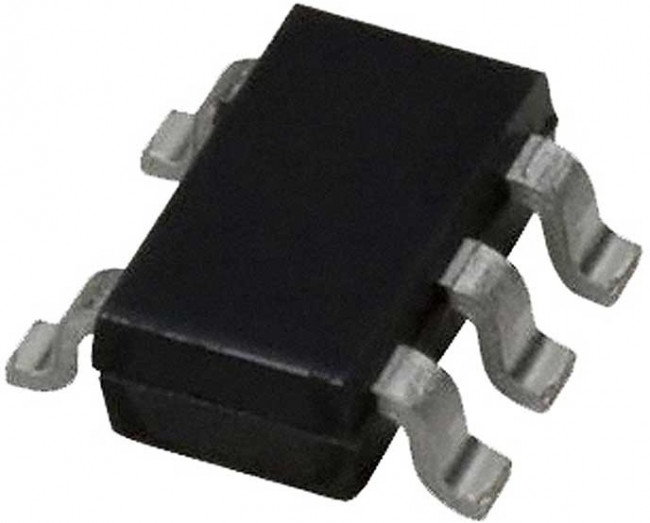

AD8061ARTZ-REEL7, High Speed Operational Amplifiers Low Cost, 300 MHz Rail-to-Rail Amplifier (Single)
Оставить отзыв
В избранноеВ сравнение
Артикул: AD8061ARTZ-REEL7
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для усилителей\Быстродействующие операционные усилители Описание Операционный усилитель
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 22:39:11 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 1.45 mm |
| amplifier type | High-speed broadband amplifier |
| automotive | No |
| cmrr - коэффициент подавления синфазного сигнала | 80 dB |
| длина | 2.9 mm |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 8.5 nV/sqrt Hz |
| eu rohs | compliant |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 90 MHz |
| ib - input bias current | 3.5uA |
| ib - входной ток смещения | 9 uA |
| input offset voltage drift (uv/°c) | 3.5(Typ) |
| iq per channel (typ) | 6.8mA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Быстродействующие операционные усилители |
| количество каналов | 1 Channel |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 85 C |
| manufacturer type | General Purpose Amplifier |
| maximum input bias current (ua) | 9 5V |
| maximum input offset current (ua) | 4.5 5V |
| maximum input offset voltage (mv) | 6 5V |
| maximum operating temperature | 85В°C |
| maximum operating temperature (°c) | 85 |
| maximum power dissipation (mw) | 500 |
| maximum quiescent current (ma) | 9.5 5V |
| maximum single supply voltage (v) | 8 |
| минимальная рабочая температура | 40 C |
| minimum cmrr (db) | 62 |
| minimum cmrr range (db) | 60 to 65 |
| minimum operating temperature | -40В°C |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 72 |
| minimum single supply voltage (v) | 02.07.2024 |
| mounting | surface mount |
| msl(уровень чувствительности к влажности) | 1 |
| напряжение питания - макс. | 8 V |
| напряжение питания - мин. | 2.7 V |
| number of channels per chip | 1 |
| number of circuits | 1 |
| отключение | No Shutdown |
| output type | Rail-to-Rail |
| packaging | Tape and Reel |
| партномер | 8004967092 |
| part status | active |
| pcb changed | 5 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 5 |
| подкатегория | Amplifier ICs |
| power supply type | Single |
| ppap | No |
| process technology | Bipolar |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 80 dB |
| рабочее напряжение питания | 2.7 V to 8 V |
| рабочий ток источника питания | 9.5 mA |
| rail to rail | Rail to Rail Output |
| размер фабричной упаковки | 3000 |
| серия | AD8061 |
| shut down support | No |
| способ монтажа | поверхностный(SMT) |
| sr - скорость нарастания выходного напряжения | 650 V/us |
| sr - slew rate | 650 V/us |
| standard package name | SOT |
| supplier package | SOT-23 |
| supplier temperature grade | Industrial |
| supply voltage - max | 8V |
| supply voltage - min | 2.7V |
| тип питания | Single |
| тип продукта | Op Amps - High Speed Operational Amplifiers |
| тип усилителя | Voltage Feedback |
| тип выхода | Rail to Rail |
| топология | Voltage Feedback |
| торговая марка | Analog Devices |
| type | General Purpose Amplifier |
| typical gain bandwidth product (mhz) | 90 |
| typical high level output voltage (v) | 04.09.2024 |
| typical input bias current (ua) | 3.5 5V |
| typical input noise voltage density (nv/rthz) | 8.5 5V |
| typical low level output voltage (v) | 0.1 |
| typical noninverting input current noise density (pa/rthz) | 1.2 5V |
| typical output current (ma) | 50 5V |
| typical settling time (ns) | 35 |
| typical single supply voltage (v) | 5 |
| typical slew rate (v/us) | 650 5V |
| typical voltage gain (db) | 90 |
| упаковка | REEL, 3000 шт. |
| упаковка / блок | SOT-23-5 |
| усиление по напряжению, дб | 90 dB |
| вес, г | 0.0063 |
| вид монтажа | SMD/SMT |
| vos - input offset voltage | 1mV |
| vos - входное напряжение смещения нуля | 1 mV |
| время стабилизации | 35 ns |
| выходной ток на канал | 50 mA |
| Ширина | 1.6 мм |
