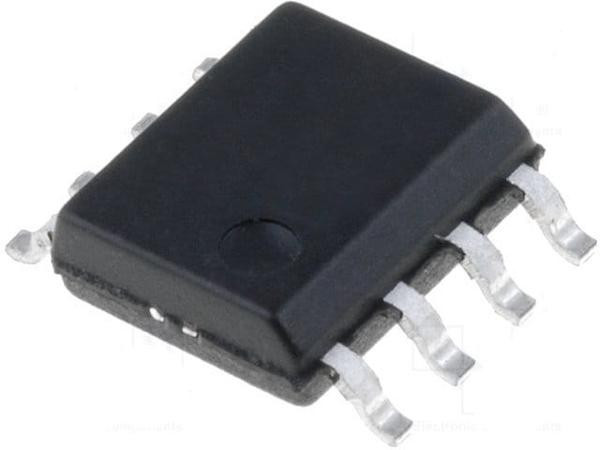

AD8021ARZ, High Speed Operational Amplifiers SOIC LOW-NOISE, HIGH-SPEED OP AMP
Оставить отзыв
В избранноеВ сравнение
Артикул: AD8021ARZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для усилителей\Быстродействующие операционные усилители Описание IC: operational amplifier; 560MHz; Ch: 1; SO8; tube Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
1
Мин.напряжение питания, В
4.5
Макс.напряжение питания, В
24
Корпус
SO8
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:26:49 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 1.75 mm |
| amplifier type | Voltage Feedback |
| base product number | AD8021 -> |
| cmrr - common mode rejection ratio | 98 dB |
| cmrr - коэффициент подавления синфазного сигнала | 98 dB |
| current - input bias | 7.5ВµA |
| current - output / channel | 70mA |
| current - supply | 7.8mA |
| development kit | AD8021AR-EBZ |
| длина | 5 mm |
| eccn | EAR99 |
| en - input voltage noise density | 2.1 nV/sqrt Hz |
| en - интенсивность шума входного напряжения | 2.1 nV/sqrt Hz |
| factory pack quantity | 98 |
| gbp - gain bandwidth product | 1 GHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1 GHz |
| height | 1.75 mm |
| htsus | 8542.33.0001 |
| ib - input bias current | 11.3 uA |
| ib - входной ток смещения | 11.3 uA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Быстродействующие операционные усилители |
| количество каналов | 1 Channel |
| length | 5 mm |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | +/- 12 V |
| manufacturer | Analog Devices Inc. |
| maximum dual supply voltage | +/-12 V |
| maximum operating temperature | +85 C |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 2.25 V |
| minimum dual supply voltage | +/-2.25 V |
| minimum operating temperature | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 24 V |
| напряжение питания - мин. | 4.5 V |
| number of channels | 1 Channel |
| number of circuits | 1 |
| operating supply current | 7.7 mA |
| operating supply voltage | 4.5 V to 24 V |
| operating temperature | -40В°C ~ 85В°C |
| отключение | No Shutdown |
| output current per channel | 60 mA |
| package | Tube |
| package / case | 8-SOIC (0.154"", 3.90mm Width) |
| packaging | Tube |
| партномер | 8004967004 |
| подкатегория | Amplifier ICs |
| product | Operational Amplifiers |
| product category | High Speed Operational Amplifiers |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 95 dB |
| psrr - power supply rejection ratio | 95 dB |
| рабочее напряжение питания | 4.5 V to 24 V |
| рабочий ток источника питания | 7.7 mA |
| размер фабричной упаковки | 98 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | AD8021 |
| серия | AD8021 |
| settling time | 23 ns |
| shutdown | No Shutdown |
| slew rate | 460V/Вµs |
| средства разработки | AD8021AR-EBZ |
| sr - скорость нарастания выходного напряжения | 390 V/us |
| sr - slew rate | 390 V/us |
| supplier device package | 8-SOIC |
| supply type | Single, Dual |
| supply voltage - max | 24 V |
| supply voltage - min | 4.5 V |
| тип питания | Single, Dual |
| тип продукта | Op Amps - High Speed Operational Amplifiers |
| тип усилителя | Voltage Feedback |
| топология | Voltage Feedback |
| topology | Voltage Feedback |
| торговая марка | Analog Devices |
| unit weight | 0.019048 oz |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| усиление по напряжению, дб | 76 dB |
| вес, г | 0.54 |
| вид монтажа | SMD/SMT |
| voltage gain db | 76 dB |
| voltage - input offset | 400ВµV |
| voltage - supply, single/dual (в±) | 4.5V ~ 24V, В±2.25V ~ 12V |
| vos - input offset voltage | 400 uV |
| vos - входное напряжение смещения нуля | 400 uV |
| время стабилизации | 23 ns |
| выходной ток на канал | 60 mA |
| Ширина | 4 мм |
| width | 4 mm |
| -3db bandwidth | 560MHz |
