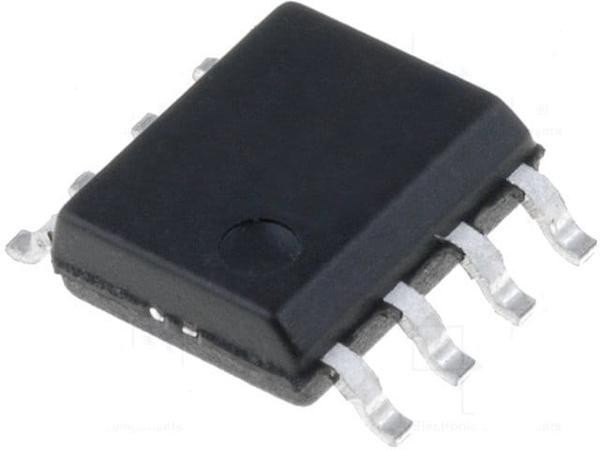

AD8014ARZ, High Speed Operational Amplifiers 400 MHz, Low Power, High Performance Amplifier
Оставить отзыв
В избранноеВ сравнение
Артикул: AD8014ARZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\ИС для усилителей\Быстродействующие операционные усилители Описание IC: operational amplifier; 400MHz; Ch: 1; SO8 Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
1
Корпус
SO8
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:26:53 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 1.75 mm |
| 3 db bandwidth | 400 MHz |
| amplifier type | Current Feedback |
| cmrr - common mode rejection ratio | 57 dB |
| cmrr - коэффициент подавления синфазного сигнала | 57 dB |
| development kit | AD8014AR-EBZ |
| диапазон напряжения питания | 4.5В до 12В |
| длина | 5 mm |
| en - input voltage noise density | 3.5 nV/sqrt Hz |
| en - интенсивность шума входного напряжения | 3.5 nV/sqrt Hz |
| factory pack quantity | 98 |
| gbp - gain bandwidth product | - |
| height | 1.75 mm |
| ib - input bias current | 5 uA |
| ib - входной ток смещения | 5 uA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Быстродействующие операционные усилители |
| количество каналов | 1 Channel |
| количество усилителей | 1 Усилитель |
| количество выводов | 8вывод(-ов) |
| length | 5 mm |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | +/- 6 V |
| manufacturer | Analog Devices Inc. |
| maximum dual supply voltage | +/-6 V |
| maximum operating temperature | +85 C |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 2.25 V |
| minimum dual supply voltage | +/-2.25 V |
| minimum operating temperature | -40 C |
| mounting style | SMD/SMT |
| напряжение питания - макс. | 12 V |
| напряжение питания - мин. | 4.5 V |
| number of channels | 1 Channel |
| operating supply current | 1.3 mA |
| operating supply voltage | 4.5 V to 12 V |
| отключение | No Shutdown |
| output current per channel | 50 mA |
| package / case | SOIC-8 |
| packaging | Tube |
| партномер | 8004966995 |
| pd - power dissipation | 750 mW |
| pd - рассеивание мощности | 750 mW |
| подкатегория | Amplifier ICs |
| полоса пропускания | 480МГц |
| полоса пропускания 3 дб | 400 MHz |
| product | Operational Amplifiers |
| product category | High Speed Operational Amplifiers |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 58 dB |
| psrr - power supply rejection ratio | 58 dB |
| рабочее напряжение питания | 4.5 V to 12 V |
| рабочий ток источника питания | 1.3 mA |
| размер фабричной упаковки | 98 |
| rohs | Details |
| series | AD8014 |
| серия | AD8014 |
| settling time | 24 ns |
| shutdown | No Shutdown |
| скорость нарастания | 4.6кВ/мкс |
| средства разработки | AD8014AR-EBZ |
| sr - скорость нарастания выходного напряжения | 4000 V/us |
| sr - slew rate | 4000 V/us |
| стиль корпуса усилителя | NSOIC |
| supply type | Single, Dual |
| supply voltage - max | 12 V |
| supply voltage - min | 4.5 V |
| тип питания | Single, Dual |
| тип продукта | Op Amps - High Speed Operational Amplifiers |
| тип усилителя | Current Feedback |
| топология | Current Feedback |
| topology | Current Feedback |
| торговая марка | Analog Devices |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| усиление по напряжению, дб | 123 dB |
| вес, г | 0.54 |
| вид монтажа | SMD/SMT |
| voltage gain db | 123 dB |
| vos - input offset voltage | 2 mV |
| vos - входное напряжение смещения нуля | 2 mV |
| время стабилизации | 24 ns |
| выходной ток на канал | 50 mA |
| Ширина | 4 мм |
| width | 4 mm |
