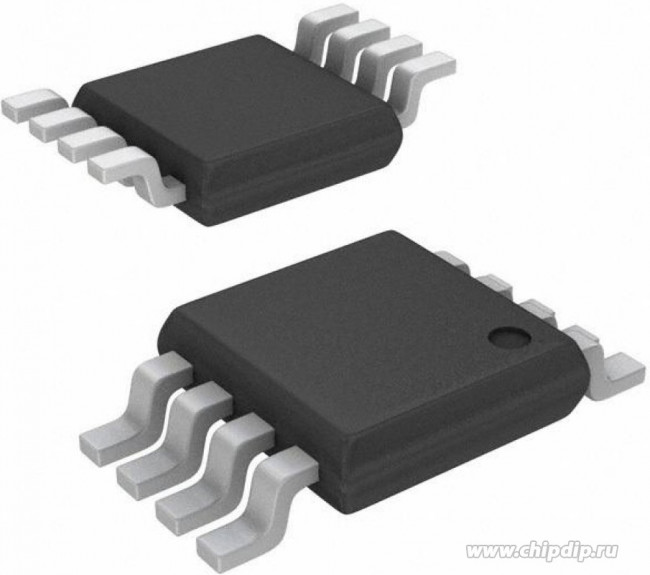

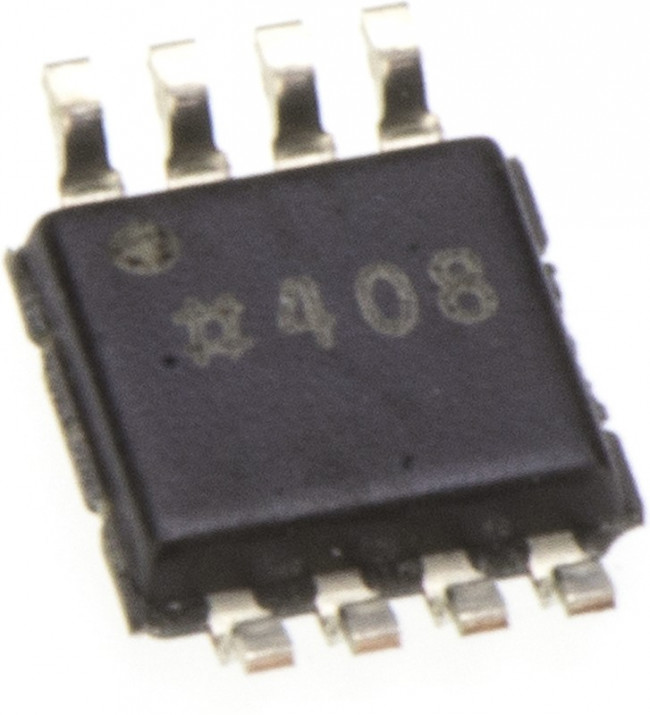

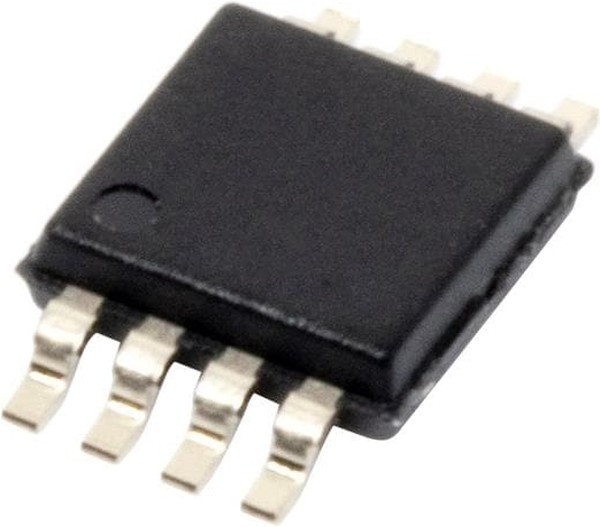

AD628ARMZ, AD628ARMZ , 2-Channel Differential Amplifier 8-Pin MSOP
Оставить отзыв
В избранноеВ сравнение
Артикул: AD628ARMZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Amplifiers & Comparators\Differential AmplifiersDifferential Amplifiers by Analog Devices are integrated and optimised for differential signalling applications.
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:00:40 |
| Бренд | Analog Devices |
| Вес и габариты | |
| automotive | No |
| cmrr - common mode rejection ratio | 75 dB |
| cmrr - коэффициент подавления синфазного сигнала: | 75 db |
| development kit | EVAL-CN0190-EB1Z |
| диапазон входного напряжения - макс.: | 120 v |
| dual supply voltage | +/-3 V, +/-5 V, +/-9 V, +/-12 V, +/-15 V |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity | 1000 |
| gain v/v | 0.1 V/V to 100 V/V |
| gbp - gain bandwidth product | 600 kHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft): | 600 khz |
| height | 0.85 mm |
| ib - входной ток смещения: | 3 na |
| категория | Электронные компоненты/Микросхемы |
| категория продукта: | Дифференциальные усилители |
| коэффициент усиления v/v: | 0.1 v/v to 100 v/v |
| количество каналов: | 1 Channel |
| lead shape | Gull-wing |
| length | 3 mm |
| максимальная рабочая температура: | +85 C |
| максимальное напряжение сдвоенного питания: | 18 v |
| максимальное входное сопротивление: | 220 kohms at 5 v |
| manufacturer | Analog Devices Inc. |
| maximum dual supply voltage | +/-18 V |
| maximum dual supply voltage (v) | ±18 |
| maximum input offset voltage | 3mV |
| maximum input offset voltage (mv) | 3 5V |
| maximum input resistance | 0.22MΩ |
| maximum input resistance (mohm) | 0.22(Typ)5V |
| maximum operating supply voltage (v) | 36|±18 |
| maximum operating temperature | +85 °C |
| maximum operating temperature (°c) | 85 |
| maximum single supply voltage (v) | 36 |
| maximum supply voltage range (v) | 30 to 50 |
| maximum voltage gain | 40dB |
| maximum voltage gain (db) | 40 |
| maximum voltage gain range (db) | 35 to 50 |
| минимальная рабочая температура: | -40 C |
| минимальное напряжение сдвоенного питания: | +/-2.25 v |
| minimum cmrr | 75dB |
| minimum cmrr (db) | 75 |
| minimum cmrr range (db) | 75 to 85 |
| minimum dual supply voltage | +/-2.25 V |
| minimum dual supply voltage (v) | ±2.25 |
| minimum operating temperature | -40 °C |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 77 |
| minimum single supply voltage (v) | 04.05.2024 |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс.: | 36 v |
| напряжение питания - мин.: | 4.5 V |
| напряжение сдвоенного питания: | +/-3 v, +/-5 v, +/-9 v, +/-12 v, +/-15 v |
| number of channels | 1 Channel |
| number of channels per chip | 2 |
| number of elements per chip | 2 |
| operating supply voltage | 4.5 V to 36 V |
| package / case | MSOP-8 |
| package type | MSOP |
| packaging | Tube |
| партномер | 8009754872 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория: | Amplifier ICs |
| power supply type | Dual, Single |
| ppap | No |
| product | Differential Amplifiers |
| product category | Differential Amplifiers |
| продукт: | Differential Amplifiers |
| производитель: | Analog Devices Inc. |
| psrr - коэффициент подавления помех по питанию: | 94 dB |
| psrr - power supply rejection ratio | 77 dB |
| рабочее напряжение питания: | 2.25 v to 36 v |
| рабочий ток источника питания: | 1.6 ma |
| размер фабричной упаковки: | 50 |
| rohs | Details |
| series | AD628 |
| серия: | ad628 |
| settling time | 40 us |
| средства разработки: | eval-cn0190-eb1z |
| sr - скорость нарастания выходного напряжения: | 0.3 v/us |
| sr - slew rate | 0.3 V/us |
| standard package name | MSOP |
| supplier package | MSOP |
| supplier temperature grade | Industrial |
| supply type | Single, Dual |
| supply voltage - max | 36 V |
| supply voltage - min | 4.5 V |
| тип питания: | Single, Dual |
| тип продукта: | Differential Amplifiers |
| торговая марка: | Analog Devices |
| type | Differential Amplifier |
| typical dual supply voltage | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
| typical dual supply voltage (v) | ±3|±5|±9|±12|±15 |
| typical single supply voltage | 12 V, 15 V, 18 V, 24 V, 28 V, 5 V, 9 V |
| typical single supply voltage (v) | 18|24|28|5|9|12|15 |
| упаковка: | Tube |
| упаковка / блок: | msop-8 |
| усиление по напряжению, дб: | 40 db |
| вес, г | 4 |
| вид монтажа: | SMD/SMT |
| voltage gain db | 40 dB |
| vos - input offset voltage | 1.5 mV |
| vos - входное напряжение смещения нуля: | 1.5 mv |
| время стабилизации: | 40 us |
| width | 3mm |
