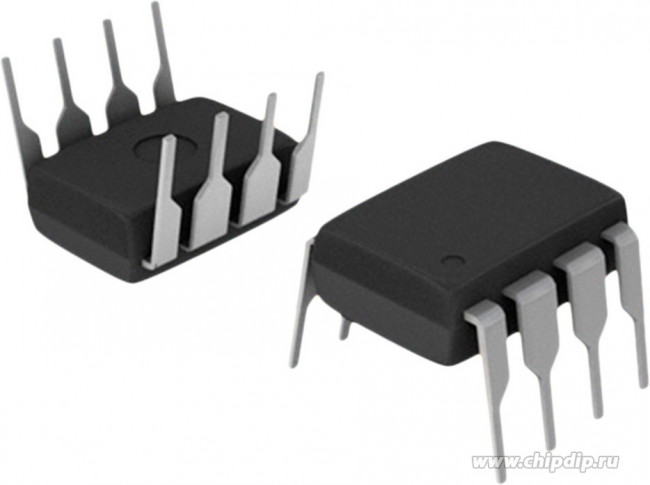

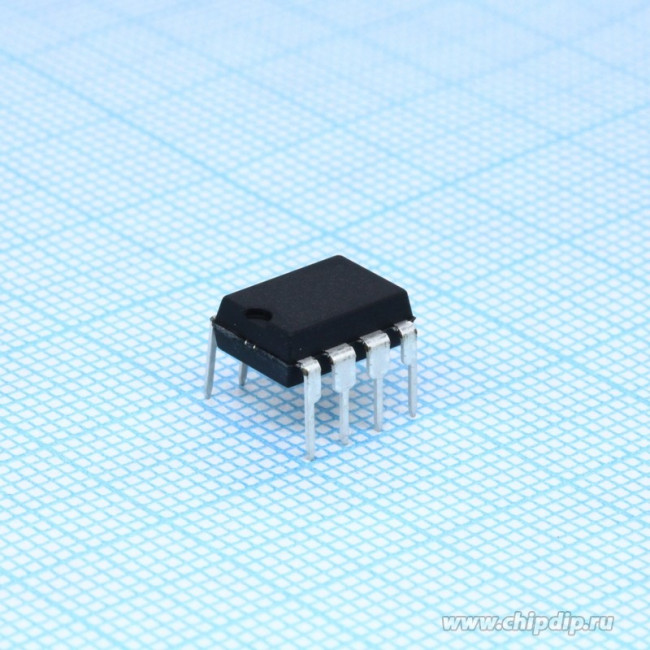

AD623ANZ
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: operational amplifier; 800kHz; Ch: 1; DIP8 Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
THT
Кол-во каналов
1
Корпус
DIP8
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:26:58 |
| Бренд | Analog Devices |
| Вес и габариты | |
| amplifier type | Instrumentation |
| base product number | AD623 -> |
| category | Integrated Circuits(ICs) |
| cmrr - коэффициент подавления синфазного сигнала | 105 dB |
| current - input bias | 17nA |
| current - output / channel | - |
| current - supply | 375ВµA |
| eccn | EAR99 |
| family | Linear-Amplifiers-Instrumentation, OP Amps, Buffer Amps |
| gain bandwidth product | - |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 25 nA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Измерительные усилители |
| коэффициент усиления v/v | 1 V/V to 1000 V/V |
| количество каналов | 1 Channel |
| максимальная рабочая температура | + 85 C |
| mfg application notes | Electrocardiogram(ECG)Solutions |
| минимальная рабочая температура | 40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Through Hole |
| напряжение сдвоенного питания | 2.5 V to 6 V |
| number of circuits | 1 |
| online catalog | Instrumentation |
| operating temperature | -40В°C ~ 85В°C |
| output type | Rail-to-Rail |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| packaging | Tube |
| партномер | 8023152230 |
| pcn design/specification | AD623 Polymide Thickness 02/Oct/2013AD623 Polymide Thickness 15/Oct/2013 |
| pd - рассеивание мощности | 650 mW |
| подкатегория | Amplifier ICs |
| полоса пропускания 3 дб | 800 kHz |
| product training modules | Instrumentation Amplifiers PerformanceCommon Photodiode Op-Amp Circuit Problems and SolutionsIndirect Current Feedback Instrumentation Amplifier Applications Guide |
| продукт | Instrumentation Amplifiers |
| psrr - коэффициент подавления помех по питанию | 140 dB |
| рабочее напряжение питания | 2.7 V to 12 V |
| рабочий ток источника питания | 375 uA, 305 uA |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | - |
| серия | AD623 |
| slew rate | 0.3V/Вµs |
| sr - скорость нарастания выходного напряжения | 0.3 V/us |
| standard package | 50 |
| supplier device package | 8-PDIP |
| тип продукта | Instrumentation Amplifiers |
| торговая марка | Analog Devices |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| vcm - синфазное напряжение | 2.7 V to 12 V |
| вид монтажа | Through Hole |
| voltage - input offset | 25ВµV |
| voltage - supply, single/dual (±) | 2.7 V ~ 12 V, ±2.5 V ~ 6 V |
| voltage - supply, single/dual (в±) | 2.7V ~ 12V, В± 2.5V ~ 6V |
| vos - входное напряжение смещения нуля | 25 uV |
| -3db bandwidth | 800kHz |
