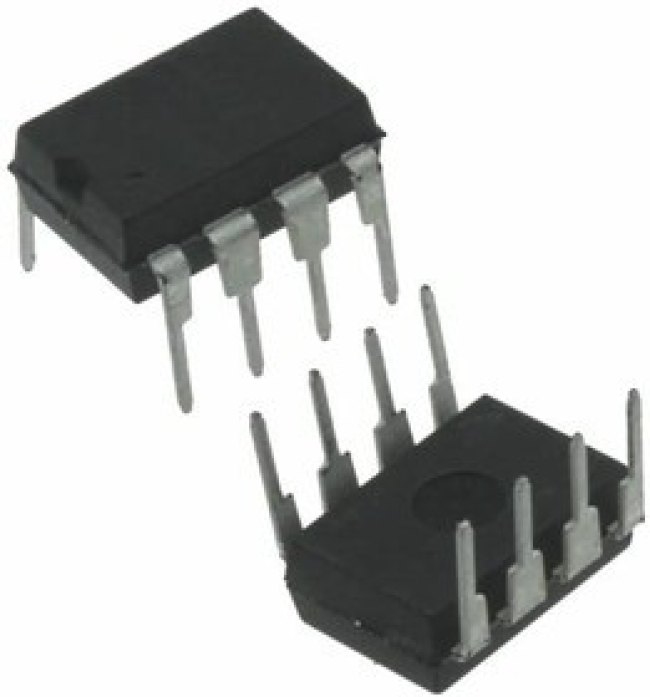

AD620ANZ, IC: operational amplifier; 800kHz; Ch: 1; DIP8; ±2.3?18VDC
Оставить отзыв
В избранноеВ сравнение
Артикул: AD620ANZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: operational amplifier; 800kHz; Ch: 1; DIP8; ±2.3?18VDC Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
THT
Кол-во каналов
1
Корпус
DIP8
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 21:56:05 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 3.3 mm |
| 3 db bandwidth | 1 MHz |
| amplifier type | Instrumentation |
| base product number | AD620 -> |
| число оу в одном корпусе | 1 |
| cmrr - common mode rejection ratio | 110 dB |
| cmrr - коэффициент подавления синфазного сигнала | 110 dB |
| current - input bias | 500pA |
| current - output / channel | 18mA |
| current - supply | 900ВµA |
| диапазон рабочих температур | -40…+85 °С |
| длина | 9.27 mm |
| dual supply voltage | +/-3 V, +/-5 V, +/-9 V, +/-12 V, +/-15 V |
| eccn | EAR99 |
| factory pack quantity | 50 |
| gain v/v | 1 V/V to 10000 V/V |
| gbp - gain bandwidth product | 1MHz(-3dB) |
| height | 3.3 mm |
| htsus | 8542.33.0001 |
| ib - input bias current | 2 nA |
| ib - входной ток смещения | 2 nA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Измерительные усилители |
| коэффициент | подавления синфазного сигнала(CMRR)-90 дБ |
| коэффициент ослабления синфазной составляющей (косс), дб | 110 |
| коэффициент усиления с разомкнутой ос, дб | 1 |
| коэффициент усиления v/v | 1 V/V to 10000 V/V |
| количество | каналов-1 |
| количество каналов | 1 Channel |
| length | 9.27 mm |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение питания, в | 18 |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| максимальное входное сопротивление | 10 GOhms |
| manufacturer | Analog Devices Inc. |
| maximum dual supply voltage | +/-18 V |
| maximum input offset voltage | 0.125mV |
| maximum input resistance | 10 GOhms at+/-15 V |
| maximum operating temperature | 85В°C |
| минимальная рабочая температура | 55 C |
| минимальное напряжение питания, в | 02.03.2024 |
| минимальное напряжение сдвоенного питания | +/- 2.3 V |
| minimum cmrr | 73dB |
| minimum dual supply voltage | +/-2.3 V |
| minimum operating temperature | -40В°C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| мощность | рассеиваемая(Pd)-650 мВт |
| mounting style | Through Hole |
| mounting type | Through Hole |
| msl(уровень чувствительности к влажности) | 1 |
| напряжение питания | ±2.3…18(max):±3;±5;±9;±12;±15 В |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 2.3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| number of channels | 1 Channel |
| number of circuits | 1 |
| operating supply current | 0.9 mA |
| operating supply voltage | 2.3 V to 18 V |
| operating temperature | -40В°C ~ 85В°C |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| package type | PDIP |
| packaging | Tube |
| партномер | 8017527728 |
| pd - power dissipation | 650 mW |
| pd - рассеивание мощности | 650 mW |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| полоса пропускания | 3 дБ-120(G=100)кГц |
| полоса пропускания 3 дб | 1 MHz |
| power supply type | Dual |
| product | Instrumentation Amplifiers |
| product category | Instrumentation Amplifiers |
| продукт | Instrumentation Amplifiers |
| psrr - коэффициент подавления помех по питанию | 140 dB |
| psrr - power supply rejection ratio | 140 dB |
| рабочее напряжение питания | 2.3 V to 18 V |
| рабочий ток источника питания | 0.9 mA |
| rail to rail | No |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | AD620 |
| серия | AD620 |
| скорость | нарастания выходного напряжения(SR)-1.2 В/мкс |
| slew rate | 1.2V/Вµs |
| способ монтажа | Through Hole |
| sr - скорость нарастания выходного напряжения | 1.2 V/us |
| sr - slew rate | 1.2 V/us |
| supplier device package | 8-PDIP |
| supply type | Dual |
| supply voltage - max | 18V |
| supply voltage - min | В±2.3V |
| тип питания | Dual |
| тип продукта | Instrumentation Amplifiers |
| тип усилителя | Instrumentation Amplifier |
| ток питания в пересчете на усилитель, ма | 0.9 |
| ток покоя, не более | 900 мкА |
| торговая марка | Analog Devices |
| транспортная упаковка: размер/кол-во | 60*40*40/700 |
| Тип | Одноканальный измерительный усилитель серии AD620 |
| typical dual supply voltage | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
| typical gain bandwidth product | 1MHz |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| усиление | програмируемое 1…10000 |
| vcm - common mode voltage | 2.3 V to 18 V |
| vcm - синфазное напряжение | 2.3 V to 18 V |
| вес, г | 0.5 |
| вид монтажа | Through Hole |
| входное напряжение | смещения нуля(Vos)-30 мкВ |
| входное напряжение смещения, мв | 30 |
| входное сопротивление | (max)-10 ГОм В |
| входное сопротивление, мом | 10 |
| входной ток | смещения-0.5 нA |
| voltage - input offset | 30ВµV |
| voltage - supply, single/dual (в±) | В±2.3V ~ 18V |
| vos - input offset voltage | 30 uV |
| vos - входное напряжение смещения нуля | 30 uV |
| Ширина | 6.35 мм |
| width | 6.35 mm |
| -3db bandwidth | 1MHz |
