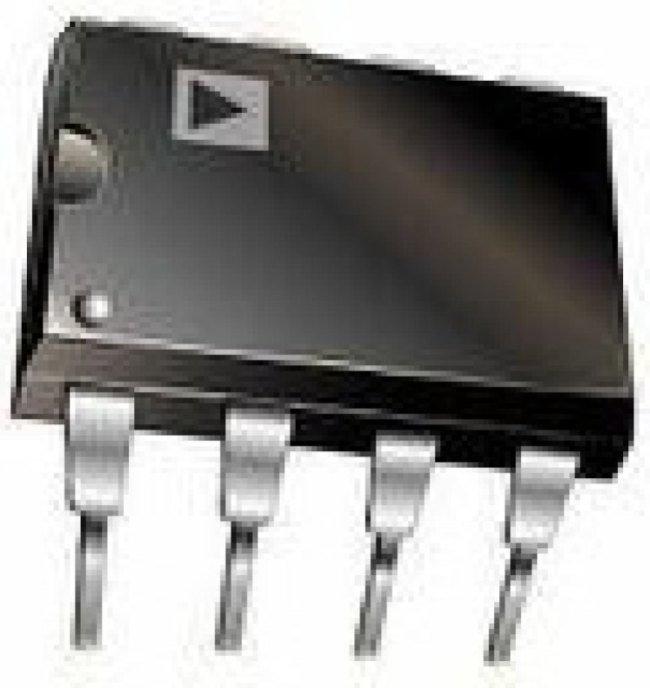

AD548KNZ
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Операционные усилители LOW POWER BIFET OP AMP IC
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 22:14:21 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 3.43 mm |
| cmrr - коэффициент подавления синфазного сигнала | 90 dB |
| длина | 9.27 mm |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 30 nV/sqrt Hz |
| eu rohs | compliant |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1 MHz |
| hts | 8542.39.00.01 |
| ib - входной ток смещения | 10 pA |
| input offset voltage drift (uv/°c) | 2 |
| in - плотность тока шума на входе | 0.0018 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 1 Channel |
| lead shape | Through Hole |
| максимальная рабочая температура | + 70 C |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.00001@±15V |
| maximum input offset current (ua) | 0.000005@±15V |
| maximum input offset voltage (mv) | 0.5@±15V |
| maximum operating temperature (°c) | 70 |
| maximum power dissipation (mw) | 500 |
| maximum quiescent current (ma) | 0.2@±15V |
| минимальная рабочая температура | 0 C |
| минимальное напряжение сдвоенного питания | +/- 4.5 V |
| minimum cmrr (db) | 76 |
| minimum cmrr range (db) | 75 to 80 |
| minimum dual supply voltage (v) | ±4.5 |
| minimum operating temperature (°c) | 0 |
| mounting | Through Hole |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 4.5 V |
| напряжение сдвоенного питания | +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| number of channels per chip | 1 |
| отключение | No Shutdown |
| package height | 03.03.2024 |
| package length | 9.27 |
| package width | 6.35 |
| packaging | Tube |
| партномер | 8016184477 |
| part status | NRND |
| pcb changed | 8 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Dual |
| process technology | BiFET |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 80 dB |
| размер фабричной упаковки | 50 |
| серия | AD548 |
| shut down support | No |
| sr - скорость нарастания выходного напряжения | 1.8 V/us |
| standard package name | DIP |
| supplier package | PDIP N |
| supplier temperature grade | Commercial |
| технология | FET |
| тип питания | Single |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| торговая марка | Analog Devices |
| Тип | General Purpose Amplifier |
| type | Low Power Amplifier |
| typical dual supply voltage (v) | ±5|±9|±15|±12 |
| typical gain bandwidth product (mhz) | 1 |
| typical input bias current (ua) | 0.000003@±15V |
| typical input noise voltage density (nv/rthz) | 80@±15V |
| typical noninverting input current noise density (pa/rthz) | 0.0018@±15V |
| typical settling time (ns) | 8000 |
| typical slew rate (v/us) | 1.8@±15V |
| typical voltage gain (db) | 116.9 |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| усиление по напряжению, дб | 120 dB |
| вид монтажа | Through Hole |
| vos - входное напряжение смещения нуля | 750 uV |
| выходной ток на канал | 2.5 mA |
| Ширина | 7.24 мм |
