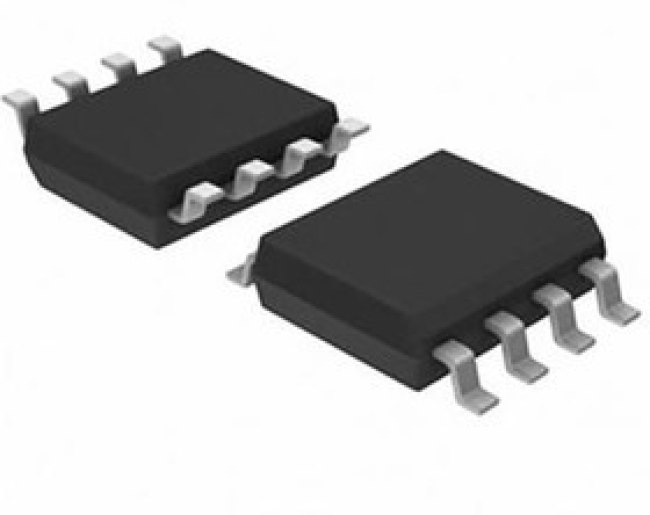

AD548JRZ, SOIC-8 OperatIonal AmplIfIer
Оставить отзыв
В избранноеВ сравнение
Артикул: AD548JRZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание SOIC-8 OperatIonal AmplIfIer Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
1
Мин.напряжение питания, В
4.5
Макс.напряжение питания, В
18
Корпус
SO8
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 21:56:10 |
| Бренд | Analog Devices |
| Вес и габариты | |
| amplifier type: | Low Power Amplifier |
| automotive | No |
| cmrr - common mode rejection ratio: | 90 dB |
| dual supply voltage: | +/-5 V, +/-9 V, +/-12 V, +/-15 V |
| eccn (us) | ear99 |
| en - input voltage noise density: | 30 nV/sqrt Hz |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 98 |
| gbp - gain bandwidth product: | 1 MHz |
| ib - input bias current: | 10 pA |
| input offset voltage drift (uv/°c) | 2 |
| in - input noise current density: | 0.0018 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| manufacturer: | Analog Devices Inc. |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage: | +/-18 V |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.00002@±15V |
| maximum input offset current (ua) | 0.00001@±15V |
| maximum input offset voltage (mv) | 2@±15V |
| maximum operating temperature: | +70 C |
| maximum operating temperature (°c) | 70 |
| maximum power dissipation (mw) | 500 |
| maximum quiescent current (ma) | 0.2@±15V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage: | +/-4.5 V |
| minimum dual supply voltage (v) | ±4.5 |
| minimum operating temperature: | 0 C |
| minimum operating temperature (°c) | 0 |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| number of channels: | 1 Channel |
| number of channels per chip | 1 |
| operating supply current: | 200 uA |
| output current per channel: | 2.5 mA |
| package / case: | SOIC-8 |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8017528137 |
| part status | NRND |
| pcb changed | 8 |
| pd - power dissipation: | 500 mW(1/2 W) |
| pin count | 8 |
| power supply type | Dual |
| ppap | No |
| process technology | BiFET |
| product: | Operational Amplifiers |
| product category: | Operational Amplifiers-Op Amps |
| product type: | Op Amps-Operational Amplifiers |
| psrr - power supply rejection ratio: | 80 dB |
| series: | AD548 |
| shutdown: | No Shutdown |
| shut down support | No |
| sr - slew rate: | 1.8 V/us |
| standard package name | SO |
| subcategory: | Amplifier ICs |
| supplier package | SOIC N |
| supplier temperature grade | Commercial |
| supply type: | Single |
| supply voltage - max: | +/-18 V |
| supply voltage - min: | +/-4.5 V |
| technology: | FET |
| type | Low Power Amplifier |
| type: | General Purpose Amplifier |
| typical dual supply voltage (v) | ±5|±9|±12|±15 |
| typical gain bandwidth product (mhz) | 1 |
| typical input bias current (ua) | 0.000005@±15V |
| typical input noise voltage density (nv/rthz) | 80@±15V |
| typical noninverting input current noise density (pa/rthz) | 0.0018@±15V |
| typical settling time (ns) | 8000 |
| typical slew rate (v/us) | 1.8@±15V |
| typical voltage gain (db) | 116.9 |
| вес, г | 5 |
| voltage gain db: | 120 dB |
| vos - input offset voltage: | 750 uV |
