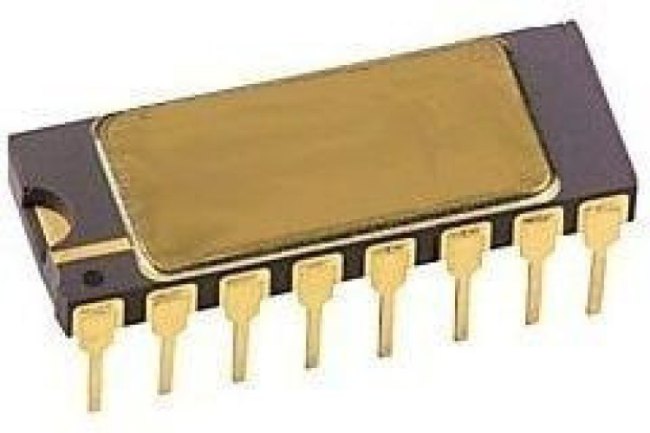

AD524ADZ, Instrumentation Amplifiers PRECISION LOW NOISE IN AM
Оставить отзыв
В избранноеВ сравнение
Артикул: AD524ADZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для усилителей\Измерительные усилителиИзмерительные усилители IC PREC
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 22:58:10 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 3.56 mm (Max) |
| amplifier type | Instrumentation |
| automotive | No |
| base product number | AD524 -> |
| cmrr - коэффициент подавления синфазного сигнала | 90 dB |
| current - input bias | 50nA |
| current - supply | 3.5mA |
| длина | 21.34 mm (Max) |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| gain bandwidth product | 1MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 25 MHz |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 25 nA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Измерительные усилители |
| коэффициент усиления v/v | 1 V/V to 1000 V/V |
| количество каналов | 1 Channel |
| lead shape | Through Hole |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| максимальное входное сопротивление | 1 GOhms |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.05±15V |
| maximum input offset voltage (mv) | 0.25±15V |
| maximum input resistance (mohm) | 1000(Typ)±15V |
| maximum operating supply voltage (v) | ±18 |
| maximum operating temperature (°c) | 85 |
| maximum power dissipation (mw) | 450 |
| maximum supply voltage range (v) | 30 to 50 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 6 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 60 to 75 |
| minimum dual supply voltage (v) | ±6 |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting type | Through Hole |
| напряжение сдвоенного питания | +/- 15 V |
| number of channels per chip | 1 |
| number of circuits | 1 |
| operating temperature | -25В°C ~ 85В°C |
| package | Tube |
| package / case | 16-CDIP (0.300"", 7.62mm) |
| packaging | Tube |
| партномер | 8005463060 |
| part status | NRND |
| pcb changed | 16 |
| pd - рассеивание мощности | 450 mW |
| pin count | 16 |
| подкатегория | Amplifier ICs |
| полоса пропускания 3 дб | 1 MHz |
| power supply type | Dual |
| ppap | No |
| продукт | Instrumentation Amplifiers |
| рабочее напряжение питания | 15 V |
| рабочий ток источника питания | 3.5 mA |
| размер фабричной упаковки | 23 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| серия | AD524 |
| slew rate | 5V/Вµs |
| sr - скорость нарастания выходного напряжения | 5 V/us |
| standard package name | DIP |
| supplier device package | 16-CDIP |
| supplier package | SBCDIP |
| тип питания | Dual |
| тип продукта | Instrumentation Amplifiers |
| тип усилителя | Instrumentation Amplifier |
| торговая марка | Analog Devices |
| typical dual supply voltage (v) | ±15 |
| typical gain bandwidth product (mhz) | 25 |
| упаковка | Tube |
| упаковка / блок | CDIP-SB-16 |
| vcm - синфазное напряжение | 10 V |
| вес, г | 2.367 |
| вид монтажа | Through Hole |
| voltage - input offset | 250ВµV |
| voltage - supply, single/dual (в±) | В±6V ~ 18V |
| vos - входное напряжение смещения нуля | 250 uV |
| Ширина | 7.87 м |
| -3db bandwidth | 1MHz |
