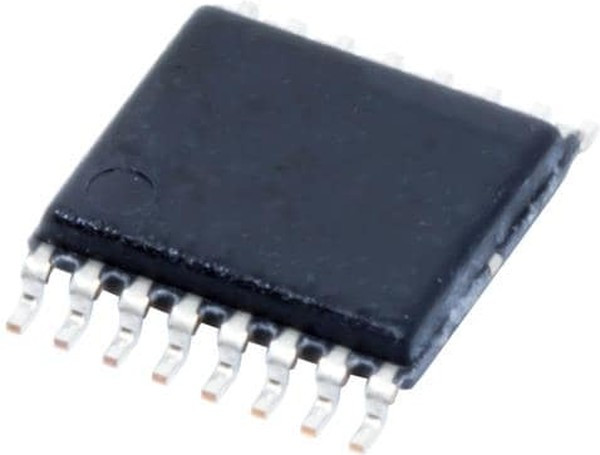

LM5032MTC/NOPB, Current Mode PWM Controller 2.5A 600kHz 16-Pin TSSOP Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: LM5032MTC/NOPB
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Power > PWM ControllerКоммутационные контроллеры Hi Vtg Dual Crnt Mode Cntlr
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 04.05.2024 |
| Время загрузки | 23:11:18 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| adjustable output | Yes |
| automotive | No |
| base product number | LM5032 -> |
| частота | 1МГц |
| частота переключений | 600 kHz |
| clock sync | Yes |
| control features | Frequency Control, Soft Start |
| control method | Current Mode PWM Controller |
| диапазон рабочих температур | 40 C to + 125 C |
| duty cycle (max) | 76% |
| eccn | EAR99 |
| eccn (us) | ear99 |
| fall time (ns) | 10 |
| frequency - switching | 200kHz, 600kHz |
| function | Step-Up/Step-Down |
| htsus | 8542.31.0001 |
| изоляция | Non-Isolated |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Коммутационные контроллеры |
| количество выходов | 2 Output |
| количество выводов | 16вывод(-ов) |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение питания | 15В |
| maximum duty cycle (%) | 76(Typ) |
| maximum operating supply voltage (v) | 100 |
| maximum operating supply voltage - (v) | 100 |
| maximum operating temperature (°c) | 125 |
| maximum supply current (ma) | 4.3(Typ) |
| maximum supply current - (ma) | 4.3(Typ) |
| military | No |
| минимальная рабочая температура | 40 C |
| минимальное напряжение питания | 8В |
| minimum operating supply voltage (v) | 13 |
| minimum operating supply voltage - (v) | 13 |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| number of outputs | 2 |
| number of pwm outputs | 2 |
| on/off pin | Yes |
| operating temperature | -40В°C ~ 125В°C (TJ) |
| operating temperature - (??c) | -40~125 |
| описание/функция | Control either two independent forward dc/dc conve |
| отключение | Shutdown |
| output configuration | Positive |
| output current (ma) | 2500 |
| output phases | 2 |
| output type | Transistor Driver |
| package | Tube |
| package / case | 16-TSSOP (0.173"", 4.40mm Width) |
| packaging | Tube |
| партномер | 8003870358 |
| part status | LTB |
| pcb changed | 16 |
| pin count | 16 |
| подкатегория | PMIC - Power Management ICs |
| ppap | No |
| продукт | Current Mode PWM Controllers |
| рабочее напряжение питания | 13 V to 100 V |
| рабочий ток источника питания | 4.3 mA |
| рабочий цикл (макс.) | 76 % |
| размер фабричной упаковки | 92 |
| reach status | REACH Unaffected |
| rise time (ns) | 12 |
| rohs status | ROHS3 Compliant |
| серия | LM5032 |
| средства разработки | LM5032EVAL/NOPB |
| standard package name | SO |
| стиль корпуса ис контроллера | TSSOP |
| supplier device package | 16-TSSOP |
| supplier package | TSSOP |
| switching frequency (khz) | 600(Typ) |
| synchronous pin | Yes |
| synchronous rectifier | No |
| тип продукта | Switching Controllers |
| топология | Flyback, Forward |
| topology | Forward Converter |
| торговая марка | Texas Instruments |
| Тип | Current Mode PWM Controller |
| type | Current Mode PWM Controller |
| упаковка | Tube |
| упаковка / блок | TSSOP-16 |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| вид монтажа | SMD/SMT |
| входное напряжение | 105 V |
| voltage - supply (vcc/vdd) | 13V ~ 100V |
| время нарастания | 12 ns |
| время спада | 10 ns |
| выходное напряжение | 16 V |
| выходной ток | 2.5 A |
